Nice ROBUS 1000 Kapı Motoru Seti
Set içerisindekiler
Teknik özellikler
- Kapı Ağırlığı
- 1000 kg
- Kapı Uzunluğu
- 12 m'ye kadar
- Uygun Kullanım
- Site, toplu konut
- Çalışma Sıklığı (Kez/Saat)
- 50 (4 m) · 25 (8 m)
- Koruma Sınıfı (IP)
- IP44
- Hız (cm/saniye)
- 28
- Kalkış Kuvveti (N)
- 900 (27 Nm)
- Sürekli Kuvvet (N)
- 500 (15 Nm)
- Yedek Akü
- PSS124 (ops.)
- Kremayer
- 4 m ROA8 dâhil
- Marka
- Nice
- Ürün Kodu
- RB1000BDKCE
- Motor Kodu
- RB1000/A
- Segment
- Konut / endüstriyel
- Plaka Okuma Sistemine
- Uyumlu
- Menşei
- İtalya
- Garanti Süresi
- 2 yıl
- Ürün Tipi
- Komple set
- Besleme Voltajı (Vac50/60 Hz)
- 230
- Motor Çalışma Voltajı (Vdc)
- 24
- Çektiği Akım (A)
- 2,3
- Motor Gücü (Watt)
- 450
- Günlük Azami Döngü
- 150 döngü
- Maksimum Sürekli Çalışma
- 5 dakika
- Kontrol Ünitesi
- RBA3
- Pinyon
- Z15 modül 4
- Dahili Alıcı
- OXIBD (sete dâhil)
- Çalışma Sıcaklığı
- -20°C ÷ +50°C
- Ölçüler (mm)
- 330x210x303 h
- Ağırlık (kg)
- 13
Nice ROBUS 1000, en çok 1000 kg ağırlığında ve 12 metre uzunluğunda yana kayar kapılar için üretilmiş 24 V DC kapı motoru setidir. 450 W güçle çalışır; 900 N kalkış ve 500 N sürekli kuvvet üretir, kanadı saniyede 28 cm hareket ettirir. 4 metreye kadar kanatta saatte 50, 8 metreye kadar kanatta saatte 25 çevrime izin verir — ROBUS ailesinin hem en yüksek kapasiteli hem de en uzun kanada uygun modelidir. BlueBUS altyapısı, RBA3 kontrol kartı ve IP44 gövdeyle gelir; PSS124 yedek akü takıldığında elektrik kesintisinde de çalışır. Sette motor, OXIBD alıcı, fotosel, flaşör, 2 kumanda ve 4 metre kremayer vardır.
Nice ROBUS 1000 Kapı Motoru Seti Nedir?
Nice ROBUS 1000 kapı motoru seti, İtalyan Nice S.p.A. üretimi; en çok 1000 kg ağırlığında ve 12 metre uzunluğunda yana kayar (sürgülü) kapılar için tasarlanmış bir otomasyon setidir. Motor kodu RB1000/A, set kodu RB1000BDKCE.
ROBUS 1000, ailenin hem en yüksek kapasiteli hem de en uzun kanada uygun modelidir. ROBUS 400/600/800 en fazla 8 metrelik kanatla sınırlıyken, ROBUS 1000 12 metreye kadar çıkar. Günlük döngü sınırı da ailenin en yükseğidir: 150 döngü/gün (ROBUS 400'de 80, diğerlerinde 100).
Konut mu, endüstriyel mi? İki Nice belgesi burada farklı konuşuyor: genel katalog RB1000'i "konut ve endüstriyel kullanım" başlığı altında listeler, kurulum kılavuzu ise türünü "konut kullanımına yönelik kayar kapı dişli motoru" diye tanımlar. Pratikte doğru okuma şu: ROBUS 1000 ağır ve uzun kapıyı rahatlıkla kaldırır, ancak günde 150 döngüyü aşan bir sanayi trafiği için RUN serisi tasarlanmıştır.
Şebekeden 230 V alır, dahili dönüştürücüyle 24 V DC çalışır; bu sayede hem yedek akü desteği hem de yumuşak kalkış-duruş sağlar.
Nice ROBUS 1000 Teknik Özellikleri
- Kapı kapasitesi: 1000 kg'a kadar · 12 metreye kadar kanat
- Besleme: 230 V AC 50/60 Hz · motor 24 V DC · 2,3 A
- Güç: 450 W
- Hız: 28 cm/s (0,28 m/s)
- Kalkış kuvveti: 900 N (27 Nm)
- Sürekli kuvvet: 500 N (15 Nm)
- Çalışma sıklığı: 4 m kanatta saatte 50, 8 m kanatta saatte 25 çevrim
- Koruma sınıfı: IP44
- Çalışma sıcaklığı: -20°C ile +50°C arası
- Ölçüler ve ağırlık: 330 × 210 × 303 mm · 13 kg
- Kontrol kartı: RBA3 (yedeği SPRBA3R10)
- Pinyon: Z15, modül 4
- Günlük azami döngü: 150 döngü — ROBUS ailesinin en yükseği
- Kesintisiz çalışma: en fazla 5 dakika
- Dayanıklılık: 20.000 – 250.000 çevrim
Nice ROBUS 1000 Kapınıza Uygun mu? Kanat Uzunluğuna Göre Çevrim Limitleri
Bir kapı motorunun saatte kaç kez çalışabileceği tek bir sayı değildir. Kanat uzadıkça her manevra daha uzun sürer, motor daha çok ısınır ve izin verilen çevrim sayısı düşer. ROBUS 1000 kılavuzundaki resmî limitler:
| Kanat uzunluğu | Saatteki azami çevrim |
|---|---|
| 4 metreye kadar | 50 çevrim/saat |
| 4 – 8 metre | 25 çevrim/saat |
Saatte 50 çevrim, ROBUS ailesinin en yüksek değeridir. 8 metrenin üzerindeki kanatlarda kılavuz ayrı bir saatlik limit vermez; bu uzunluklarda kapının sürtünme yükünü ölçtürmek ve gerekirse RUN serisine geçmek daha doğrudur.
Nice ROBUS 1000 Öne Çıkan Özellikleri
Kalkış Kuvveti ile Sürekli Kuvvet Aynı Şey Değil
İlanların çoğunda tek bir kuvvet değeri yazar; oysa kılavuz iki ayrı rakam verir ve kapı seçiminde belirleyici olan ikincisidir:
- Kalkış kuvveti — 900 N (27 Nm): duran kapıyı harekete geçirmek için kısa süreliğine üretilen tepe kuvveti.
- Sürekli (nominal) kuvvet — 500 N (15 Nm): kapı hareket hâlindeyken motorun sürekli üretebildiği kuvvet.
Nice'in kuralı: kapıyı tüm yolu boyunca hareket ettirmek için gereken kuvvet, nominal torkun yarısını aşmamalıdır; kötü hava sürtünmeyi artırdığı için %50 pay önerilir. 12 metrelik bir kanatta ray ve tekerlek durumu, kapının kilosundan daha belirleyici olabilir.
12 Metre: Ailenin En Uzun Kanadı
ROBUS 400, 600, 600 HS ve 800 modellerinin tamamı 8 metrede durur. ROBUS 1000, 12 metreye kadar kanadı hareket ettirebildiği için geniş site ve otopark girişlerinde ailenin tek seçeneğidir. Uzun kanatlarda kapının kendi ağırlığından çok ray düzgünlüğü ve tekerlek durumu belirleyici olur.
BlueBUS: İki Kabloyla 15 Cihaza Kadar
Fotosel, güvenlik kenarı, anahtarlı seçici ve flaşör yalnızca iki kabloyla bağlanır; kontrol kartı bağlı cihazları kendisi tanır ve adresler. Tek çıkışa 15 BlueBUS ünitesi bağlanabilir. 12 metrelik bir kapıda kablo mesafeleri uzadığı için bu, ROBUS 1000'de özellikle değerli bir kolaylıktır.
OXIBD İki Yönlü Alıcı — Sete Dâhil
ROBUS 400–800 modellerinde alıcı karta entegredir; ROBUS 1000'de ise OXIBD alıcı ayrı bir modül olarak sete dâhil gelir ve kartın SM konektörüne takılır. 433,92 MHz'te çalışır, iki yönlü haberleşme sayesinde kumanda kapının durumunu geri alır. Setle 2 adet INTI2 kumanda verilir.
PSS124 Yedek Akü ile Elektrik Kesintisinde Çalışma
Motor 24 V DC çalıştığı için opsiyonel PSS124 yedek akü doğrudan takılabilir. Elektrik kesildiğinde otomasyon birkaç manevrayı tamamlar. Akü yoksa kapı, özel anahtarla boşa alınıp elle itilebilir.
Manevra Sayacı ve Bakım Bildirimi
ROBUS 1000'in kontrol kartında bir manevra sayacı ve bakım bildirim sistemi bulunur. Kılavuz bakımı 6 ayda bir veya 20.000 hareketten sonra şart koşar — hangisi önce gelirse. Kart bu sayıya yaklaşınca uyarı verir, böylece bakım unutulmaz. Bakımda pinyon, kremayer ve kapı tekerleklerinin aşınması kontrol edilir.
Kendi Kendine Öğrenen RBA3 Kontrol Kartı
RBA3 kartı ilk çalıştırmada kapı uzunluğunu, yavaşlama noktalarını ve kısmi açılma mesafesini kendisi öğrenir. Kart ayrıca motor yüküne ve çevrim süresine göre devreye giren bir hareket sınırlayıcı içerir; aşırı ısınma riskinde manevra sayısını kendiliğinden düşürür. Yedek kart kodu SPRBA3R10'dur ve stoklarımızda bulunur.
Nice ROBUS 1000 Nerelerde Kullanılır?
- Site ve toplu konut girişleri: 12 metreye kadar geniş kanatlarda, plaka okuma sistemiyle birlikte
- Otopark ve AVM girişleri: saatte 50 çevrim kapasitesiyle yoğun araç trafiğinde
- Fabrika ve depo girişleri: 1000 kg'a kadar ağır sanayi kapılarında
- Lojistik tesisleri: IP44 gövde ve PSS124 akü desteğiyle kesintisiz çalışma
Kapınız 1000 kg'ı aşıyorsa ROBO 1500, kanadınız 12 metreden uzunsa RUN serisi (15–18 metre) daha doğru tercihtir.

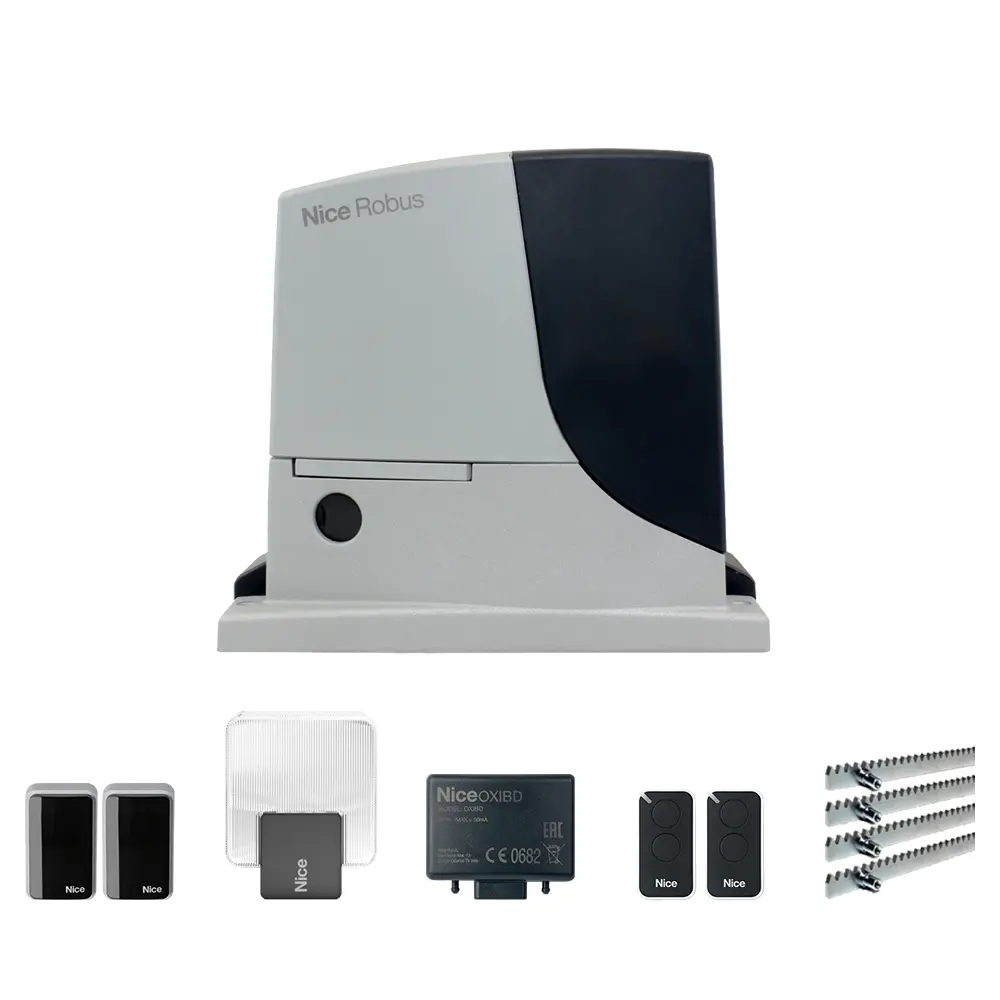

Nice ROBUS 1000 Setinde Neler Var?
- 1 adet RB1000 redüktörlü motor
- 1 adet OXIBD iki yönlü alıcı
- 1 takım EPMB BlueBUS fotosel
- 1 adet ELDC LED flaşör (anteni içinde)
- 2 adet INTI2 2 kanallı kumanda
- 4 metre ROA8 galvanizli kremayer (dişli çubuk)
12 metrelik bir kapıda 4 metre kremayer yetmez; ek kremayer metresini birlikte hesaplayalım.
Nice ROBUS 1000 Montaj Adımları
Aşağıdaki sıra, Nice ROBUS 1000 ile gelen Türkçe kılavuzun kurulum bölümünün özetidir ve kurulumun nasıl ilerlediğini anlamanız içindir. Montaj; elektrik bağlantısı, güvenlik cihazlarının testi ve EN 12453 kuvvet ölçümü gerektirir. Bu işi yetkili bir teknisyenin yapmasını öneririz.
1. Temel ve montaj plakası
Temel çukuru kazılır ve kablo boruları döşenir. İki ankraj cıvatası, biri üstte biri altta olacak şekilde somunlarla temel plakasına sabitlenir; üst diş yaklaşık 25–35 mm dışarıda kalmalıdır. Beton dökülür ve sertleşmeden önce plakanın kapı kanadına tam düz ve paralel olduğu kontrol edilir.
2. Motorun yerleştirilmesi ve kremayer
Beton sertleşince ankrajların üst somunları sökülür, motor ankrajlara oturtulup kanada paralel olduğu kontrol edilir ve pullarla hafifçe sıkılır. Ayar saplamalarıyla motorun yüksekliği, pinyon ile kremayer arasında 1–2 mm boşluk kalacak şekilde ayarlanır. Motorun kilidi açılır, kanat elle tamamen açılır ve kremayer pinyon referans alınarak kanada sabitlenir.
3. Limit braketleri
Açma ve kapama braketleri kremayere, kapı mekanik durduruculara çarpmadan duracak şekilde sabitlenir. Motor yeniden kilitlenir ve kilit açma talimatını gösteren etiket kapının yakınına yapıştırılır.
4. Cihazların ve kanat uzunluğunun öğretilmesi
Enerji verildikten sonra ▲ ve Stop/Set tuşları basılı tutulur; L1 ve L2 yaklaşık 3 saniye sonra hızlı yanıp sönmeye başlayınca bırakılır ve kart bağlı BlueBUS cihazlarını tanır. Ardından Stop/Set ve ▼ tuşları basılı tutulup hareket başlayınca bırakılır. İlk hareket açma olmalıdır; değilse Stop/Set'e basılıp yön seçimi kontrol edilir. Kontrol ünitesi kapıyı açıp kapatarak kanat uzunluğunu öğrenir.
Nice ROBUS 1000 Kumanda Tanıtma
ROBUS 1000'de alıcı karta gömülü değildir; setteki Nice OXIBD iki yönlü alıcı kontrol kartının SM yuvasına takılır ve kumandalar bu alıcıya kaydedilir. Setle 2 adet Nice INTI2 kumanda gelir.
Mod 1: tüm düğmeler tek seferde
- Kontrol kartına takılı OXIBD alıcının düğmesine basılı tutun; alıcının LED'i yeşil yanınca bırakın.
- 10 saniye içinde kaydedilecek kumandanın herhangi bir düğmesine basılı tutun.
- LED'in 3 kez yeşil yanıp sönmesi kaydın tamamlandığını gösterir. Başka kumanda varsa aynı adımı tekrarlayın.
Mod 1'de 1. düğme adım adım, 2. düğme kısmi açma, 3. düğme aç, 4. düğme kapat komutunu verir. Mod 2'de her düğmeye bu komutlardan biri ayrı ayrı atanabilir.
Yeni kumandayı eski kumandayla kopyalama
Çalışan bir kumandanız varsa yeni kumanda alıcının yanında kopyalanabilir: yeni kumandanın düğmesi birkaç saniye basılı tutulur, eski kumandanın aynı düğmesine yavaşça 3 kez, ardından yeni kumandaya bir kez basılır. OXIBD alıcı Nice INTI, ERA ONE ve MYGO kumandalarla çalışır. Kayıtlı kumandaları silme adımları alıcının kendi kılavuzundadır.
Nice ROBUS 1000 Otomatik Kapanma ve Programlama Ayarları
Birinci seviye işlevler L1–L8 LED'leriyle gösterilir ve fabrikada kapalıdır. Stop/Set tuşunu yaklaşık 3 saniye basılı tutun, L1 yanıp sönünce bırakın; ▲ / ▼ ile işlevi seçip Stop/Set'e basın (kısa yanıp sönme kapalı, uzun yanıp sönme açık). 10 saniye bekleyince ayar kaydedilir.
| LED | İşlev | Ne işe yarar? |
|---|---|---|
| L1 | Otomatik kapanma | Bekleme süresi dolunca kapı kendiliğinden kapanır; kapalıysa yarı otomatik çalışır. |
| L2 | Fotoselden sonra kapat | Araç fotoselden geçtikten 5 saniye sonra kapı kapanır. |
| L3 | Her zaman kapat | Elektrik gelince kapı açık kalmışsa ön ikazla kapanır. |
| L4 | Bekleme (stand-by) | Hareketten bir süre sonra tüketimi düşürür. |
| L5 | Kalkış desteği | Yumuşak hızlanmayı kaldırır, en yüksek itişi verir. |
| L6 | Ön ikaz | Flaşör yanar, hareket kısa süre sonra başlar. |
| L7 | Kapat = kısmi açma | Kapatma komutları yaya geçişi için kısmi açma yaptırır. |
| L8 | Slave modu | İki motoru karşılıklı kanatlarda eşzamanlı çalıştırır. |
Otomatik kapanmanın fabrika bekleme süresi 30 saniyedir; ikinci seviyede 5, 15, 30, 45, 60, 80, 120 veya 180 saniye yapılabilir. İkinci seviyede motor hızı, motor kuvveti, bakım bildirimi ve son 8 hareketin arıza listesi de bulunur.
Nice ROBUS 1000 Arıza Kodları ve Sorun Giderme
Hareket sırasında flaşör saniyede bir yanıp söner. Bir sorun olduğunda kısa yanıp sönme dizileri verir: dizi, araya 1 saniyelik duraklama girerek iki kez tekrarlanır. Yanıp sönmeleri sayıp aşağıdaki tabloya bakın.
| Sinyal | Anlamı | Ne yapılmalı? |
|---|---|---|
| 1 kez | BlueBUS hatası | Hareket başında bulunan cihazlar, kurulumda tanıtılanlarla eşleşmiyor. Arızalı cihazı bulun; cihaz eklediyseniz veya çıkardıysanız cihaz tanıtmayı tekrarlayın. |
| 2 kez | Fotosel devrede | Hareketin başında bir fotosel izin vermiyor. Işın hattında engel olup olmadığına, fotosel camlarının temiz ve karşılıklı hizalı olduğuna bakın. |
| 3 kez | Motor kuvveti sınırlayıcısı | Kapı hareket ederken fazla sürtünmeyle karşılaştı. Ray, tekerlek ve kremayeri kontrol edin; engel yoksa kuvvet ayarını teknisyen artırabilir. |
| 4 kez | STOP girişi devrede | Hareket başında veya sırasında STOP girişi tetiklendi. Güvenlik kenarı ya da acil stop gibi STOP'a bağlı cihazı kontrol edin. |
| 5 kez | Dahili parametre hatası | En az 30 saniye bekleyip yeniden komut verin. Durum sürerse elektronik kart değiştirilmelidir. |
| 6 kez | Saatlik hareket sınırı aşıldı | Motor korunmak için bekliyor. Birkaç dakika sonra yeniden çalışır; sık tekrarlıyorsa kapı kullanımına göre model küçük kalmış olabilir. |
| 7 kez | Dahili elektrik devresi hatası | Tüm beslemeyi birkaç saniye kesip yeniden deneyin. Durum sürerse elektronik kart değiştirilmelidir. |
| 8 kez | Başka bir komut zaten etkin | Sürekli etkin kalan bir komut var; örneğin aç girişine bağlı bir zaman saati. Sürekli komutu kaldırın. |
| 9 kez | Otomasyon kilitli | Kapı "otomasyonu kilitle" komutuyla kilitlenmiş. "Kilidi aç" komutu gönderin. |
Kumanda kapıyı açmıyorsa önce kumandanın ışığına bakın. Işık yanmıyorsa pil bitmiştir. Işık yanıyor ama kapı tepki vermiyorsa kumanda alıcıya kayıtlı değildir ya da kaydı silinmiştir.
Kapı ses yapıyor veya zorlanıyorsa sebep çoğunlukla mekaniktir. Kremayer ile pinyon arasında tüm kapı boyunca yaklaşık 1–2 mm boşluk olmalı. Kremayer pinyona basıyorsa ses ve aşınma artar. Kapı ağırlığını motor değil ray ve tekerlekler taşımalıdır; motorun kilidi açıkken kapı elle rahat itilebilmelidir.
Elektrik Kesildiğinde Nice ROBUS 1000 Elle Nasıl Açılır?
ROBUS 1000 kendinden kilitlidir; elektrik yokken kapı elle itilemez. Ürünle verilen kilit açma anahtarıyla motorun kilidi açılır ve kanat elle hareket ettirilir. Elektrik geldiğinde aynı düzenekle motor tekrar kilitlenir; kilitlenmeden motor kapıyı süremez. Kesinti sırasında motorla çalışmaya devam etmek için PSS124 yedek akü eklenebilir.
