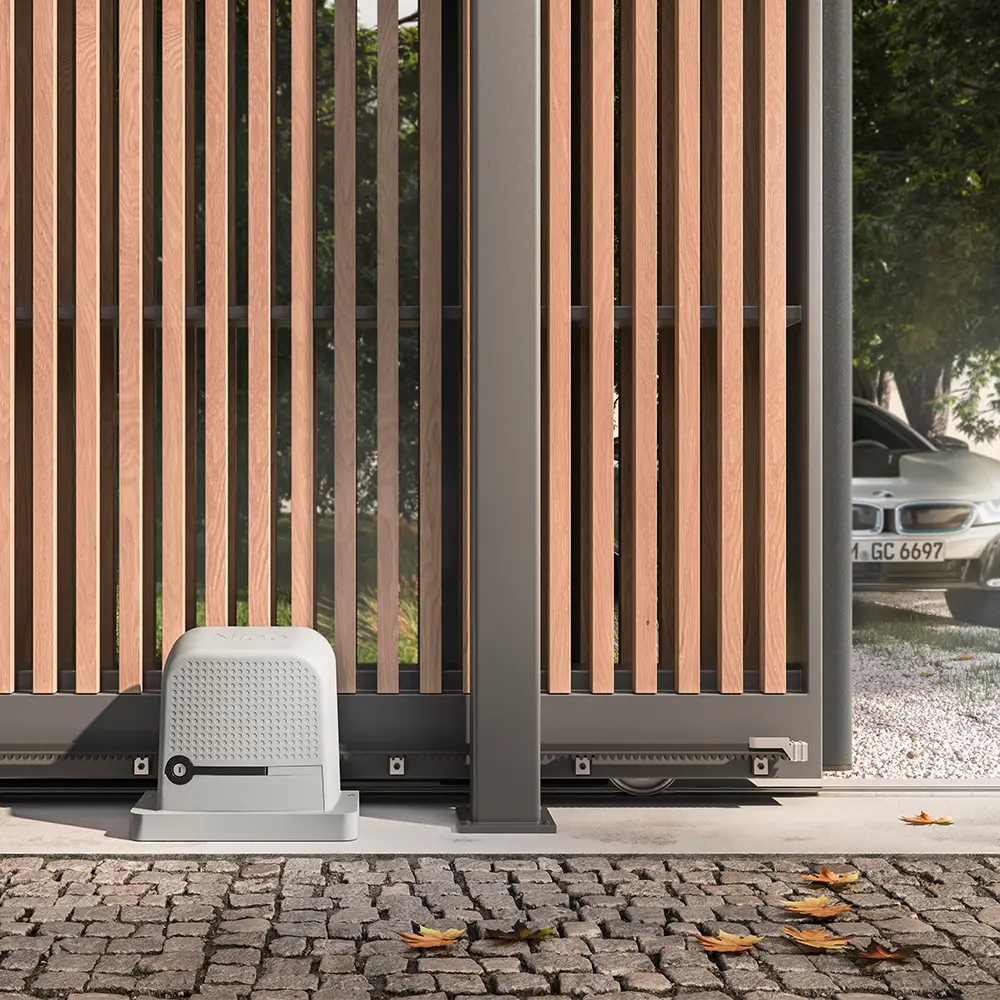

Nice ROBUS 600 Kapı Motoru Seti

Nice ROBUS 600 Kapı Motoru Seti Nedir?

Nice ROBUS 600 kapı motoru seti, İtalyan Nice S.p.A. üretimi; en çok 600 kg ağırlığında ve 8 metre uzunluğunda yana kayar (sürgülü) kapılar için tasarlanmış bir otomasyon setidir. Motor kodu RBS600, set kodu RBS600BDKCE.

ROBUS 600, serinin en dengeli modeli; 600 kg kapasiteyi 450 W güç ve 700 N kalkış kuvvetiyle birleştirir. Şebekeden 230 V alır, dahili dönüştürücüyle 24 V DC çalışır; bu sayede hem yedek akü desteği hem de daha yumuşak kalkış ve duruş sağlar.

Aynı 600 kg sınıfındaki ROBO 600 230 V AC çalışır ve saatte 20 çevrimle sınırlıdır. ROBUS 600 ise 24 V DC motoru, BlueBUS altyapısı ve 4 metre kanatta saatte 40 çevrim kapasitesiyle daha yoğun kullanım için üretilmiştir. Daha hızlı açılış isteniyorsa ROBUS 600 HS aynı kapasiteyi 0,44 m/s ile sunar.

Nice ROBUS 600 Teknik Özellikleri

• Kapı kapasitesi: 600 kg'a kadar · 8 metreye kadar kanat
• Besleme: 230 V AC 50/60 Hz · motor 24 V DC · 2,1 A
• Nominal güç: 450 W — kalkışta kısa süreliğine 500 W [2,5 A]
• Hız: 34 cm/s (0,34 m/s)
• Kalkış kuvveti: 700 N (21,1 Nm)
• Sürekli kuvvet: 330 N (10 Nm)
• Çalışma sıklığı: 4 m kanatta saatte 40, 8 m kanatta saatte 20 çevrim · günde en çok 100 döngü
• Kesintisiz çalışma: en fazla 7 dakika
• Koruma sınıfı: IP44 — yağmur ve toza karşı korumalı dış mekân gövdesi
• Çalışma sıcaklığı: -20°C ile +55°C arası
• Ölçüler ve ağırlık: 340 × 220 × 303 mm · 11,2 kg
• Kontrol kartı: MCU1 · bekleme tüketimi 0,4 W
• Pinyon: Z15 modül 4 (ROA8 / ROA81 kremayer ile uyumlu)

Nice ROBUS 600 Kapınıza Uygun mu? Kanat Uzunluğuna Göre Çevrim Limitleri

Bir kapı motorunun saatte kaç kez çalışabileceği tek bir sayı değildir. Kanat uzadıkça her manevra daha uzun sürer, motor daha çok ısınır ve izin verilen çevrim sayısı düşer. Nice'in ROBUS 600 kurulum kılavuzundaki resmî limitler şunlardır:

Bunların üstünde, kontrol kartı günlük toplamı 100 döngü ve kesintisiz çalışmayı 7 dakika ile sınırlar. Limit aşıldığında kart manevra sayısını kendiliğinden düşürerek motoru korur. Kapınız hangi aralıktaysa kararınızı o satıra göre verin; yoğun saatlerde bu sayı yetmiyorsa bir üst modele geçmek motor ömrünü uzatır.

Nice ROBUS 600 Öne Çıkan Özellikleri

Kalkış Kuvveti ile Sürekli Kuvvet Aynı Şey Değil

İlanların çoğunda tek bir kuvvet değeri yazar; oysa kılavuz iki ayrı rakam verir ve kapı seçiminde belirleyici olan ikincisidir:

• Kalkış kuvveti — 700 N (21,1 Nm): duran kapıyı harekete geçirmek için kısa süreliğine üretilen tepe kuvveti.
• Sürekli (nominal) kuvvet — 330 N (10 Nm): kapı hareket hâlindeyken motorun sürekli üretebildiği kuvvet.

Nice'in kurulum kuralı net: kapıyı tüm yolu boyunca hareket ettirmek için gereken kuvvet, nominal torkun yarısını aşmamalıdır. Kötü hava sürtünmeyi artırdığı için %50 pay bırakılması önerilir. Yani ROBUS 600 seçerken yalnızca kapının kilosuna bakmak yetmez — paslı ray, eğrilmiş tekerlek veya bozuk hizalama gereken kuvveti kat kat artırır. En doğrusu kapıyı elle iterek gereken kuvveti ölçtürmektir.

BlueBUS: İki Kabloyla 15 Cihaza Kadar

ROBUS 600, Nice'in BlueBUS altyapısını kullanır. Fotosel, güvenlik kenarı, anahtarlı seçici ve flaşör yalnızca iki kabloyla bağlanır; kontrol kartı bağlı cihazları ilk çalıştırmada kendisi tanır ve adresler. Tek çıkışa en fazla 15 BlueBUS ünitesi bağlanabilir. Klasik çok kablolu sistemlere göre hem montaj süresi hem de arıza ihtimali belirgin biçimde azalır.

Entegre OXIBD İki Yönlü Alıcı

ROBUS 600'ün kontrol kartında 433,92 MHz entegre iki yönlü alıcı bulunur — ayrıca alıcı modülü almanız gerekmez. İki yönlü haberleşme sayesinde kumanda yalnızca komut göndermez, kapının durumunu da geri alır. Hafızaya 100 adede kadar verici kaydedilebilir. Setle birlikte 2 adet INTI2 kumanda verilir; ERA ONE ve MYGO serisi kumandalarla da çalışır.

PSS124 Yedek Akü ile Elektrik Kesintisinde Çalışma

Motor 24 V DC çalıştığı için opsiyonel PSS124 yedek akü doğrudan takılabilir. Elektrik kesildiğinde otomasyon birkaç manevrayı tamamlayarak kapıyı istenen konuma getirir. Akü yoksa kapı, ürünle gelen özel anahtarla boşa alınıp elle itilebilir.

Kendi Kendine Öğrenen MCU1 Kontrol Kartı

MCU1 kontrol kartı ilk çalıştırmada kapı uzunluğunu, yavaşlama noktalarını ve kısmi açılma mesafesini kendisi öğrenir. 8 adet aç/kapa tipi ve 8 adet ayarlanabilir fonksiyon programlanabilir. Bekleme modunda yalnızca 0,4 W harcar; manevradan 5 dakika sonra otomatik olarak bu moda geçer.

Beklenen Ömür: 20.000 – 250.000 Çevrim

Kılavuz, ömrü tek bir sayı olarak vermez; kapı ağırlığı, kanat uzunluğu, ortam sıcaklığı, toz-tuz varlığı ve seçilen hız gibi etkenleri "ciddiyet indeksi" olarak toplar. Örnek olarak kılavuzun verdiği hesap: 5 metre uzunluğunda, 200 kg'lık bir kapıdaki ROBUS 400 için yaklaşık 80.000 çevrim. Aralığın tamamı 20.000 ile 250.000 çevrim arasındadır — düzenli bakım bu sayıyı doğrudan etkiler.

Nice ROBUS 600 Nerelerde Kullanılır?

• Apartman girişleri: 600 kg'a kadar sürgülü bahçe kapılarında, plaka okuma sistemiyle birlikte
• Villa bahçe kapıları: 8 metreye kadar tek kanatlı kayar kapılarda
• Otopark girişleri: IP44 gövde ve PSS124 akü desteğiyle kesintisiz hizmet
• Ticari tesisler: depo, atölye ve işletme girişlerinde

Kapınız 600 kg'ı aşıyorsa ROBUS ailesinin üst modellerine veya ROBO serisine, kanadınız 8 metreden uzunsa RUN serisine bakmanızı öneririz.

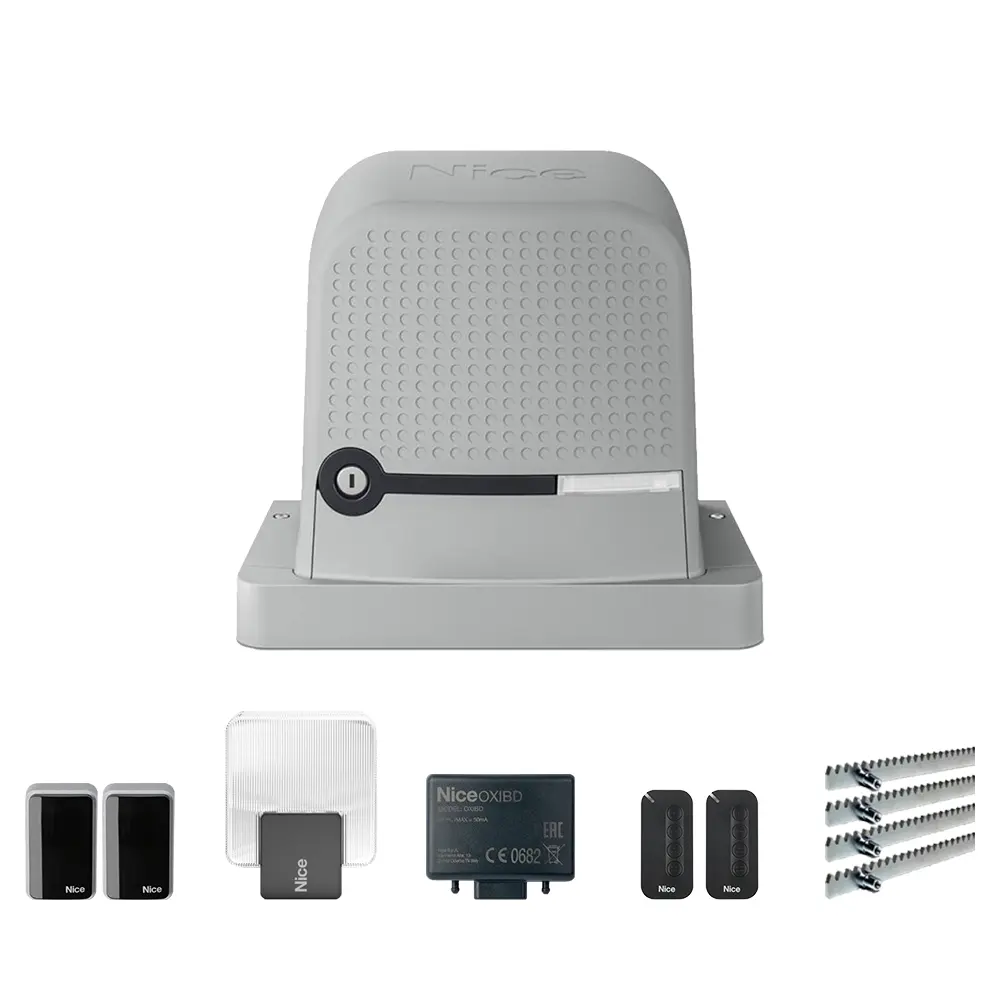

Nice ROBUS 600 Setinde Neler Var?

• 1 adet RBS600 redüktörlü motor (kontrol kartı dâhili)
• 1 takım EPMB BlueBUS fotosel
• 1 adet ELDC LED flaşör (anteni içinde)
• 2 adet INTI2 2 kanallı kumanda
• 4 metre ROA8 galvanizli kremayer (dişli çubuk)

Kapınız 4 metreden uzunsa ek kremayer gerekir; metre hesabını birlikte yapabiliriz.

Nice ROBUS 600 Montaj Adımları

Aşağıdaki sıra, Nice ROBUS 600 ile gelen Türkçe kılavuzun kurulum bölümünün özetidir ve kurulumun nasıl ilerlediğini anlamanız içindir. Montaj; elektrik bağlantısı, güvenlik cihazlarının testi ve EN 12453 kuvvet ölçümü gerektirir. Bu işi yetkili bir teknisyenin yapmasını öneririz.

1. Temel ve montaj plakası

Motorun duracağı yere bir temel çukuru kazılır, kablolar için bir veya iki boru döşenir. Montaj plakası ankraj cıvatalarıyla birlikte betona yerleştirilir. Beton sertleşmeden önce plakanın tam terazide ve kapı kanadına paralel olduğu kontrol edilir.

2. Motorun yerleştirilmesi ve kremayer boşluğu

Beton sertleşince motor plakaya oturtulur ve somunlar hafifçe sıkılır. Motorun kilidi açılır, kapı elle tamamen açılır ve kremayer parçaları pinyon referans alınarak kanada sabitlenir. Motorun yüksekliği, pinyon ile kremayer arasında yaklaşık 1–2 mm boşluk kalacak şekilde ayarlanır. Böylece kanadın ağırlığı motorun üzerine binmez.

3. Limit braketleri ve motorun konumu

Açma ve kapama limit braketleri, kapı mekanik durdurucuya çarpmadan duracak şekilde kremayere sabitlenir. Motor kapının sağına veya soluna takılabilir. Kontrol kartındaki konum seçici, motorun takıldığı tarafa getirilir.

4. Cihazların ve kanat uzunluğunun öğretilmesi

Kanat yarı açık konuma getirilir, motor kilitlenir ve enerji verilir. Önce ▲ ve Stop/Set tuşları birlikte basılı tutulur. L1 ve L2 LED'leri yaklaşık 3 saniye sonra hızlı yanıp sönmeye başlayınca tuşlar bırakılır; kart, BlueBUS fotosel gibi bağlı cihazları tanır.

Ardından Stop/Set ve ▼ tuşları basılı tutulur ve hareket başlayınca bırakılır. İlk hareket kapanma olmalıdır; değilse Stop/Set'e basılıp konum seçici kontrol edilir. Kontrol ünitesi kapıyı kapatıp açarak kanat uzunluğunu ölçer, yavaşlama ve kısmi açma noktalarını kendisi hesaplar.

Motor kilitliyken ve kapı kapalıyken kart üzerindeki durum LED'i kırmızı yanmalıdır. Yeşil yanıyorsa konum seçici ters taraftadır; sönükse limit braketinin konumu kontrol edilir.

Nice ROBUS 600 Kumanda Tanıtma ve Kopyalama

Nice ROBUS 600 kontrol kartında iki yönlü (BiDi) radyo alıcısı hazırdır. Ayrıca alıcı takmanız gerekmez; kumandalar karttaki Radyo tuşuyla kaydedilir. Setteki 2 adet Nice INTI2 kumanda dahil, O-Code ve BD kodlamalı Nice kumandalar kullanılabilir.

Mod 1: tüm düğmeler tek seferde

1. Karttaki Radyo tuşunu basılı tutun; R LED'i yeşil yanınca tuşu bırakın.
2. 10 saniye içinde kumandanın herhangi bir düğmesine basın. Tek yönlü kumandada düğmeyi basılı tutun ve R LED'i ilk kez yanıp sönünce bırakın. İki yönlü kumandada basıp hemen bırakmanız yeterlidir.
3. R LED'inin 3 kez yeşil yanıp sönmesi kaydın tamamlandığını gösterir. Başka kumanda varsa 15 saniye içinde aynı adımı tekrarlayın.

Mod 1'de kumandanın 1. düğmesi adım adım (aç, dur, kapat), 2. düğmesi kısmi açma, 3. düğmesi aç, 4. düğmesi kapat komutunu verir. İki düğmeli INTI2'de 1. düğme kapıyı çalıştırır, 2. düğme yaya geçişi için kapıyı kısmen açar.

Mod 2: her düğmeye ayrı komut

Radyo tuşuna, atamak istediğiniz komutun numarası kadar basıp bırakın: 1 adım adım, 2 kısmi açma, 3 aç, 4 kapat, 5 dur. R LED'i aynı sayıda yanıp söner. Ardından 10 saniye içinde kumandanın ilgili düğmesine basın; R LED'i 3 kez yeşil yanıp sönerse kayıt tamamdır. Her düğme için işlem ayrı yapılır.

Yeni kumandayı eski kumandayla kopyalama

Çalışan bir kumandanız varsa karta dokunmadan, alıcının yakınında yeni kumanda eklenebilir. Bu yöntem tek yönlü kumandalar içindir.

1. Yeni kumandanın kaydedilecek düğmesini 7 saniye basılı tutup bırakın.
2. Eski kumandanın aynı düğmesine yavaşça 3 kez basın.
3. Yeni kumandanın aynı düğmesine bir kez basın.

O-Code ve BD kodlamalı kumandalarda "etkinleştirme kodu" yöntemi de kullanılabilir. İstenmeyen kayıtları önlemek için bu iki yöntem kart üzerinden kapatılabilir.

Kayıtlı kumandaları silme

Kumanda kaybolduysa veya çalındıysa hafızayı temizlemek güvenliğiniz için önemlidir.

1. Radyo tuşunu basılı tutun. R LED'i yeşil yanar, söner ve birkaç saniye sonra yanıp sönmeye başlar.
2. Tuşu tam 5. yanıp sönmede bırakın.
3. R LED'i 5 kez hızlı yanıp sönerse tüm kumandalar silinmiştir. Elinizdeki kumandaları yeniden kaydedin.

Tek bir düğmeyi silmek için Radyo tuşu, R LED'i yanıp sönene kadar basılı tutulup bırakılır ve silinecek düğmeye basılır; R LED'i 5 kez yanıp söner. Mod 1'de kaydedilmiş bir kumandada bu işlem kumandanın tüm düğmelerini siler.

Nice ROBUS 600 Otomatik Kapanma ve Programlama Ayarları

Kontrol kartındaki L1–L8 LED'leri birer işlevi gösterir; fabrikada hepsi kapalıdır.

1. Stop/Set tuşunu yaklaşık 3 saniye basılı tutun, L1 yanıp sönmeye başlayınca bırakın.
2. ▲ / ▼ tuşlarıyla yanıp sönen LED'i değiştirmek istediğiniz işleve getirin.
3. Stop/Set'e bir kez basın. Kısa yanıp sönme kapalı, uzun yanıp sönme açık demektir.
4. 10 saniye hiçbir tuşa basmazsanız ayar kaydedilir ve programlamadan çıkılır.

Otomatik kapanma bekleme süresi

Otomatik kapanma (L1) açıldığında fabrika bekleme süresi 30 saniyedir. İkinci seviye programlamada 5, 15, 30, 45, 60, 80, 120 veya 180 saniye seçilebilir. Bekleme moduna (L4) geçiş süresi, otomatik kapanma süresinden uzun ayarlanmalıdır.

Hız ayarı

Motor hızı ikinci seviyede altı kademede ayarlanır: Hız 1 (%30, yavaş), Hız 2 (%44), Hız 3 (%58), Hız 4 (%72), Hız 5 (%86) ve Hız 6 (%100, hızlı). İki karma seçenek daha vardır: açarken Hız 4, kapatırken Hız 2 ya da açarken Hız 6, kapatırken Hız 4. İkinci seviyede ayrıca motor kuvveti ve son hareketlerin arıza listesi bulunur. Kuvvet ve hız ayarı, kapının çarpma kuvvetini EN 12453'e uygun tutacak şekilde teknisyen tarafından seçilmelidir.

Nice ROBUS 600 Arıza Kodları ve Sorun Giderme

Hareket sırasında flaşör saniyede bir yanıp söner. Bir sorun olduğunda kısa yanıp sönme dizileri verir: dizi, araya 1 saniyelik duraklama girerek iki kez tekrarlanır. Yanıp sönmeleri sayıp aşağıdaki tabloya bakın.

Kumanda kapıyı açmıyorsa önce kumandanın ışığına bakın. Işık yanmıyorsa pil bitmiştir. Işık yanıyor ama kapı tepki vermiyorsa kumanda alıcıya kayıtlı değildir ya da kaydı silinmiştir.

Komut verilince hiçbir şey olmuyor ve LED'ler yanıp sönmüyorsa motora şebeke gerilimi geldiğini ve F1, F2 sigortalarının atmadığını kontrol edin. Sigorta atmışsa nedenini bulup aynı değerde sigortayla değiştirin. Hareket başlıyor ama hemen geri dönüyorsa seçilen kuvvet bu kapı için düşük olabilir; engel yoksa kuvvet bir kademe artırılır.

Kapı ses yapıyor veya zorlanıyorsa sebep çoğunlukla mekaniktir. Kremayer ile pinyon arasında tüm kapı boyunca yaklaşık 1–2 mm boşluk olmalı. Kremayer pinyona basıyorsa ses ve aşınma artar. Kapı ağırlığını motor değil ray ve tekerlekler taşımalıdır; motorun kilidi açıkken kapı elle rahat itilebilmelidir.

Elektrik Kesildiğinde Nice ROBUS 600 Elle Nasıl Açılır?

Nice ROBUS 600 kendinden kilitlidir; elektrik yokken kapı elle itilemez. Elle kullanmak için motorun mekanik kilidi açılır.

1. Ürünle verilen anahtarla motorun üzerindeki kilitleme kancasını açın.
2. Kapıyı elle istediğiniz konuma itin.
3. Kilitlemek için kancayı kapatın, anahtarı saat yönünün tersine çevirip çıkarın.

Bu işlem yalnızca elektrik kesintisi, arıza veya kurulum sırasında yapılmalıdır. Elektrik kesildiğinde motorun kendi kendine çalışmaya devam etmesini istiyorsanız PSS124 yedek akü eklenebilir; akü kesinti süresince birkaç hareket yaptırır.

Nice ROBUS 600 Montaj, Garanti ve Teknik Servis

Kosifoğlu Otomatik Kapı Sistemleri Nice Türkiye yetkili bayisidir. ROBUS 600 kapı motorunun satışını, profesyonel montajını ve satış sonrası teknik servisini birlikte veriyoruz. Ürün 2 yıl resmî Nice garantisi kapsamındadır; orijinal yedek parçaları stoklarımızda bulunur.

Türkiye geneline kargo gönderiyoruz, 3.500 TL üzeri siparişlerde kargo ücretsiz. Montaj hizmetimiz İstanbul Anadolu Yakası ile Kocaeli'nin Gebze, Çayırova, Darıca ve Dilovası ilçelerini kapsar.

Hangi modelin uygun olduğundan emin değilseniz kapınızın kanat uzunluğunu ve tahminî ağırlığını bize iletin; doğru modeli birlikte belirleyelim.
