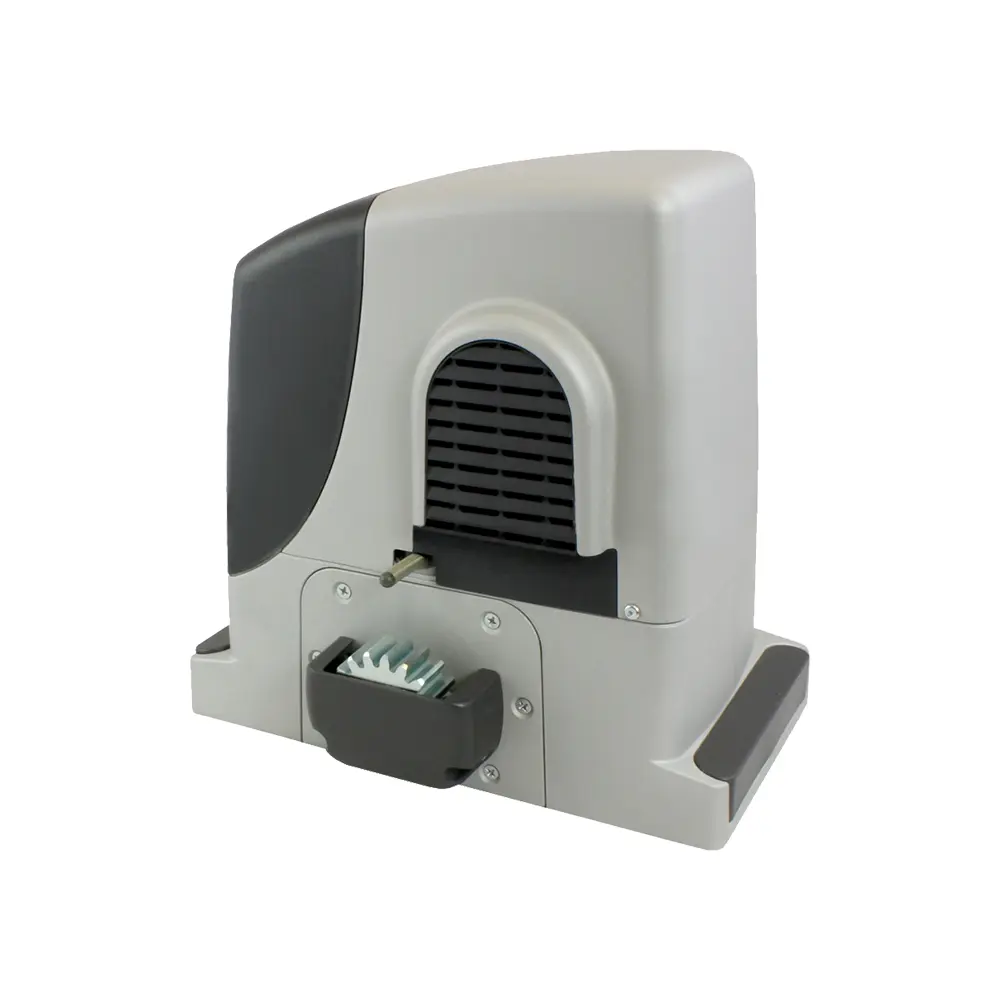

Nice RUN 400 HS Hızlı Kapı Motoru Seti

Nice RUN 400 HS Kapı Motoru Seti Nedir?

Nice RUN 400 HS Kapı Motoru Seti, İtalyan Nice S.p.A. üretimi; en çok 400 kg ağırlığında ve 14 metre uzunluğunda yana kayar (sürgülü) kapılar için tasarlanmıştır. Motor kodu RUN400HS, ürün kodu RUN400HSKIT.

RUN 400 HS, RUN ailesinin en hızlı ve en hafif kapasiteli modeli. Saniyede 70 cm hızıyla, 400 kg'a kadar kapıyı beklemeden açar. Sette motor, 1 takım EPMB BlueBUS fotosel, 1 adet ELDC flaşör, 1 adet OXIBD alıcı, 2 adet INTI2 kumanda ve 4 metre ROA8 kremayer bulunur.

Nice RUN 400 HS Teknik Özellikleri

• Kapı kapasitesi: 400 kg'a kadar · 14 metreye kadar kanat
• Besleme: 230 V AC (+10% / −15%) 50 Hz
• Kalkışta güç: 510 W (4,7 A)
• Hız: 42 m/dak (0,70 m/s) · nominal torkta 32 m/dak (0,53 m/s)
• Kalkış kuvveti: 340 N (12,3 Nm)
• Sürekli kuvvet: 157 N (5,6 Nm)
• Çalışma sıklığı: 4 metreye kadar kanatta saatte 67, 14 metrelik kanatta saatte 22 çevrim
• Kesintisiz çalışma: en fazla 40 dakika (50 °C'de 10 dakika)
• Koruma sınıfı: IP44 — yağmur ve toza karşı korumalı dış mekân gövdesi
• Çalışma sıcaklığı: -20°C ile +50°C arası
• Ölçüler ve ağırlık: 400 × 255 × 390 mm · 24,5 kg
• Pinyon: Z18 modül 4
• Dayanıklılık: 150.000 – 450.000 çevrim

Nice RUN 400 HS Kapınıza Uygun mu? Kanat Uzunluğuna Göre Çevrim Limitleri

Bir kapı motorunun saatte kaç kez çalışabileceği tek bir sayı değildir. Kanat uzadıkça her manevra daha uzun sürer, motor daha çok ısınır ve izin verilen çevrim sayısı düşer. RUN 400 HS kurulum kılavuzundaki resmî limitler:

Ağırlık da bu sayıyı düşürür. Kılavuz, kanat ağırlığına göre izin verilen çevrim yüzdesini ayrıca sınırlar:

İki tablo birlikte okunur. Örnek: RUN 400 HS ile 6 – 8 metrelik ve 200 – 400 kg'lık bir kapıda, uzunluk tablosundaki 37 çevrim, ağırlık tablosundaki %30 oranıyla çarpılır — gerçekte saatte yaklaşık 11 çevrim yapabilirsiniz. Satın alma kararını bu sonuç rakamına göre verin.

Nice RUN 400 HS Öne Çıkan Özellikleri

Kalkış Kuvveti ile Sürekli Kuvvet Aynı Şey Değil

İlanların çoğunda tek bir kuvvet değeri yazar; oysa kılavuz iki ayrı rakam verir ve kapı seçiminde belirleyici olan ikincisidir:

• Kalkış kuvveti — 340 N (12,3 Nm): duran kapıyı harekete geçirmek için kısa süreliğine üretilen tepe kuvveti.
• Sürekli (nominal) kuvvet — 157 N (5,6 Nm): kapı hareket hâlindeyken motorun sürekli üretebildiği kuvvet.

Nice'in kuralı net: kapıyı tüm yolu boyunca hareket ettirmek için gereken kuvvet, nominal torkun yarısını aşmamalıdır; kötü hava sürtünmeyi artırdığı için %50 pay önerilir. 14 metrelik bir kanatta ray düzgünlüğü ve tekerlek durumu, kapının kilosundan çok daha belirleyici olabilir.

40 dakikaya Kadar Kesintisiz Çalışma

RUN 400 HS, nominal torkta en fazla 40 dakika kesintisiz çalışabilir. Kontrol ünitesi motor yükünü ve ortam sıcaklığını ölçer; limit aşıldığında manevra sayısını kendiliğinden düşürerek motoru korur. Kılavuz ayrıca ortam 50 °C'ye çıktığında bu sürenin 10 dakikaya indiğini belirtir.

Beklenen Ömür: 150.000 – 450.000 Çevrim

Kılavuz ömrü tek bir sayı olarak vermez; kapı uzunluğu, ağırlığı, ortam sıcaklığı, toz-tuz varlığı ve fotoselden kaynaklı duruşları bir "şiddet indeksi"nde toplar. Kılavuzun kendi örneği: 10 metre uzunluğunda, 150 kg'lık, denize yakın kurulmuş bir kapıda yaklaşık 180.000 çevrim. Aralığın tamamı 150.000 ile 450.000 çevrim arasındadır ve düzenli bakım bu sayıyı doğrudan etkiler.

Kendi Kendine Öğrenen Kontrol Ünitesi

Kontrol ünitesi ilk çalıştırmada kapı uzunluğunu, yavaşlama noktalarını ve kısmi açılma mesafesini kendisi öğrenir. BlueBUS çıkışına bağlı cihazları ve STOP cihazının tipini (NO, NC veya 8,2 kΩ) otomatik tanır. 8 adet aç/kapa tipi ve 8 adet ayarlanabilir fonksiyon programlanabilir.

BlueBUS: İki Kabloyla 15 Cihaza Kadar

Fotosel, güvenlik kenarı ve anahtarlı seçici yalnızca iki kabloyla bağlanır; kart cihazları kendisi tanır ve adresler. Tek çıkışa 15 BlueBUS ünitesi bağlanabilir. 14 metrelik bir kapıda kablo mesafeleri uzadığı için bu, montajda ciddi bir kolaylıktır.

Pinyon ve Kremayer

RUN 400 HS standart olarak 18 diş, modül 4 pinyonla gelir; ROA8 ve ROA81 galvanizli kremayerlerle uyumludur. Çok ağır kapılar için isteğe bağlı 12 diş, modül 6 pinyon (RUA12) ve buna uygun RUA12 kremayer de mevcuttur.

Nice RUN 400 HS Nerelerde Kullanılır?

• Fabrika ve sanayi tesisi girişleri: 400 kg'a kadar ağır çelik kapılarda
• Lojistik ve depo girişleri: 40 dakikaya kadar kesintisiz çalışabilme
• Büyük site ve kampüs girişleri: 14 metreye kadar geniş kanatlarda
• Otopark ve araç filosu girişleri: plaka okuma sistemiyle birlikte

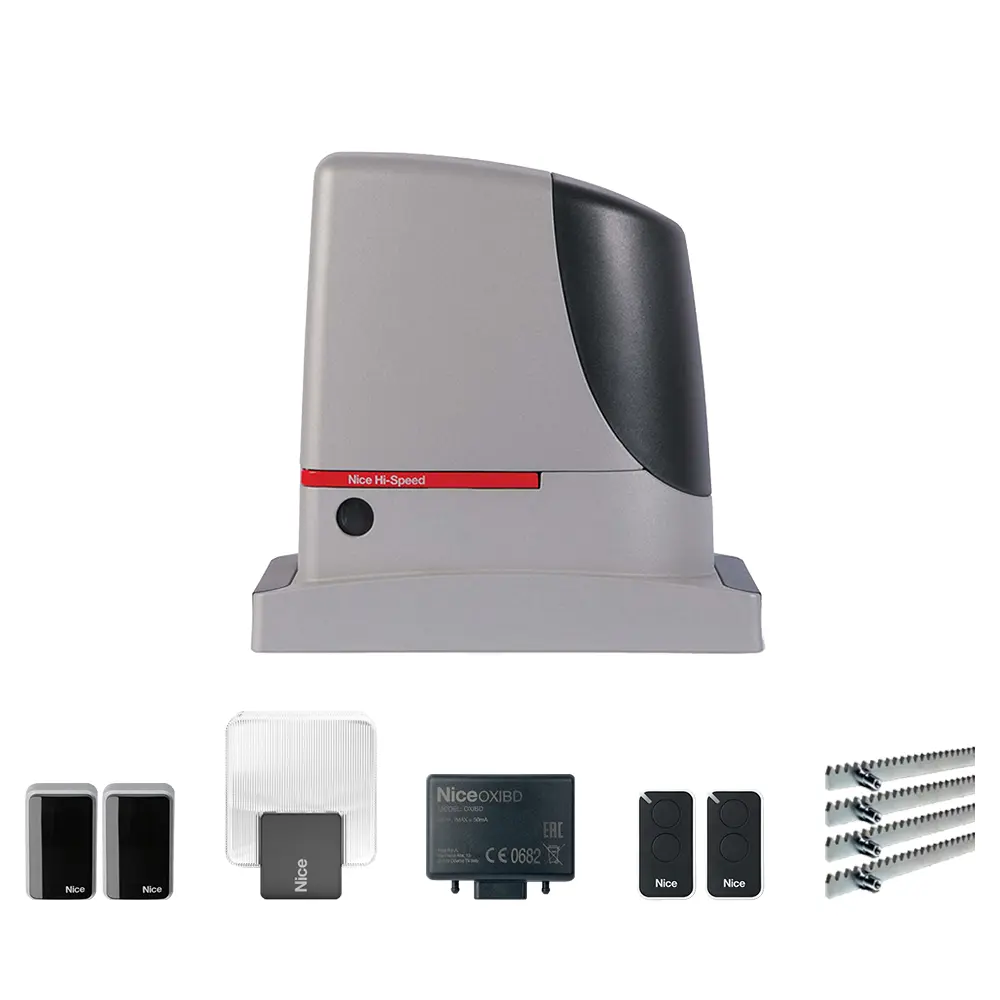

Nice RUN 400 HS Kapı Motoru Seti İçeriği

• 1 adet RUN400HS redüktörlü motor (kontrol ünitesi dâhili)
• 1 adet OXIBD iki yönlü alıcı
• 1 takım EPMB BlueBUS fotosel
• 1 adet ELDC LED flaşör (anteni içinde)
• 2 adet INTI2 2 kanallı kumanda
• 4 metre ROA8 galvanizli kremayer

14 metrelik bir kapıda 4 metre kremayer yetmez; ek kremayer metresini birlikte hesaplayalım.

Nice RUN 400 HS Montaj Adımları

Aşağıdaki sıra, Nice RUN 400 HS ile gelen Türkçe kılavuzun kurulum bölümünün özetidir ve kurulumun nasıl ilerlediğini anlamanız içindir. Montaj; elektrik bağlantısı, güvenlik cihazlarının testi ve EN 12453 kuvvet ölçümü gerektirir. Bu işi yetkili bir teknisyenin yapmasını öneririz.

1. Temel ve montaj plakası

Zeminde uygun bir beton taban varsa motor dübellerle doğrudan sabitlenir. Yoksa temel çukuru kazılır, kablo geçişi için bir veya iki boru döşenir. Dört ankraj, plakanın altına ve üstüne birer somun gelecek şekilde temel plakasına takılır. Beton dökülür; sertleşmeden önce plakanın kapıya paralel ve tam terazide olduğu kontrol edilir.

2. Motorun yerleştirilmesi ve kremayer

Beton sertleşince motor plakaya yerleştirilir, kapıya paralel olduğu kontrol edilir ve dört somun pullarıyla elle sıkılır. Motorun kilidi açılır, kapı tamamen açılır ve ilk kremayer parçası pinyona dayanarak kanadın başlangıcıyla hizalanır. Pinyon ile kremayer arasında 1–2 mm boşluk bırakılarak kremayer kanada sabitlenir, diğer parçalar pinyon referans alınarak eklenir ve fazlası kesilir. Kapı birkaç kez açılıp kapatılarak kremayerin pinyonla en fazla 5 mm sapmayla hizalı gittiği kontrol edilir; ardından motor somunları sıkılır.

3. Limit anahtarı braketleri

Kapı elle açılıp mekanik durdurucudan en az 2–3 cm önce durdurulur. Braket kremayer üzerinde açma yönünde, limit anahtarı devreye girene kadar kaydırılır; sonra en az 2 cm daha ilerletilip ayar vidalarıyla sabitlenir. Kapama braketi için aynı işlem yapılır. Endüktif yaklaşım sensörlü versiyonlarda braket, sensörden 3–8 mm uzakta olmalıdır.

4. Cihazların ve kanat uzunluğunun öğretilmesi

Kapı yarı açık konuma getirilip motor kilitlenir. Kontrol kartındaki yön seçici, kapının açılırken gideceği tarafa (sağa veya sola) ayarlanır. Enerji verildiğinde BlueBUS LED'i saniyede bir düzenli yanıp sönmelidir.

1. Cihaz tanıtma: ▲ (Open) ve Stop/Set tuşlarını birlikte basılı tutun; L1 ve L2 yaklaşık 3 saniye sonra hızlı yanıp sönmeye başlayınca bırakın. İşlem bitince STOP LED'i yanık kalır, L1 ve L2 söner.
2. Kanat uzunluğu: L3 ve L4 yanıp sönmeye başlar. Stop/Set ve ▼ (Close) tuşlarını basılı tutun, hareket başlayınca bırakın. İlk hareket açma olmalıdır; değilse Stop/Set'e basıp yön seçiciyi kontrol edin.
3. Kontrol ünitesi kapıyı tamamen açar ve hemen ardından kapatır; bu sırada kanat uzunluğunu, yavaşlama ve kısmi açma noktalarını öğrenir.

Öğrenmeden sonra kapı, limitten 70–50 cm önce yavaşlamalı ve mekanik durdurucudan 2–3 cm önce durmalıdır.

Nice RUN 400 HS Kumanda Tanıtma

Setteki Nice OXIBD iki yönlü alıcı kontrol ünitesinin SM yuvasına takılır ve kumandalar bu alıcıya kaydedilir. Setle 2 adet Nice INTI2 kumanda gelir.

Mod 1: tüm düğmeler tek seferde

1. Kontrol ünitesinin SM yuvasına takılı OXIBD alıcının düğmesine basılı tutun; alıcının LED'i yeşil yanınca bırakın.
2. 10 saniye içinde kaydedilecek kumandanın herhangi bir düğmesine basılı tutun.
3. LED'in 3 kez yeşil yanıp sönmesi kaydın tamamlandığını gösterir. Başka kumanda varsa aynı adımı tekrarlayın.

RUN kontrol ünitesinde alıcı çıkışları şöyle çalışır: 1. düğme adım adım, 2. düğme kısmi açma, 3. düğme aç, 4. düğme kapat. Mod 2'de her düğmeye bu komutlardan biri ayrı ayrı atanabilir. Alıcı takılırken veya sökülürken kontrol ünitesinin beslemesi kesilmelidir.

Yeni kumandayı eski kumandayla kopyalama

Çalışan bir kumandanız varsa yeni kumanda alıcının yanında kopyalanabilir: yeni kumandanın düğmesi birkaç saniye basılı tutulur, eski kumandanın aynı düğmesine yavaşça 3 kez, ardından yeni kumandaya bir kez basılır. OXIBD alıcı Nice INTI, ERA ONE ve MYGO kumandalarla çalışır. Kayıtlı kumandaları silme adımları alıcının kendi kılavuzundadır.

Nice RUN 400 HS Otomatik Kapanma ve Programlama Ayarları

Kontrol ünitesindeki L1–L8 LED'leri birinci seviye işlevleri gösterir; fabrikada hepsi kapalıdır.

1. Stop/Set tuşunu yaklaşık 3 saniye basılı tutun, L1 yanıp sönmeye başlayınca bırakın.
2. ▲ / ▼ tuşlarıyla yanıp sönen LED'i değiştirmek istediğiniz işleve getirin.
3. Stop/Set'e bir kez basın: kısa yanıp sönme kapalı, uzun yanıp sönme açık demektir.
4. 10 saniye hiçbir tuşa basmazsanız ayarlar kaydedilir.

Otomatik kapanma bekleme süresi

Otomatik kapanma (L1) açıkken fabrika bekleme süresi 30 saniyedir; ikinci seviye programlamada 5, 15, 30, 45, 60, 80, 120 veya 180 saniye seçilebilir. İkinci seviyede ayrıca adım adım komutunun sırası, motor hızı, motor kuvveti, kısmi açma mesafesi, bakım bildirimi ve arıza listesi ayarlanır.

Bakım bildirimi ve manevra sayacı

Kontrol ünitesi yapılan hareketleri sayar. Bakım sınırı programlanırsa sınıra yaklaşıldığında flaşör hareketin başında 2 saniye yanık kalarak bakım zamanını haber verir. Sayaç bakım sonrasında sıfırlanır.

Nice RUN 400 HS Arıza Kodları ve Sorun Giderme

Hareket sırasında flaşör saniyede bir yanıp söner. Bir sorun olduğunda kısa yanıp sönme dizileri verir: dizi, araya 1 saniyelik duraklama girerek iki kez tekrarlanır. Yanıp sönmeleri sayıp aşağıdaki tabloya bakın.

Kumanda kapıyı açmıyorsa önce kumandanın ışığına bakın. Işık yanmıyorsa pil bitmiştir. Işık yanıyor ama kapı tepki vermiyorsa kumanda alıcıya kayıtlı değildir ya da kaydı silinmiştir.

Komut verilince hiçbir şey olmuyor ve BlueBUS LED'i yanıp sönmüyorsa motorun şebekeye bağlı olduğunu ve sigortaların atmadığını kontrol edin; atmışsa nedenini bulup aynı değerde sigortayla değiştirin. BlueBUS LED'i sürekli yanıyorsa ciddi bir arıza vardır; kontrol ünitesini birkaç saniye kapatıp deneyin, düzelmezse kart değiştirilir.

Kapı ses yapıyor veya zorlanıyorsa sebep çoğunlukla mekaniktir. Kremayer ile pinyon arasında tüm kapı boyunca yaklaşık 1–2 mm boşluk olmalı, kremayer pinyonla en fazla 5 mm sapmayla hizalı gitmelidir. Kremayer pinyona basıyorsa ses ve aşınma artar. Kapı ağırlığını motor değil ray ve tekerlekler taşımalıdır; motorun kilidi açıkken kapı elle rahat itilebilmelidir.

Elektrik Kesildiğinde Nice RUN 400 HS Elle Nasıl Açılır?

RUN serisi motorlar kendinden kilitlidir; elektrik yokken kapı elle itilemez. Elle kullanmak için motorun mekanik kilidi açılır:

1. Motorun üzerindeki kilit kapağı diskini kaydırın.
2. Ürünle verilen anahtarı takıp saat yönünde çevirin.
3. Serbest bırakma kolunu çekin.
4. Kanadı elle istediğiniz konuma itin.

Kilitlemek için aynı adımları tersten uygulayın. Kılavuz, serbest bırakmanın yalnızca kanat dururken yapılmasını ister.

RUN 400 HS ve RUN 1200 HS'ye PS524 şarj kartı ve iki adet 12 V B12-B aküden oluşan yedek akü takılabilir; kılavuza göre elektrik kesintisinde birkaç saat çalışmaya devam eder.

Fotosel arızalıyken kapıyı kullanma

Bir güvenlik cihazı arızalı veya devre dışıysa kapı yine de basılı tutarak çalıştırma modunda kullanılabilir. Kumandaya veya anahtarlı butona basın; güvenlik cihazı izin vermiyorsa flaşör birkaç kez yanıp söner ve kapı hareket etmez. Bu durumda 3 saniye içinde komutu yeniden verip basılı tutun; kapı düğme basılı kaldıkça hareket eder, bırakınca durur. Bu geçici bir çözümdür; güvenlik cihazı en kısa sürede onarılmalıdır.

Nice RUN 400 HS Montaj, Garanti ve Teknik Servis

Kosifoğlu Otomatik Kapı Sistemleri Nice Türkiye yetkili bayisidir. RUN 400 HS kapı motorunun satışını, profesyonel montajını ve satış sonrası teknik servisini birlikte veriyoruz. Ürün 2 yıl resmî Nice garantisi kapsamındadır; orijinal yedek parçaları stoklarımızda bulunur.

Türkiye geneline kargo gönderiyoruz, 3.500 TL üzeri siparişlerde kargo ücretsiz. Montaj hizmetimiz İstanbul Anadolu Yakası ile Kocaeli'nin Gebze, Çayırova, Darıca ve Dilovası ilçelerini kapsar.

Endüstriyel kapılarda doğru model seçimi, kapının kilosundan çok trafiğe ve ray durumuna bağlıdır. Kanat uzunluğunu, tahminî ağırlığı ve günlük geçiş sayısını bize iletin; uygun modeli birlikte belirleyelim.
