Nice L BAR 9 Metrelik Kollu Bariyer Seti
Set içerisindekiler
Teknik özellikler
- Koruma Sınıfı (IP)
- 54
- Ölçüler (mm)
- 500x299x1215 h
- Garanti Süresi
- 2 yıl
- Motor Gücü (Watt)
- 160 (kalkışta azami)
- Marka
- Nice
- Model
- L BAR
- Ürün Kodu
- L9BARKIT
- Gövde Kodu
- LBAR
- Ürün Tipi
- Profesyonel Kollu Bariyer
- Kol Uzunluğu
- 9 metre
- Kullanım Yoğunluğu
- Saatte azami 150 çevrim (nominal torkta)
- Kullanım Alanı
- Endüstriyel
- Plaka Okuma Sistemine
- Uyumlu (OPEN / adım adım girişiyle)
- Gövde Rengi
- RAL 2004 turuncu
- Menşei
- İtalya
- Besleme Voltajı (Vac50/60 Hz)
- 230
- Çektiği Akım (Amper)
- 1,3
- Motor Çalışma Voltajı (Vdc)
- 24
- Hız (Saniye)
- 11–18
- Tork (Nm)
- 400 kalkış / 130 nominal
- Çalışma Sıklığı (Devir/Saat)
- 150 (60°C'de 100)
- Net Geçiş Açıklığı
- 7–9 m
- Alıcı
- OXIBD soketli alıcı (sette)
- Kontrol Ünitesi
- Gövde üstünde, ekranlı, BlueBUS
- Engel Algılama
- Var (enkoder + akım kontrolü)
- Akü Desteği
- PS224 (opsiyonel)
- Manuel Açma
- Anahtarla
- Çalışma Sıcaklığı
- -20°C / +60°C
- Ağırlık (kg)
- 98
Nice L BAR 9 metre kollu bariyer seti (L9BARKIT), 9 metreye kadar net geçişler için Nice'in en uzun kollu bariyeridir. 400 Nm kalkış torku, 11–18 saniye manevra süresi ve saatte 150 çevrimle TIR ve ağır vasıta geçişi olan fabrika, liman, organize sanayi ve lojistik girişleri için tasarlanmıştır. Ekranlı kontrol ünitesi, BlueBUS, döngü dedektörü girişleri ve Master-Slave desteği vardır. Sette XBA9 aparatıyla birleştirilen 4.150 mm XBA14 ve 5.150 mm XBA5 kol, XBA7 LED flaşör, EPMB fotosel, OXIBD alıcı, 2 adet INTI2 kumanda, çatal ayak ve sticker vardır. IP54. 2 yıl garanti.
Nice L BAR 9 Metre Kollu Bariyer Nedir?
Nice L BAR kollu bariyer, Nice'in L-BAR serisinden, yoğun ve sürekli kullanım için tasarlanmış 24 V DC motorlu elektromekanik bariyeridir. Kılavuz L-BAR'ı konut ve sanayi alanlarında araç geçişi için tanımlar; saatte 150 çevrime kadar çalışır. Enkoder kontrollü motor ve elektronik limit sistemi sayesinde kol her harekette aynı noktada yavaşlar ve durur.
L9BARKIT ürün koduyla satılan bu set; LBAR gövde, XBA14 (4.150 mm) + XBA5 (5.150 mm) + XBA9 birleştirme aparatı kol, kapağa entegre XBA7 LED flaşör, 1 takım Nice EPMB BlueBUS fotosel, Nice OXIBD soketli alıcı, 2 adet Nice INTI2 kumanda, WA11 çatal ayak ve WA10 reflektörlü sticker içerir.
Nice L BAR Teknik Özellikleri
- Motor: 24 V DC, kalkışta azami 160 W (230 V AC 50/60 Hz besleme)
- Tork: 400 Nm kalkış tepe torku, 130 Nm nominal
- Manevra Süresi: 11–18 saniye (ayarlanabilir)
- Çalışma Sıklığı: nominal torkta saatte azami 150 çevrim (60°C'de 100)
- Net Geçiş Açıklığı: 7–9 m
- Kol: bu sette XBA14 (4.150 mm) + XBA5 (5.150 mm) + XBA9 birleştirme aparatı, eliptik kesitli beyaz boyalı alüminyum
- Koruma Sınıfı: IP54
- Çalışma Sıcaklığı: -20°C ile +60°C arası (katalog; kılavuzda +55°C)
- Gövde: 500x299x1215 mm, 98 kg
- Tahmini Ömür: zorluk endeksine göre 3.000.000 çevrime kadar; Türkiye kataloğu güçlü gövde ve yenilenmiş yay ile 1.000.000 çevrim dayanım belirtir
- Elektrik Kesintisi: opsiyonel PS224 yedek akü; Solemyo güneş enerjisi kiti (SYKCE30) ile de çalışır
Kollu Bariyer Kaç Metre Olmalı? S, M ve L BAR'da Kol Seçimi
Kol uzunluğu, kapatılacak net geçiş genişliğine göre seçilir. Kılavuzdaki net geçiş açıklıkları ve saatlik çevrim değerleri:
| Model | Net geçiş | Saatte çevrim |
|---|---|---|
| S BAR (4 m) | 4 m | 100 |
| M3 BAR | 2,32–2,82 m | 500 |
| M5 BAR (4 m) / M5 BAR (5 m) | 3,17–4,82 m | 350 |
| M7 BAR (6 m) / M7 BAR (7 m) | 5–7 m | 200 |
| L BAR (8 m) / L BAR (9 m) | 7–9 m | 150 |
6 metre ve üzeri kollar iki parçadır ve XBA9 aparatıyla birleştirilir. Tüm modelleri fiyatlarıyla kollu bariyer fiyatları sayfasında karşılaştırabilirsiniz.
Nice L BAR Özellikleri ve Avantajları
Enkoder kontrollü hareket ve engel algılama
Motor enkoderle izlenir; kontrol ünitesi hareket boyunca motor akımını denetler, bir engelde kolu durdurur ve geri çevirir. Hareket sırasında oluşan anormallikleri algılayıp bildirir. Kol açılırken ve kapanırken yavaşlar, mekanik durdurucuya darbesiz oturur.
Ekranlı kontrol ünitesi ve hızlı programlama
Kontrol ünitesi gövdenin üst tarafındadır; döner enkoder düğmesi ve 3 haneli ekranla programlanır. Hızlı kurulum menüsünde cihaz tanıtma (Set 1) ve konum öğrenme (Set 2) tek adımda yapılır. Ekran giriş durumlarını ve arıza kodlarını da gösterir.
BlueBUS, döngü dedektörü ve Master-Slave
BlueBUS çıkışına 11 adede kadar cihaz bağlanır (en fazla 4 çift EPMB/EPLB fotosel, 4 adet EDSB/ETPB kumanda cihazı ve 1 FT210B). Kontrol ünitesinde Lp21/Lp22 gibi endüktif döngü dedektörleri için iki özel giriş vardır; araç algılandığında kol açılır ya da kapanması engellenir. İki bariyer karşılıklı kurulup Master-Slave moduyla eşzamanlı çalıştırılarak 8 metreden geniş girişler kapatılabilir.
Gövdeye gömülü fotosel ve LED flaşör
Gövdenin içinde fotoseller için hazır sabitleme yuvaları vardır; dışarıda ayrı direk gerekmez. Sette gelen XBA7 LED flaşör gövde kapağına entegre takılır; opsiyonel XBA8 trafik ışığı da kapağa yerleşir.
Eliptik kol ve rüzgâr direnci
Eliptik kesitli alüminyum kol hem daha hafif hem de rüzgâra karşı daha dirençlidir. Özel profil sayesinde kol ışıkları, kauçuk darbe koruyucu ve saçak gibi aksesuarlar kolayca takılır.
Akıllı kapanma işlevleri
"Fotoselden sonra kapat" işlevi kolu yalnızca aracın geçmesine yetecek süre açık tutar; "her zaman kapat" işlevi elektrik kesintisinden sonra açık kalan kolu enerji gelince kapatır. Bakım bildirimi, ayarlanan manevra sayısına yaklaşıldığında flaşör ve bakım göstergesiyle uyarı verir.
Plaka tanıma, kartlı geçiş ve OGS/HGS uyumu
Adım Adım, OPEN, CLOSE ve yüksek öncelikli adım adım (HP SbS) girişleri vardır; plaka tanıma kamerası, kart okuyucu, şifreli tuş takımı veya OGS/HGS sistemi kuru kontakla bu girişlere bağlanır.
Nice L BAR Nerelerde Kullanılır?
- TIR ve ağır vasıta girişleri: 7–9 m net geçiş
- Fabrika, liman, organize sanayi ve lojistik merkezleri: saatte 150 çevrim
- 8 metreden geniş girişler: tek L BAR ile ya da karşılıklı iki bariyerle Master-Slave
Kılavuz L-BAR'ı konut ve sanayi alanları için tanımlar; asidik, tuzlu veya patlayıcı ortamlarda kullanılmaz. Ürün evsel veya ofis kullanımına yönelik olmadığından bekleme (stand-by) yönetmeliği kriterleri uygulanmaz.

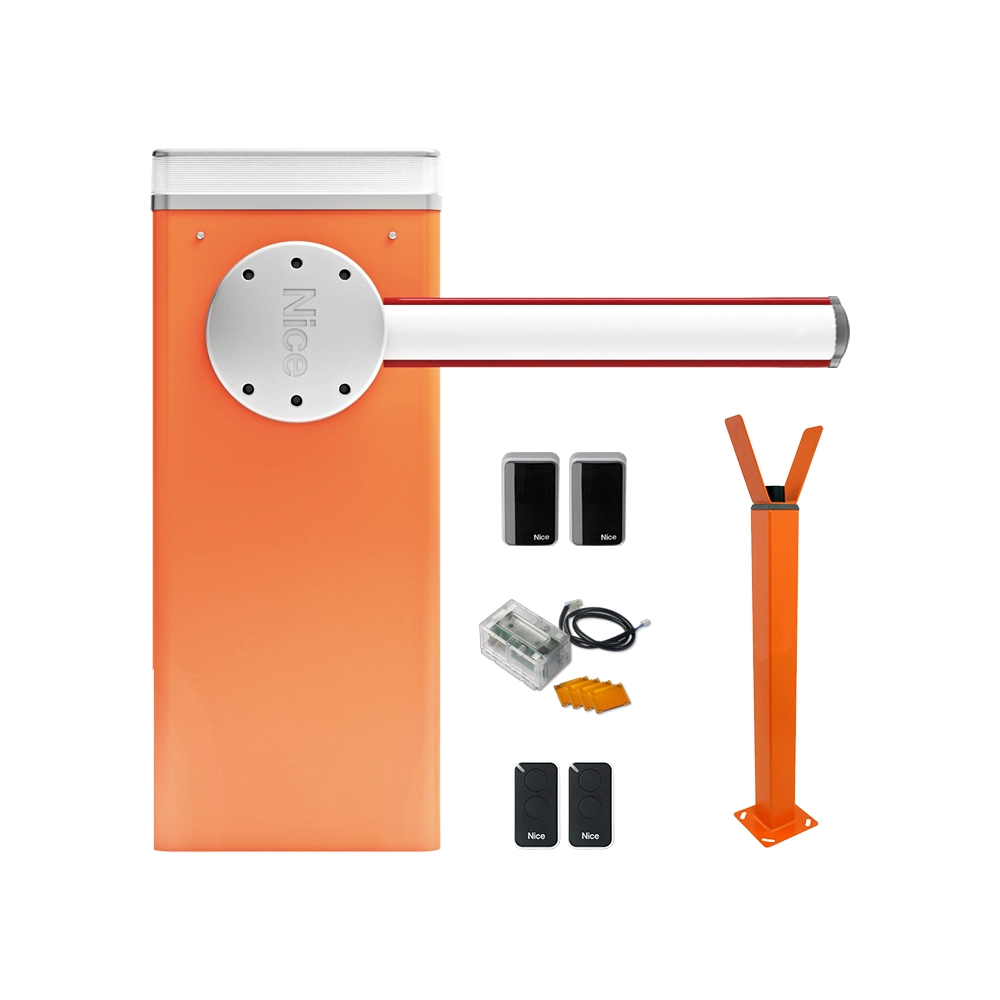

Nice L BAR 9 m Set İçeriği
- 1 adet Nice LBAR bariyer gövdesi (kontrol ünitesi dahili, temel plakası ve ankrajlarla)
- 1 adet XBA14 bariyer kolu – 4.150 mm, 69×92 mm eliptik alüminyum
- 1 adet XBA5 bariyer kolu – 5.150 mm, 69×92 mm eliptik alüminyum
- 1 adet XBA9 kol birleştirme aparatı
- 1 adet XBA7 LED flaşör lamba (24 V DC, kapağa entegre)
- 1 takım Nice EPMB BlueBUS emniyet fotoseli
- 1 adet Nice OXIBD soketli alıcı (çift yönlü)
- 2 adet Nice INTI2 kumanda (433,92 MHz, 2 kanal)
- 1 adet WA11 çatal ayak
- 1 adet WA10 kırmızı reflektörlü sticker
Kutuda kol boyunca kırmızı fitil de bulunur. Kumanda sayısını bu sayfadan artırabilirsiniz; ilave kumandalar aynı OXIBD alıcıya kaydedilir.
Nice L BAR Montaj Adımları
Aşağıdaki özet üretici kılavuzuna dayanır. Tam prosedür ve güvenlik uyarıları için bu sayfadaki Türkçe kılavuzu indirin. Montaj yetkili teknisyen tarafından yapılmalıdır.
1. Beton temel
- Bariyer yeri su basmayacak, elle kullanıma uygun ve kolun hareket alanında engel olmayan bir noktada seçilir.
- Hazır zemin yoksa temel çukuru kazılır, kablo boruları döşenir; dört ankraj temel plakasına somun ve rondelalarla bağlanır.
- Kılavuza göre beton en az 0,15 m kalınlıkta, demir donatılı ve hacmi 0,2 m³'ten fazla olmalıdır (örneğin yaklaşık 0,9 × 0,9 m, 0,25 m kalınlık). Plaka yüzeyle aynı seviyede, kola paralel ve tam yatay bırakılır; betonun sertleşmesi genellikle iki hafta sürer.
2. Gövdenin sabitlenmesi ve yay ayarı
- Gövde paneli açılır, gövde ankrajlara somun ve rondelalarla sabitlenir.
- Fabrika ayarı: dengeleme yayı sağa bağlı, kol sola kapanır. Kol sağa kapanacaksa yay diğer tarafa taşınır ve yön seçici LH konumuna alınır.
- Kol uzunluğu ve takılacak aksesuarlara göre yayın bağlanacağı delikler kılavuzdaki tablodan okunur.
3. Kolun takılması ve dengelenmesi
- İki pim motor çıkış milindeki yuvalara geçirilir, kol desteği takılır. İki parçalı kolda XBA9 aparatı kolların uçlarına yerleştirilip vidalarla genişletilir.
- Motor verilen anahtarla serbest bırakılır, kol elle yaklaşık 45° konuma getirilip bırakılır. Kol yükseliyorsa yay gerginliği azaltılır, düşüyorsa artırılır; 20° ve 70°'de de kol yerinde durmalıdır. Kabul edilebilir dengesizlik, dönme ekseninden 1 m uzakta yaklaşık 6,5 kg kuvvettir.
- Açılma veya kapanmada kolun ucunda 2–3°'den (17–26 cm) fazla salınım varsa ayar vidasıyla boşluk alınır.
4. Cihaz tanıtma ve konum öğrenme
- Enerji verildiğinde ekran açılmalı, fotosel LED'leri yanıp sönmeli, flaşör fabrika ayarında sönük olmalıdır.
- BlueBUS ve STOP girişindeki cihazlar tanıtılır (hiç cihaz bağlı olmasa bile yapılır).
- Motor serbest bırakılıp kol 45°'ye getirilir, yeniden kilitlenir ve konum araması başlatılır; kontrol ünitesi mekanik durdurucular arasındaki hareketi ölçer. Bu sırada manevra kesilmemelidir.
- Aç ve Kapat düğmeleriyle kolun açık ve kapalı konuma ulaşmadan yavaşladığı, flaşörün 0,5 saniye arayla yanıp söndüğü kontrol edilir; fotoseller EN 12445'e göre test edilir.
Nice L BAR Kumanda Nasıl Tanıtılır?
Sette gelen INTI2 kumandalar, kontrol ünitesinin SM yuvasına takılan OXIBD alıcıya kaydedilir:
- Mod 1: OXIBD üzerindeki düğmeye basılı tutun, alıcının LED'i yeşil yanınca bırakın; 10 saniye içinde kumandanın herhangi bir düğmesine basılı tutun. LED'in 3 kez yeşil yanıp sönmesi kaydı onaylar. Bu modda 1. düğme Adım Adım, 2. düğme zamanlı aydınlatma, 3. düğme Aç, 4. düğme Kapat komutunu verir.
- Mod 2: her düğmeye ayrı komut atanır; INTI2'nin iki düğmesine örneğin "Aç" ve "Kapat" verilebilir. OXI ailesi alıcılarla "genişletilmiş mod" komutları da kullanılabilir.
Çalışan bir kumanda varsa yeni kumanda alıcının yanında kopyalanabilir: yeni kumandanın düğmesi birkaç saniye basılı tutulur, eski kumandanın aynı düğmesine yavaşça 3 kez, ardından yeni kumandaya bir kez basılır. Master-Slave kurulumda alıcı MASTER bariyere takılır.
Bariyer Otomatik Kapanma ve Zaman Ayarı Nasıl Yapılır?
Kontrol ünitesindeki enkoder düğmesi çevrilip basılarak, ekrandaki menüden çalışma türü seçilir:
- Otomatik kapanma: kol açılır, ayarlanan duraklama süresi kadar bekler ve kendiliğinden kapanır.
- Fotoselden sonra kapat: araç fotoseli geçtikten sonra kısa bir süre içinde kol kapanır; hangi güvenlik cihazının (fotoseller, döngü veya ikisi) kapanmayı tetikleyeceği seçilebilir.
- Her zaman kapat: elektrik kesintisinden sonra kol kapalı değilse, enerji gelince ön yanıp sönmeyle birlikte kapanır.
Hız, yavaşlama ve kuvvet de aynı menüden ayarlanır. Daha ayrıntılı ayarlar Oview programlayıcı veya MyNice Pro uygulamasıyla yapılır.
Nice L BAR Arıza Kodları ve Sorun Giderme
Hareket sırasında flaşör saniyede bir yanıp söner. Arızada kısa yanıp sönmeler 1 saniye arayla tekrarlanır:
- 1 – BlueBUS hatası: manevra başında, tanıtma sırasında kaydedilenlerle aynı cihazlar bulunamadı. Arızalı cihazı değiştirin, değişiklik yaptıysanız cihaz tanıtmayı tekrarlayın.
- 2 – fotosel: hareketin başında fotosel engelli; önünde engel olup olmadığını kontrol edin.
- 3 – kuvvet sınırlayıcı: kol hareket sırasında fazla dirençle karşılaştı; kol dengesini kontrol edin.
- 4 – STOP girişi devrede.
- 5 – dahili parametre hatası: enerjiyi kesip yeniden verin; sürerse hafızayı silip kurulumu tekrarlayın.
- 6 – DIP anahtar kombinasyonu geçersiz veya kurulumdan sonra değiştirildi.
- 7 – dahili elektrik devresi hatası: enerjiyi birkaç saniye kesip deneyin; sürerse kart veya motor kablosu kontrol edilmelidir.
- 9 – otomasyon durduruldu: "otomasyonun kilidini aç" komutu verin.
- 11 – Master ile Slave haberleşmiyor: iki bariyer arasındaki kabloyu ve kutup yönünü kontrol edin. 13 – bir giriş sürekli etkin ve hareketi engelliyor.
Kol hiç hareket etmiyor ve flaşör sönükse şebeke gerilimini ve F1/F2 sigortalarını kontrol edin. Kumandanın LED'i yanıyor ama kol açılmıyorsa kumandanın alıcıya kayıtlı olduğunu kontrol edin. Kol ters yönde hareket ediyorsa yön seçicinin (RH/LH) doğru konumda olduğunu kontrol edin.
Elektrik Kesildiğinde Bariyer Nasıl Açılır?
Verilen kilit açma anahtarını gövdedeki silindire takıp sola veya sağa 180° çevirin; motor serbest kalır ve kol elle hareket ettirilir. Kilitlemek için anahtar başlangıç konumuna çevrilip çıkarılır. Bu işlem yalnızca elektrik kesintisi, arıza veya kurulumda yapılmalıdır. Kesintide çalışmaya devam etmesi için PS224 yedek akü takılabilir; Master-Slave kurulumda her bariyerin kendi aküsü olmalıdır.
Nice L BAR Montaj ve Servis
Kosifoğlu Otomatik Kapı Sistemleri olarak Nice yetkili bayisi sıfatıyla Nice L BAR kollu bariyer satışı, montajı ve satış sonrası servisini yapıyoruz. Türkiye geneline gönderim yapıyoruz; 3.500 TL üzeri siparişlerde kargo ücretsizdir. Bu sayfadaki montaj seçeneğiyle montajlı fiyat teklifini doğrudan yazdırabilir, diğer modelleri kollu bariyer kategorisinde karşılaştırabilirsiniz.
Kılavuzun planlı bakım tablosu, 50.000 çevrimden başlayarak kol boşluğu, yay gerginliği ve yay vidalarının kontrolünü, belirli çevrim sayısında yayın değiştirilmesini, kol bağlantılarının kontrolünü ve kilit açma sisteminin denetimini öngörür. Manevra sayacı ve bakım bildirimi bu zamanı haber verir. Çalışma sıcaklığında katalog +60°C, kılavuzda +55°C verir; sayfada katalog değerini yazdık. Garanti süresi 2 yıldır.
