Nice ROBO 1500 Kapı Motoru Seti

Nice ROBO 1500 Kapı Motoru Seti Nedir?

Nice ROBO 1500 kapı motoru seti, İtalyan Nice S.p.A. üretimi; en çok 1500 kg ağırlığında ve 12 metre uzunluğunda yana kayar (sürgülü) kapılar için tasarlanmış bir otomasyon setidir. Motor kodu RO1500, set kodu RO1500KCE.

ROBO 1500, katalogdaki en yüksek kapasiteli ROBO modelidir: 1500 kg ağırlık ve 12 metre kanat. Ağır çelik kapılarda, trafiğin ölçülü olduğu noktalarda kullanılır.

Önemli bir ayrım: Nice kılavuzu ROBO 1500'i tür olarak "konut kullanımına yönelik kayar kapı dişli motoru" diye tanımlar. Kapasite olarak ağır kapıyı kaldırır, ama saatlik çevrim sayısı (22) yoğun endüstriyel trafik için tasarlanmadığını gösterir. Günde yüzlerce geçişin olduğu bir fabrika girişi için RUN serisine bakmanızı öneririz.

ROBO 1000 ile farkı nedir? Gövde ve ölçüler aynı; fark kapasitede. ROBO 1500 → 1500 kg, 780 N kalkış, 400 N sürekli kuvvet, saatte 22 çevrim. ROBO 1000 → 1000 kg, 680 N kalkış, 300 N sürekli kuvvet, saatte 16 çevrim. ROBO 1500 ağır kapıyı kontrol altında tutmak için biraz daha yavaş hareket eder (16 cm/s'e karşı 18 cm/s). 1500 kg'ın üzerine çıkıyorsanız RUN serisine bakmalısınız.

Nice ROBO 1500 Teknik Özellikleri

• Kapı kapasitesi: 1500 kg'a kadar · 12 metreye kadar kanat
• Besleme: 230 V AC 50/60 Hz · 1,7 A — doğrudan şebekeden, trafo gerekmez
• Güç: 350 W
• Hız: yüksüz 10,2 m/dak (0,17 m/s) · nominal torkta 9,5 m/dak (0,16 m/s)
• Kalkış kuvveti: 780 N (23,4 Nm)
• Sürekli kuvvet: 400 N (12 Nm)
• Çalışma sıklığı: 4 m'ye kadar 22 · 4–8 metre 8
• Koruma sınıfı: IP44 — yağmur ve toza karşı korumalı dış mekân gövdesi
• Çalışma sıcaklığı: -20°C ile +55°C arası
• Ölçüler ve ağırlık: 363 × 364 × 238 mm · 13 kg
• Kontrol kartı: ROA43
• Radyo alıcı: entegre, 433,92 MHz O-Code
• Pinyon: Z15, modül 4, adım 12,5 mm, ilkel çap 60 mm
• Kesintisiz çalışma: en fazla 6 dakika
• Bekleme tüketimi: <0,45 W

Nice ROBO 1500 Kapınıza Uygun mu? Kanat Uzunluğuna Göre Çevrim Limitleri

Bir kapı motorunun saatte kaç kez çalışabileceği tek bir sayı değildir. Kanat uzadıkça her manevra daha uzun sürer, motor daha çok ısınır ve izin verilen çevrim sayısı düşer. ROBO 1500 kılavuzundaki resmî limitler:

Kılavuz 8 metrenin üzerindeki kanatlar için ayrı bir saatlik limit vermez; model 12 metreye kadar çıkabilse de bu aralıkta kapının sürtünme yükünü ölçtürmek ve çevrim sayısını ihtiyatlı tutmak gerekir. Kontrol kartı motor yüküne ve sıcaklığa göre sayıyı zaten kendiliğinden düşürür. Yoğun saatlerde limit yetmiyorsa bir üst modele geçmek motor ömrünü uzatır.

Nice ROBO 1500 Öne Çıkan Özellikleri

230 V AC Doğrudan Besleme — ve Yedek Akü Olmaması Ne Demek?

ROBO 1500, ROBUS ailesinin aksine doğrudan 230 V şebeke gerilimiyle çalışır; arada 24 V'a düşüren bir dönüştürücü yoktur. Bunun iki sonucu var:

• Artısı: daha sade bir elektronik, daha düşük maliyet ve daha az arıza noktası.
• Eksisi: yedek akü takılamaz. Elektrik kesildiğinde kapı kendi kendine açılmaz; ürünle gelen özel anahtarla motor boşa alınır ve kapı elle itilir.

Elektrik kesintisinde kapının çalışmaya devam etmesi sizin için şartsa, 24 V DC ve PSS124 akü destekli ROBUS serisine bakmanızı öneririz. Kesinti nadirse ve elle açmak sorun değilse ROBO 1500 daha ekonomik bir çözümdür.

Kalkış Kuvveti ile Sürekli Kuvvet Aynı Şey Değil

İlanların çoğunda tek bir kuvvet değeri yazar; oysa kılavuz iki ayrı rakam verir ve kapı seçiminde belirleyici olan ikincisidir:

• Kalkış kuvveti — 780 N (23,4 Nm): duran kapıyı harekete geçirmek için kısa süreliğine üretilen tepe kuvveti.
• Sürekli (nominal) kuvvet — 400 N (12 Nm): kapı hareket hâlindeyken motorun sürekli üretebildiği kuvvet.

Kılavuzun kuralı: kapıyı hareket ettirmek için gereken kuvvet ölçülmeli ve ROBO 1500 için azami kuvvetin dörtte birini aşmamalıdır — kötü hava sürtünmeyi artırdığı için bu pay bilinçli olarak geniş bırakılmıştır. Paslı ray, eğrilmiş tekerlek veya bozuk hizalama, kapının kilosundan çok daha belirleyici olabilir.

Entegre 433,92 MHz O-Code Alıcı

ROBO 1500'ün kontrol kartında alıcı dâhilidir — ayrıca alıcı modülü almanız gerekmez. 433,92 MHz O-Code kodlamasıyla çalışır ve ERA INTI, ERA ONE, MYGO serisi kumandalarla uyumludur. Setle birlikte 2 adet INTI2 kumanda verilir.

Klasik Kablolama — BlueBUS Yok

ROBO 1500, ROBUS serisindeki BlueBUS altyapısını kullanmaz. Kontrol kartındaki girişler klasik yöntemle ayrı ayrı kablolanır: STOP (normalde kapalı), SbS adım adım (normalde açık) ve PHOTO fotosel (normalde kapalı). Pratik sonucu: fotosel ve güvenlik cihazları için iki kablo değil, her cihaza ayrı hat çekilir. Montaj biraz daha uzun sürer, buna karşılık elektronik daha sadedir.

BiDi-WiFi, Proview ve Z-Wave Desteği

ROBO 1500'ün kontrol kartı, opsiyonel arayüz modülleriyle BiDi-WiFi, Proview ve Z-Wave sistemlerine bağlanabilir. Bu sayede kapı, telefon uygulamasından veya bir akıllı ev sistemi üzerinden kontrol edilebilir. Modüller ayrıca satılır.

Bakım Aralığı

Kılavuz ROBO 1500 için bakımı 6 ay veya 2.000 hareket olarak belirler — hangisi önce gelirse. Bakımda pinyon, kremayer ve kapı tekerleklerinin aşınması kontrol edilir; sürtünmenin artması motorun ömrünü doğrudan kısaltır.

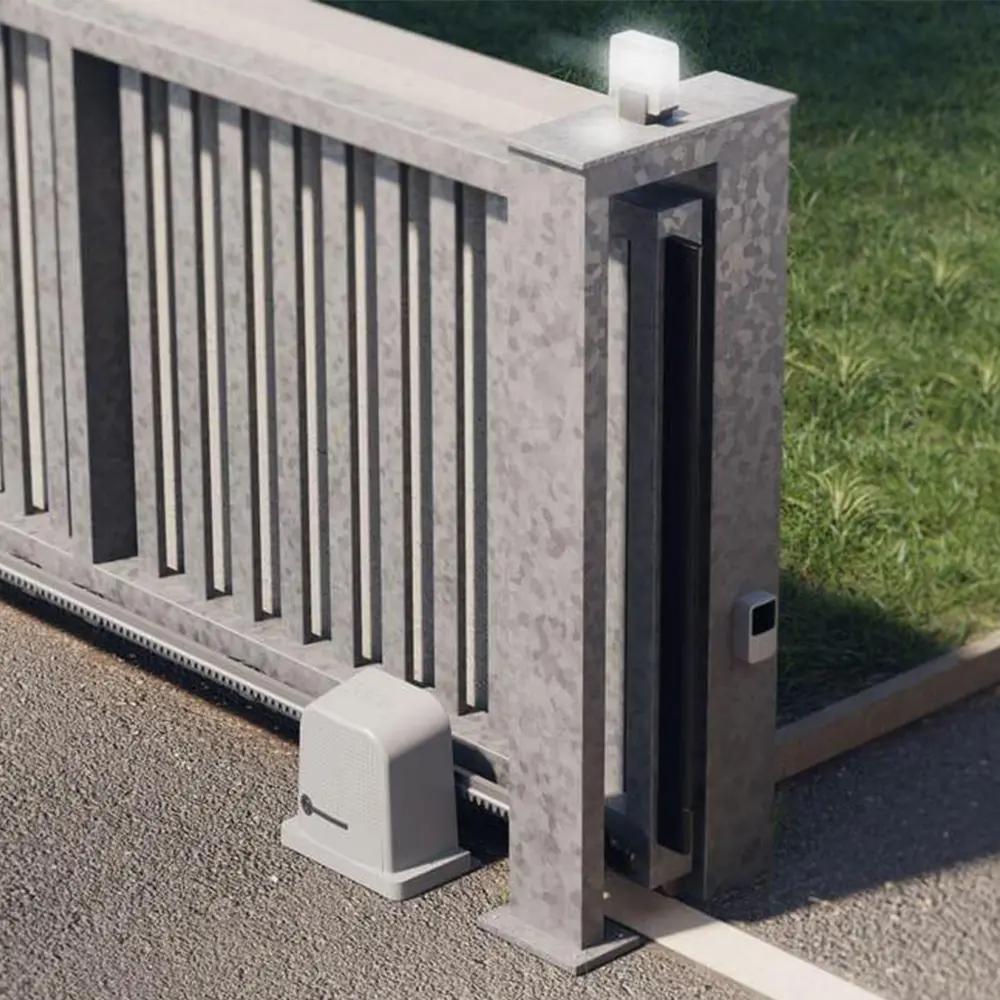

Nice ROBO 1500 Nerelerde Kullanılır?

• Büyük site ve toplu konut girişleri: 12 metreye kadar geniş kanatlarda
• Fabrika ve depo girişleri: 1500 kg'a kadar ağır çelik kapılarda
• Ticari tesisler: trafiğin ölçülü olduğu, kapının ağır olduğu noktalarda

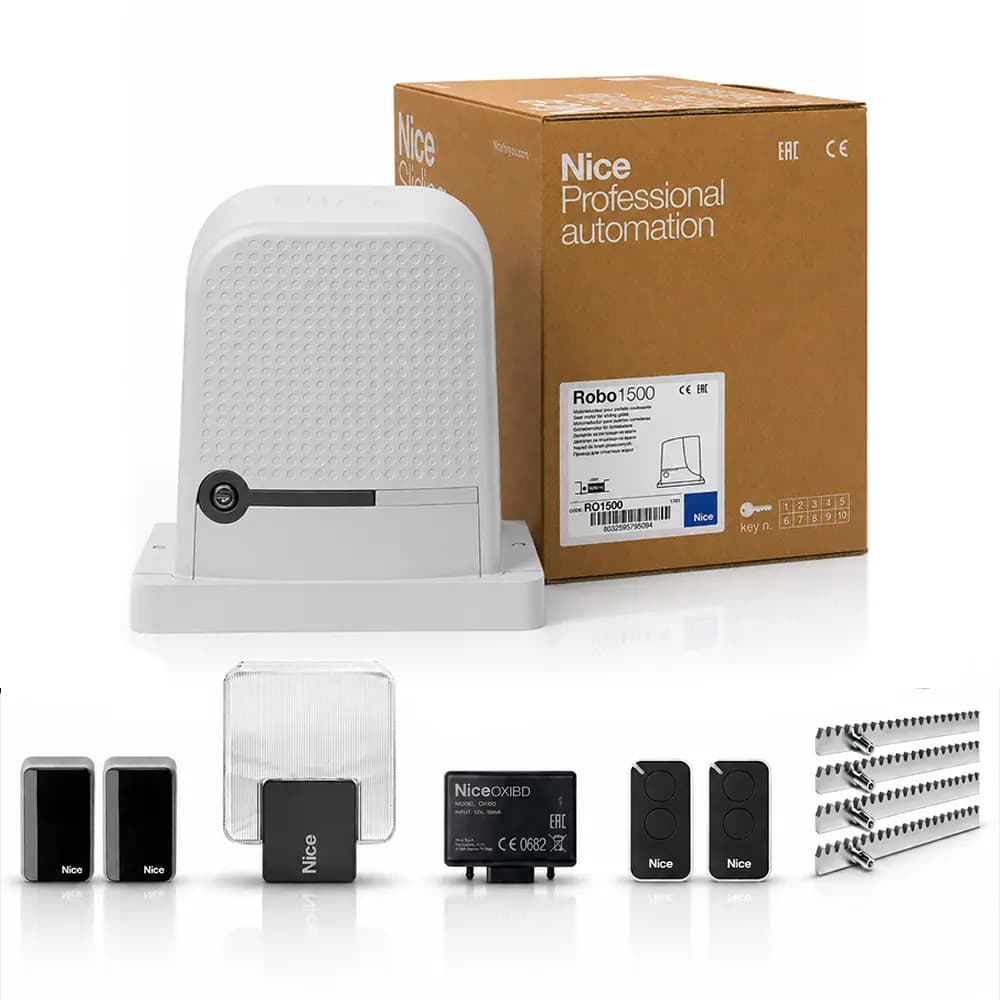

Nice ROBO 1500 Setinde Neler Var?

• 1 adet RO1500 redüktörlü motor (kontrol kartı ve alıcı dâhili)
• 1 takım EPMB fotosel
• 1 adet ELDC flaşör
• 2 adet INTI2 2 kanallı kumanda
• 4 metre ROA8 galvanizli kremayer (dişli çubuk)

Kapınız 4 metreden uzunsa ek kremayer gerekir; metre hesabını birlikte yapabiliriz.

Nice ROBO 1500 Montaj Adımları

Aşağıdaki sıra, Nice ROBO 1500 ile gelen Türkçe kılavuzun kurulum bölümünün özetidir ve kurulumun nasıl ilerlediğini anlamanız içindir. Montaj; elektrik bağlantısı, güvenlik cihazlarının testi ve EN 12453 kuvvet ölçümü gerektirir. Bu işi yetkili bir teknisyenin yapmasını öneririz.

1. Temel ve montaj plakası

Temel çukuru kazılır, kablo boruları döşenir ve montaj plakası ankrajlarıyla betona yerleştirilir. Beton sertleşmeden önce plakanın kapıya paralel ve terazide olduğu kontrol edilir.

2. Motorun yerleştirilmesi ve kremayer

Motorun kilidi açılır, kapağı sökülür ve motor plakaya yerleştirilip somunlarla elle sıkılır. Kremayer, başlangıcı kanadın başlangıcına gelecek şekilde kanada sabitlenir. Kremayer ile pinyon arasında 1–2 mm boşluk bırakılır; böylece kanadın ağırlığı motor miline binmez.

3. Limit braketleri

Kapı elle açılıp mekanik durdurucudan 2–3 cm önce durdurulur. Açma braketi kremayer üzerinde açma yönünde kaydırılarak limit anahtarı devreye sokulur ve sabitlenir. Kapama braketi de kapı kapalıyken aynı şekilde ayarlanır.

4. Cihazların öğretilmesi ve çalışma süresi

Kapı yarıya getirilip motor kilitlenir ve enerji verilir; OK LED'i saniyede bir yeşil yanıp sönmelidir. Ardından karttaki PROGRAM tuşu basılı tutularak bağlı cihazlar tanıtılır. İşlem başarılıysa OK LED'i 3 kez yeşil, başarısızsa 5 kez kırmızı yanıp söner. TL trimpotu bir açma veya kapama hareketinin en uzun süresini belirler; tam bir hareketin süresine 2–3 saniye pay kalacak şekilde ayarlanır.

Nice ROBO 1500 Kumanda Tanıtma ve Kopyalama

Nice ROBO 1500 kontrol kartında 433,92 MHz O-Code dahili alıcı vardır; ayrıca alıcı almanız gerekmez. Kumandalar karttaki RADIO tuşuyla kaydedilir, Mod 1'de 100 kumandaya kadar hafızaya alınır. Setle 2 adet Nice INTI2 kumanda gelir.

Mod 1: tüm düğmeler tek seferde

1. RADIO tuşunu yaklaşık 4 saniye basılı tutun; radyo LED'i (R) yanınca bırakın.
2. En geç 10 saniye içinde kumandanın herhangi bir düğmesini yaklaşık 3 saniye basılı tutup bırakın.
3. Kumandayla kapıyı çalıştırarak kaydı deneyin. Başka kumanda varsa 10 saniye içinde aynı adımı tekrarlayın; işlem yapılmazsa kayıt modu 10 saniye sonra kendiliğinden kapanır.

Mod 1'de 1. düğme adım adım, 2. düğme yaya açılışı, 3. düğme aç, 4. düğme kapat komutunu verir. İki düğmeli INTI2'de 1. düğme kapıyı çalıştırır, 2. düğme yaya geçişi kadar açar.

Mod 2: her düğmeye ayrı komut

RADIO tuşuna atanacak komutun numarası kadar basın: 1 adım adım, 2 yaya açılışı, 3 aç, 4 kapat, 5 dur. R LED'i aynı sayıda yanıp söner. 10 saniye içinde kumandanın istenen düğmesini yaklaşık 3 saniye basılı tutun. Her düğme hafızada ayrı bir yer kaplar.

Uzaktan kopyalama (karta dokunmadan)

Kayıtlı bir eski kumanda varsa yeni kumanda, alıcının 10–20 metre yakınında kopyalanabilir:

1. Yeni kumandanın düğmesini en az 5 saniye basılı tutup bırakın.
2. Eski kumandanın düğmesine (Mod 1'de herhangi bir düğme, Mod 2'de kopyalanacak düğme) 1'er saniye arayla yavaşça 3 kez basın.
3. Yeni kumandanın aynı düğmesine bir kez basın.

Bu yöntem kapsama alanındaki tüm Nice alıcılarda çalışır; komşunuzda da Nice motor varsa işlem sırasında yalnızca kendi motorunuzun açık olmasına dikkat edin. R LED'i 1 kez hızlı yanıp sönerse kumanda zaten kayıtlıdır, 6 kez yanıp sönerse kodlaması uyumsuzdur, 8 kez yanıp sönerse hafıza doludur.

Kumandaları silme ve fabrika ayarına dönüş

Tüm kumandaları silmek için RADIO tuşunu basılı tutun; R LED'i yanar, söner ve 3 kez yanıp söner. Tuşu tam 3. yanıp sönmede bırakın; R LED'i 5 kez yanıp sönerse hafıza silinmiştir. Bu işlem radyo hafızası kilitli değilken yapılabilir.

Kart ayarlarını fabrika değerine döndürmek için beslemeyi kesin, PROGRAM tuşunu basılı tutarak enerjiyi geri verin. OK LED'i yanar, söner ve 3 kez yanıp söner; tuşu 3. yanıp sönmede bırakın. OK LED'i 5 kez yanıp sönerse işlem tamamdır. Bu işlem kayıtlı kumandaları silmez, ancak radyo hafızası kilidini kaldırır.

Nice ROBO 1500 Otomatik Kapanma ve Programlama Ayarları

Nice ROBO 1500, LED menüsü yerine kart üzerindeki 10 mikro anahtar (DIP) ve üç trimpotla ayarlanır. Çalışma modu 1 ve 2 numaralı anahtarlarla seçilir:

1 veya 2 numaralı anahtarın konumu her değiştirildiğinde cihaz öğrenme işlemi tekrarlanmalıdır; yapılmazsa OK LED'i kırmızı yanıp sönerek uyarır.

Otomatik kapanma bekleme süresi

Otomatik modda (DIP 2 ON) bekleme süresi TP trimpotuyla ayarlanır. Trimpotu istediğiniz değere getirin, kapıyı tam açıp kapanmanın başlamasına kadar geçen süreyi ölçerek kontrol edin. F trimpotu motor kuvvetini, TL trimpotu en uzun çalışma süresini ayarlar.

Diğer mikro anahtarlar

• DIP 3: toplu kullanım. Açılma başladıktan sonra yeni adım adım veya aç komutları hareketi durdurmaz; site ve apartman kapılarında faydalıdır.
• DIP 4: ön ikaz. Flaşör yanar, hareket 5 saniye sonra başlar.
• DIP 5: fotoselden sonra kapat. Otomatik modda kapı yalnız geçiş süresince açık kalır.
• DIP 6: fotosel açılış sırasında da hareketi durdurur. Normalde fotosel yalnız kapanırken devreye girer.
• DIP 7: yumuşak kalkış. Hareket kademeli başlar, sarsıntı azalır.
• DIP 8: yavaşlama. Hareketin sonunda hız %30'a düşer ve çarpma kuvveti azalır; fabrikada açıktır.
• DIP 9–10: frenleme ayarı.

Nice ROBO 1500 Arıza Kodları ve Sorun Giderme

Nice ROBO 1500 durumunu kart üzerindeki OK LED'iyle bildirir. Normal çalışmada OK LED'i saniyede bir yeşil yanıp söner. Bir girişin durumu değiştiğinde (fotosel, STOP, kumanda) 2 kez hızlı yeşil yanıp sönmesi normaldir. Arıza durumunda OK LED'i kırmızı yanıp söner; dizi 1 saniye arayla tekrarlanır.

OK LED'i hiç yanmıyorsa besleme yoktur ya da sigorta atmıştır; sigorta aynı değerdekiyle değiştirilmelidir. OK LED'i sürekli kırmızı veya yeşil yanıyorsa ciddi bir arıza vardır; beslemeyi birkaç saniye kesip deneyin, düzelmezse kart değiştirilir.

Kumanda kapıyı açmıyorsa önce kumandanın ışığına bakın. Işık yanmıyorsa pil bitmiştir. Işık yanıyor ama kapı tepki vermiyorsa kumanda alıcıya kayıtlı değildir ya da kaydı silinmiştir.

Kapı ses yapıyor veya zorlanıyorsa sebep çoğunlukla mekaniktir. Kremayer ile pinyon arasında tüm kapı boyunca yaklaşık 1–2 mm boşluk olmalı. Kremayer pinyona basıyorsa ses ve aşınma artar. Kapı ağırlığını motor değil ray ve tekerlekler taşımalıdır; motorun kilidi açıkken kapı elle rahat itilebilmelidir.

Elektrik Kesildiğinde Nice ROBO 1500 Elle Nasıl Açılır?

Nice ROBO 1500, 230 V AC motorla çalışır ve yedek akü takılamaz; elektrik kesildiğinde kapı ancak elle açılır. Motor kendinden kilitlidir, bu yüzden önce kilidi açılmalıdır.

1. Ürünle verilen anahtarla motorun kilitleme kancasını açın.
2. Kapıyı elle istediğiniz konuma itin.
3. Elektrik gelince kancayı kapatıp motoru tekrar kilitleyin; kilitlenmeden motor kapıyı süremez.
