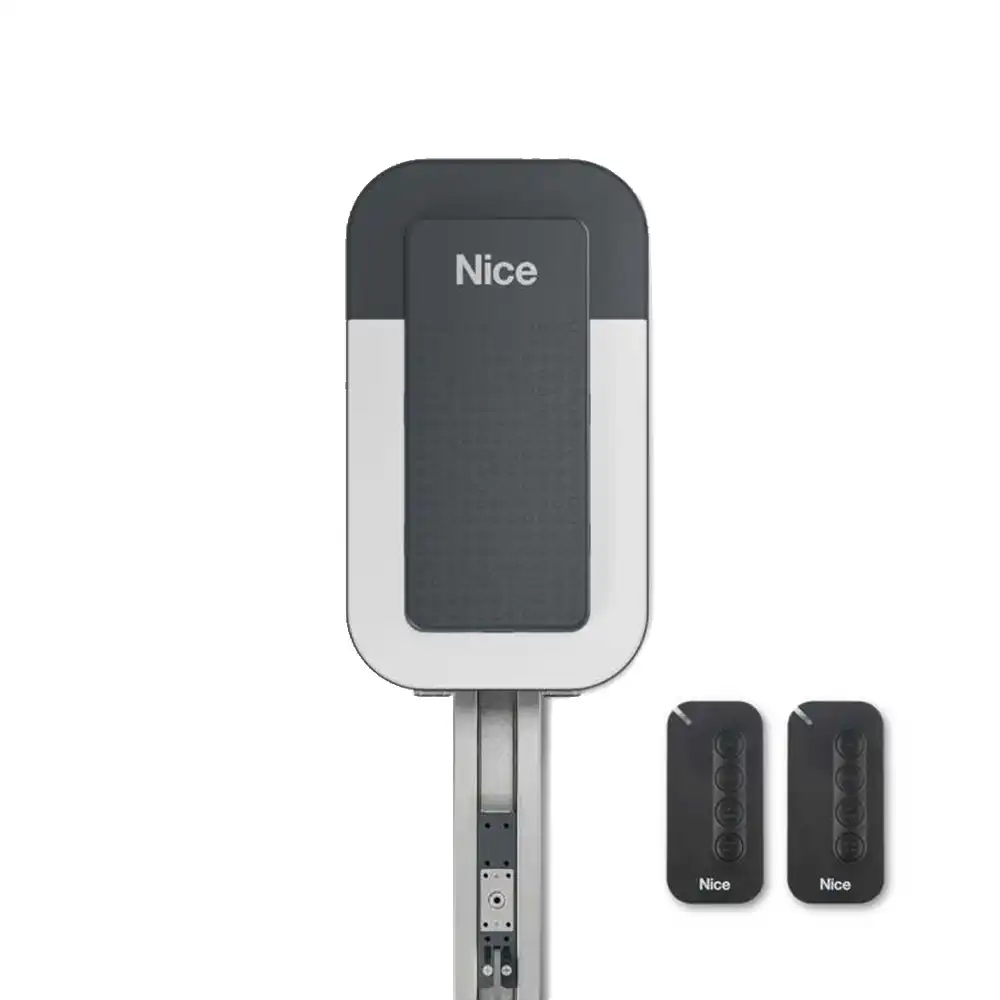

Nice SOON 2000 Garaj Kapısı Motoru Tek Motor
Teknik özellikler
- Çalışma Sıklığı (Kez/Saat)
- 15 (3 m kapıda, nominal torkta)
- Koruma Sınıfı (IP)
- 44
- Ölçüler (mm)
- 115x300x375 h
- Garanti Süresi
- 2 yıl
- Motor Gücü (Watt)
- 350 (nominal 220)
- Marka
- Nice
- Model
- SOON 2000
- Ürün Kodu
- SO2000
- Ürün Tipi
- Mile takılan seksiyonel garaj kapısı motoru (raysız)
- Uygun Kapı Tipi
- Yaylı, dengeli seksiyonel kapı
- Maksimum Kapı Alanı
- 20 m²
- Maksimum Kapı Yüksekliği
- 5 m
- Konsol Uzunluğu
- Ray gerekmez
- Kullanım Yoğunluğu
- Çok kullanıcılı yoğun girişler (katalog)
- Engel Algılama
- Var
- Wifi
- BiDi-WiFi arayüzüyle (opsiyonel)
- Menşei
- İtalya
- Besleme Voltajı (Vac50/60 Hz)
- 230
- Çektiği Akım (Amper)
- 1,6
- Motor Çalışma Voltajı (Vdc)
- 24
- Bekleme Tüketimi (W)
- <0,3
- Tork (Nm)
- 50 (nominal 30, statik tutma 130)
- Motor Hızı
- 30 dev/dk (nominal 18)
- Motor Tipi
- Mile takılan, raysız; mutlak enkoderli
- Mil Deliği
- 25,4 mm (CRA9 ile 31,75 / 35 / 40 mm)
- Alıcı
- SM yuvası – OXIBD / OXILR ayrıca alınır
- Kontrol Ünitesi
- Dahili, BlueBUS (12 cihaz)
- LED Aydınlatma
- Entegre
- Manuel Açma
- Kablolu kilit açma mekanizması
- Akü Desteği
- PSS124 (opsiyonel)
- Çalışma Sıcaklığı
- -20°C / +50°C
- Ağırlık (kg)
- 10,5

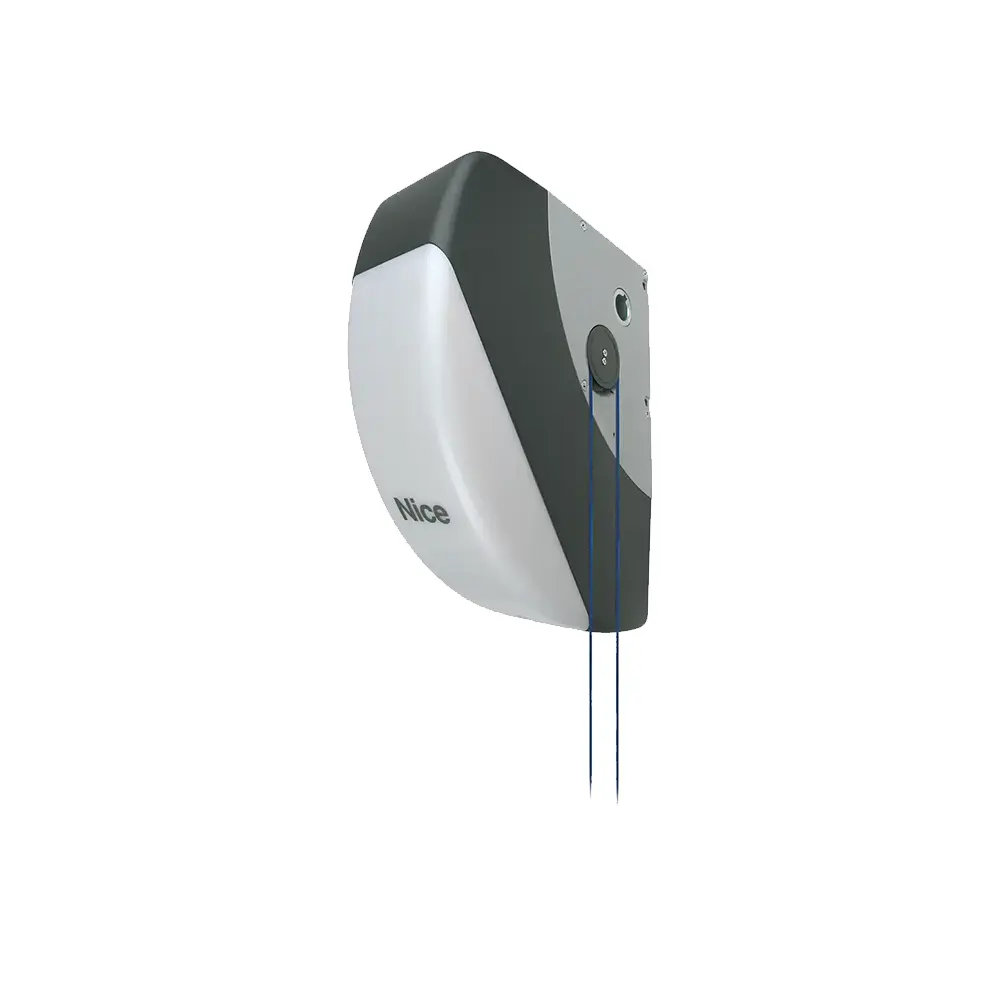

Nice SOON 2000 (SO2000), seksiyonel garaj kapısının yay miline doğrudan takılan raysız garaj kapısı motorudur. Tavana ray, kayış veya zincir asılmaz; alçak ya da dolu tavanlı garajlarda da uygulanır. 50 Nm tork (130 Nm statik tutma) ve mutlak enkoderle 20 m² alana ve 5 m yüksekliğe kadar seksiyonel kapıları çalıştırır. Kontrol ünitesi ve LED aydınlatma dahilidir. Nice kataloğu SOON'u çok kullanıcılı yoğun girişler, apartman garajları ve 3×3 m gibi küçük endüstriyel kapılar için tanımlar; kılavuza göre saatte 15-20 çevrim yapar. Tek motor olarak satılır; alıcı (OXIBD) ve kumanda ayrıca alınır. 2 yıl garanti.
Nice SOON 2000 Garaj Kapısı Motoru Nedir?
Nice SOON 2000 (SO2000), 20 m²'ye kadar seksiyonel garaj kapılarını otomatikleştiren, kapının yay miline doğrudan takılan elektromekanik bir motordur. Tavana ray asılmaz, kremayer yoktur: motorun içi boş çıkış mili seksiyonel kapının yay taşıyıcı miline geçirilir ve kamayla bağlanır. Bu sayede tavan alçak olan, tavanında kiriş, boru veya aydınlatma bulunan ya da üstü kullanılan garajlarda da uygulanır.
Kontrol ünitesi ve LED aydınlatma motor kapağının içindedir; 24 V DC motor mutlak enkoder ile konumu sınır anahtarına gerek kalmadan ölçer. Nice kataloğu SOON'u geniş konut garajları, çok kullanıcılı yoğun girişler ve küçük seksiyonel kapılı endüstriyel alanlar (örneğin 3×3 m yükleme kapıları) için tanımlar.
Nice SOON 2000 Teknik Özellikleri
- Tork: 50 Nm azami, 30 Nm nominal – statik tutma torku 130 Nm
- Motor Gücü: 350 W azami, 220 W nominal
- Besleme: 230 V AC 50/60 Hz, 1,6 A (katalog; kılavuzda azami 1,5 A, nominal 1 A) – motor 24 V DC
- Hız: 30 dev/dk azami, 18 dev/dk nominal
- Çalışma Sıklığı: 3 m yüksekliğindeki kapıda nominal torkta saatte 15 çevrim
- Kapı Sınırları: en fazla 20 m² alan, 5 m yükseklik
- Mil Deliği: 25,4 mm (1") – CRA9 adaptörüyle 31,75 / 35 / 40 mm millere takılır
- Bekleme Tüketimi: 0,3 W'ın altında – son hareketten 5 dakika sonra otomatik bekleme
- Koruma Sınıfı: IP44 (katalog; kılavuzda IP40)
- Çalışma Sıcaklığı: -20°C ile +50°C arası
- Ölçüler ve Ağırlık: 115×300×375 mm, 10,5 kg
- Tahmini Ömür: kullanım koşullarına göre 40.000 – 120.000 çevrim
Nice SOON 2000 Hangi Garaj Kapısına Uygun?
SOON yalnızca seksiyonel kapılarda kullanılır; yekpare (tek parça) yukarı açılır kapılara takılmaz. Kapı yaylarla dengelenmiş olmalı ve yay kırılmasına karşı düşme önleyici (anti-fallback) emniyet bulunmalıdır. Kılavuza göre saatlik çevrim, kapıyı hareket ettirmek için gereken kuvvete göre değişir:
| Kapıyı hareket ettiren kuvvet | Saatte en çok çevrim | Art arda en çok çevrim |
|---|---|---|
| 120 N'a kadar | 20 | 35 |
| 120 – 180 N | 18 | 33 |
| 180 – 220 N | 15 | 30 |
Kapının dengesi ne kadar iyiyse motor o kadar az zorlanır ve ömrü o kadar uzar. Kılavuzdaki ömür hesabı da kapı ağırlığı, ortam sıcaklığı, toz ve fotosel/STOP kesintileri gibi etkenlerle yapılır.
Nice SOON 2000 Özellikleri ve Avantajları
Raysız, mile takılan kompakt yapı
Motor doğrudan kapının yay miline takıldığı için tavanda ray, kayış veya zincir yoktur. Gövde özellikle genişlikte çok dardır (115 mm); kapının sağ ya da sol yanına, istenirse kitle gelen kilit açma mekanizmasıyla yatay da monte edilir.
Mutlak enkoder ile hassas konum
Açılış ve kapanış konumları hafızaya alınır; mutlak enkoder sınır anahtarı ayarı gerektirmeden hassas konum ölçer ve ayarlanan değerleri zamanla kaybetmez. Açılış ve kapanışta yumuşak kalkış ve kademeli yavaşlama vardır.
Entegre kontrol ünitesi ve LED aydınlatma
Kontrol ünitesi koruyucu kapağın içindedir; bağlantılar, programlama ve değişiklikler kapak sökülmeden yapılabilir. LED aydınlatma ve flaşör, arıza durumunda kendi kendine teşhis sinyali verir. 8 açık/kapalı ve 8 ayarlanabilir işlev programlanır.
BlueBUS ve güvenlik
BlueBUS çıkışına 12 adede kadar cihaz bağlanır; fotoseller iki telle bağlanır. STOP girişi NC, NO ve 8,2 kΩ sabit dirençli kenar emniyetlerini kendisi tanır; optik ve dirençli yeni nesil kenar emniyetleri desteklenir. Engel algılama ve hareket boyunca motor akımı izlenir. Kataloğa göre ek aksesuar olmadan çarpma testlerini geçer.
Takılabilir radyo alıcısı
SOON'da dahili alıcı yoktur; kontrol ünitesinde SM tipi takılabilir alıcı yuvası bulunur. Uzaktan kumanda kullanmak için Nice OXIBD (çift yönlü, BD/O-Code) veya OXILR alıcı takılır; Nice MYGO4 ve Nice INTI2 gibi Nice kumandalar bu alıcıya kaydedilir.
Elektrik kesintisi ve telefonla kontrol
Opsiyonel PSS124 yedek akü motor kapağının içine yerleşir ve fişli bağlantıyla takılır. Opsiyonel BiDi-WiFi arayüzü takıldığında kapı MyNice uygulamasıyla telefondan kontrol edilir. Solemyo güneş enerjisi kiti (SYKCE30) ve Oview programlayıcı ile uyumludur.
Nice SOON 2000 Nerelerde Kullanılır?
- Apartman ve site otoparkı garaj kapıları: çok kullanıcılı, gün boyu açılıp kapanan seksiyonel kapılar
- Geniş konut garajları: 5 m yüksekliğe ve 20 m²'ye kadar seksiyonel kapılar
- Alçak tavanlı veya tavanı dolu garajlar: tavana ray asılamayan yerler
- Küçük endüstriyel kapılar: 3×3 m yükleme kapıları gibi seksiyonel kapılar
Asidik, tuzlu veya patlayıcı ortamlarda kullanılmaz. Ev garajında tavana ray asılabiliyorsa ve günlük kullanım düşükse SPIDO 1000 (3 m) veya SPIDER 800 (3 m) gibi tavan tipi setler daha ekonomiktir.
Nice SOON 2000 Kutu İçeriği
SO2000 tek motor olarak satılır. Kılavuzdaki teslimat listesine göre kutuda şunlar bulunur:
- 1 adet Nice SO2000 redüktörlü motor (entegre kontrol üniteli, LED aydınlatmalı)
- 1 adet kilit açma mekanizması (katalog: 4 m kablolu)
- 1 adet montaj braketi
- M8×130 cıvata, M8 kilit somunu, D8 rondela ve 3 adet siyah kendinden kılavuzlu vida
- 2 adet kama (mil bağlantısı için)
Alıcı ve kumanda dahil değildir. Kumandayla çalıştırmak için Nice OXIBD alıcı ve en az bir Nice kumanda gerekir. Güvenlik için EPMB BlueBUS fotosel ve ELDC LED flaşör önerilir; 31,75 / 35 / 40 mm millerde CRA9 adaptörü gerekir.
Nice SOON 2000 Montaj Adımları
Aşağıdaki özet üretici kılavuzuna dayanır. Tam prosedür ve güvenlik uyarıları için bu sayfadaki Türkçe kılavuzu indirin. Montaj yetkili bir teknisyen tarafından yapılmalıdır.
1. Ön kontroller
- Kapının yapısı otomasyona uygun, yayları dengeli ve elle hafif hareket ediyor olmalıdır; tüm yol boyunca sürtünen nokta bulunmamalıdır.
- Motorun takılacağı yerde kilidin açılabileceği ve elle rahat çalışılabileceği boşluk olmalıdır.
- Besleme kablosu 3×1,5 mm² (30 m'yi aşarsa 3×2,5 mm²), BlueBUS kablosu 30 m'yi aşarsa 2×1 mm² (en fazla 50 m) olmalıdır.
2. Motorun mile takılması
- Montaj yalnızca kapı kapalıyken yapılır.
- Motorun çıkış mili kapının yay miline geçirilir ve verilen kamayla bağlanır.
- Montaj braketi motora cıvata, somun ve rondelayla, ardından duvara uygun dübellerle sabitlenir.
- Yatay montajda kilit açma mekanizması, kilit açma halatları içinden geçirilerek üç vidayla sabitlenir.
3. Konumların öğrenilmesi
- Cihazlar tanıtıldıktan sonra, konum öğrenilmesi gerektiğini belirtmek için L3 ve L4 LED'leri yanıp söner.
- Kısaltılmış işlem: iki düğmeye 3 saniye basılarak konum moduna girilir; L1 yanıp sönerken kapı açma/kapama düğmeleriyle tam açık konuma getirilip 5 saniye basılarak onaylanır, L8 yanıp sönerken tam kapalı konuma getirilip 2 saniye basılarak onaylanır. Diğer konumları kontrol ünitesi hesaplar.
- Tam işlem: yavaşlama, ara yavaşlama ve kısmi açılma konumları da tek tek ayarlanır.
- Aydınlatma lambası saniyede bir yanıp sönmeye başlar: bir hareket komutu verilerek otomatik kuvvet öğrenme başlatılır, kapı 3 tam çevrim yapar.
4. Test
Kapı açılırken yavaşlama noktasında en düşük hıza inmeli ve azami açılma konumunda durmalı; kapanırken de aynı şekilde yavaşlayıp kapanma konumunda durmalıdır. Hareket boyunca ikaz lambası 0,5 saniye yanıp 0,5 saniye söner.
Nice SOON 2000 Kumanda Kaydı
Kumanda, kontrol ünitesine takılan alıcıya kaydedilir; işlem alıcının kendi kılavuzundaki gibi yapılır. OXIBD ile Mod 1'de kumandanın tüm düğmeleri tek seferde kaydedilir (1 adım adım, 2 kısmi açma, 3 aç, 4 kapat); Mod 2'de her düğmeye ayrı komut atanır. "Genişletilmiş Mod" destekleyen OXI ailesi alıcılarla ek komutlar da gönderilebilir.
Nice SOON 2000 Arıza Kodları ve Sorun Giderme
Hareket sırasında flaşör saniyede bir yanıp söner; arızada daha kısa yanıp sönmeler 1 saniye arayla iki kez tekrarlanır:
- 2 – fotosel: hareketin başında fotosel engelli.
- 3 – kuvvet sınırlayıcı: kapı aşırı sürtündü; yayları ve rayları kontrol edin.
- 4 – STOP girişi devreye girdi.
- 5 – dahili parametre hatası: 30 saniye bekleyip tekrar deneyin; sürerse kart değişmelidir.
- 6 – saatlik azami hareket sayısı aşıldı: birkaç dakika bekleyin.
- 7 – dahili elektrik devresi hatası: enerjiyi birkaç saniye kesip deneyin.
- 8 – komut zaten mevcut, 9 – otomasyon durduruldu: "otomasyonun kilidini aç" komutu verilmelidir.
Otomasyon yalnızca nominal hareket aralığının %5 ile %95'i arasında çalışır; bu aralığın dışına çıkılırsa kontrol ünitesi sınır aşımı hatası verir. Kumanda kapıyı çalıştırmıyorsa önce kumandanın alıcıya doğru kaydedildiğini, ardından F1 ve F2 sigortalarını kontrol edin.
Elektrik Kesildiğinde SOON ile Garaj Kapısı Nasıl Açılır?
Serbest bırakma kablosunu çekin; motor kapı milinden ayrılır ve kapı elle istenen konuma getirilir. Kilitlemek için kablonun ucundaki topuz çekilir. Elle kullanım yalnızca elektrik kesintisi, arıza veya kurulum sırasında yapılmalıdır. Kesintide motorla çalışmak için PSS124 yedek akü takılabilir.
Nice SOON 2000 Montaj ve Servis
Kosifoğlu Otomatik Kapı Sistemleri olarak Nice yetkili bayisi sıfatıyla SOON 2000 satışı, montajı ve satış sonrası servisini yapıyoruz. Türkiye geneline gönderim yapıyoruz; 3.500 TL üzeri siparişlerde kargo ücretsizdir. İstanbul'daki apartman ve site garaj kapısı montajı ile bakım taleplerinde İstanbul otomatik garaj kapısı servisi sayfamızdan bilgi alabilirsiniz; diğer modelleri garaj kapısı motoru kategorisinde karşılaştırabilirsiniz.
Kılavuz en geç 6 ayda bir veya 4.000 harekette bir bakım öngörür; SOON'un manevra sayacı ve bakım uyarısı bu zamanı haber verir. Koruma sınıfı ve akım değerlerinde katalog ile kılavuz farklı rakam verir (IP44 / IP40, 1,6 A / 1,5 A); sayfada katalog değerini, kılavuzun değerini metinde belirttik. Kurulum EN 12453 ve EN 13241 standartlarına uygun yapılmalıdır; garanti süresi 2 yıldır.
