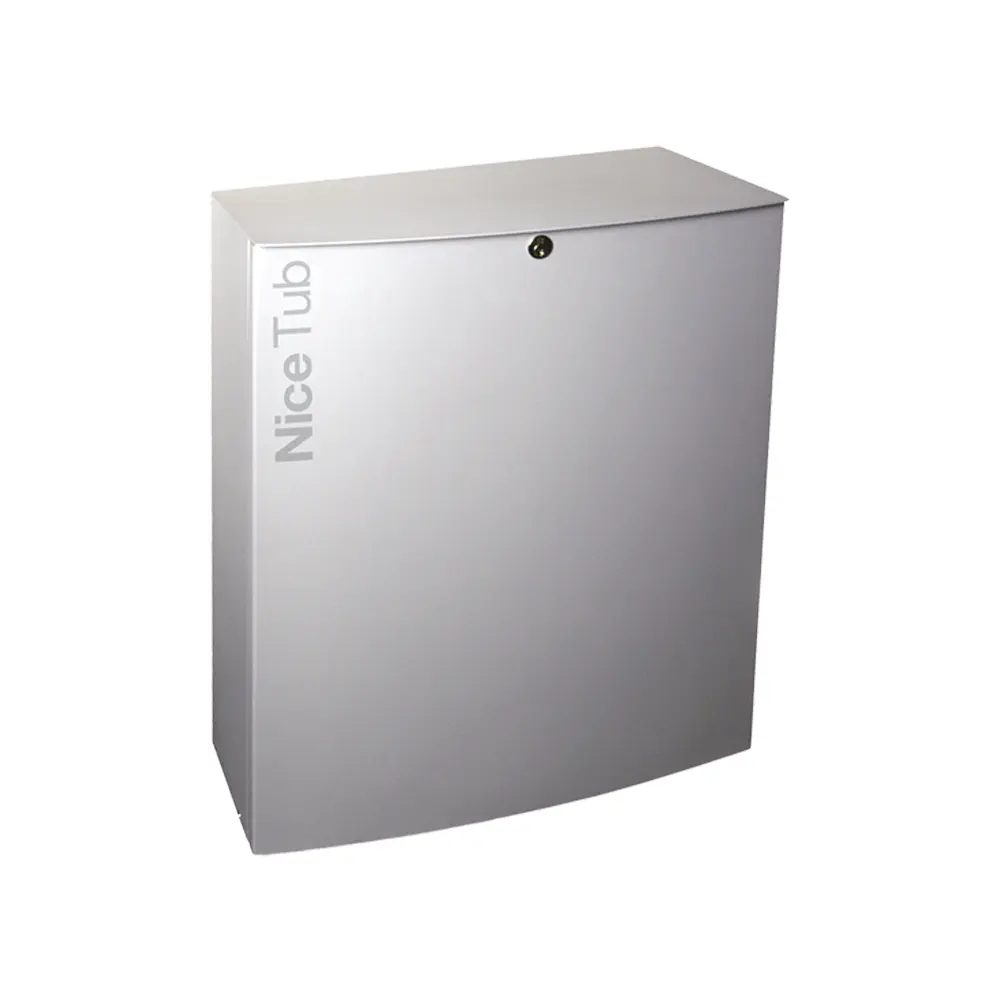

Nice TUB 4000 Kapı Motoru
Teknik özellikler
- Kapı Ağırlığı
- 4000 kg
- Kapı Uzunluğu
- 30 m'ye kadar
- Uygun Kullanım
- Ağır sanayi, hangar
- Çalışma Sıklığı (Kez/Saat)
- 42 (5 m) · 7 (30 m)
- Besleme Tipi
- Üç faz
- Hız (cm/saniye)
- 16
- Kalkış Kuvveti (N)
- 4000 (216 Nm)
- Sürekli Kuvvet (N)
- 1200 (65 Nm)
- Kremayer
- Ayrıca alınır
- Garanti Süresi
- 2 yıl
- Marka
- Nice
- Ürün Kodu
- TUB4000
- Motor Kodu
- TUB4000
- Segment
- Ağır endüstriyel
- Plaka Okuma Sistemine
- Uyumlu
- Menşei
- İtalya
- Ürün Tipi
- Tek motor
- Besleme Voltajı (Vac50/60 Hz)
- 3~400 (üç faz)
- Çektiği Akım (A)
- 1,6
- Motor Gücü (Watt)
- 580
- Kalkış Torku (Nm)
- 216
- Nominal Tork (Nm)
- 65
- Kontrol Ünitesi
- DPRO500
- Fren
- Kendinden frenli
- Pinyon
- Z18 modül 6
- Koruma Sınıfı (IP)
- IP54
- Çalışma Sıcaklığı
- -20°C ÷ +55°C
- Ölçüler (mm)
- 580x480x240
- Ağırlık (kg)
- 60
Nice TUB 4000, en çok 4000 kg ağırlığında ve 30 metre uzunluğunda yana kayar kapılar için üretilmiş ağır endüstriyel sınıf bir kapı motorudur. 216 Nm tepe torku ve 65 Nm nominal torkla çalışır; kanadı saniyede 16 cm hareket ettirir. Kendinden frenli yapısı ve dâhili DPRO500 kontrol ünitesiyle gelir. IP54 koruma sınıfı, kataloğumuzdaki tüm yana kayar motorların üzerindedir. ÖNEMLİ: TUB 4000 üç fazlı (3~400 V) beslemeyle çalışır; tesiste trifaze hat bulunması gerekir. Çalışma sıklığı kanat uzunluğuna bağlıdır: 5 metrede saatte 42, 30 metrede saatte 7 çevrim.
Nice TUB 4000 Kapı Motoru Nedir?
Nice TUB 4000, İtalyan Nice S.p.A. üretimi; en çok 4000 kg ağırlığında ve 30 metre uzunluğunda yana kayar (sürgülü) kapılar için tasarlanmış ağır endüstriyel sınıf bir kapı motorudur. Kataloğumuzdaki en yüksek kapasiteli yana kayar kapı motorudur.
TUB 4000, kendinden frenli bir elektromekanik redüktörlü motordur ve DPRO500 kontrol ünitesiyle birlikte gelir. Hangar, uçak bakım tesisi, liman, fabrika ana girişi gibi kapının tonlarca ağırlıkta olduğu noktalar için üretilmiştir.
Önce Bunu Kontrol Edin: TUB 4000 Üç Fazlı Çalışır
TUB 4000'in beslemesi 3 ~ 400 V AC ±10%, 50 Hz — yani üç fazlı (trifaze) elektrik gerektirir. Kataloğumuzdaki diğer tüm yana kayar kapı motorları tek fazlı 230 V ile çalışırken, TUB 4000 bu konuda ayrışır.
Kılavuzu inceleyenler için bir not: DPRO500 kontrol ünitesinin kendi bölümünde hem üç fazlı hem tek fazlı besleme anlatılır — çünkü aynı ünite farklı motorlarla kullanılabilir. Ancak TUB 4000 motorunun kendisi üç fazlıdır (kılavuz bölüm 13); tek fazla çalıştırılamaz.
Sipariş vermeden önce kapının bulunduğu noktada 380/400 V trifaze hat olup olmadığını kontrol edin. Trifaze hat yoksa çekilmesi gerekir; bu, motorun kendisinden daha maliyetli olabilir. Tesisinizde yalnızca tek faz varsa, 2500 kg'a kadar olan kapılarda RUN 2500 veya RUN 2500 İnvertörlü modelleri tek fazlı alternatiflerdir.
Nice TUB 4000 Teknik Özellikleri
- Kapı kapasitesi: 4000 kg'a kadar · 30 metreye kadar kanat
- Besleme: 3 ~ 400 V AC ±10% · 50 Hz · üç faz
- Güç: 580 W · nominal akım 1,6 A
- Tepe torku: 216 Nm
- Nominal tork: 65 Nm
- Hız: 16 cm/s (0,16 m/s · 9,50 m/dak)
- Çalışma sıklığı: 5 metreye kadar kanatta saatte 42, 30 metrelik kanatta saatte 7 çevrim
- Koruma sınıfı: IP54 — toza karşı korumalı, her yönden su sıçramasına dayanıklı
- Çalışma sıcaklığı: -20°C ile +55°C arası
- Ölçüler ve ağırlık: 580 × 480 × 240 mm · 60 kg
- Pinyon: Z18, modül 6, adım 18,8 mm
- Kontrol ünitesi: DPRO500 (dâhili)
- Fren: kendinden frenli yapı
Nice TUB 4000 Kapınıza Uygun mu? Kanat Uzunluğuna Göre Çevrim Limitleri
Bu, TUB 4000'de en çok yanlış anlaşılan konudur. Motorun saatte kaç kez çalışabileceği tek bir sayı değildir; kanat uzadıkça her manevra uzar, motor ısınır ve izin verilen çevrim sayısı hızla düşer. 30 metrelik bir kapıda bir açılış-kapanış çevrimi tek başına yaklaşık 6,5 dakika sürer — bu yüzden saatlik sayı tek haneye iner. Kılavuzun Tablo 1'indeki resmî limitler:
| Kanat uzunluğu | Saatteki azami çevrim |
|---|---|
| 5 metreye kadar | 42 çevrim/saat |
| 5 – 10 metre | 21 çevrim/saat |
| 10 – 15 metre | 14 çevrim/saat |
| 15 – 20 metre | 10 çevrim/saat |
| 20 – 25 metre | 8 çevrim/saat |
| 25 – 30 metre | 7 çevrim/saat |
Kapınız hangi aralıktaysa kararınızı o satıra göre verin. 30 metrelik bir hangar kapısında saatte 7 çevrim, yoğun bir araç trafiği için yeterli olmayabilir — böyle bir durumda kapıyı ikiye bölüp iki motorla çalıştırmak çoğu zaman daha doğru bir çözümdür.
Nice TUB 4000 Öne Çıkan Özellikleri
216 Nm Tepe Torku — Kaç Newton Eder?
Kılavuz TUB 4000 için kuvveti Newton olarak değil, tork olarak verir: tepe 216 Nm, nominal 65 Nm. Pinyon Z18 ve modül 6 olduğu için bölüm dairesi çapı 108 mm'dir; buradan hesaplanan değerler:
- Kalkış kuvveti ≈ 4000 N (216 Nm) — duran kapıyı harekete geçirirken kısa süreliğine
- Sürekli kuvvet ≈ 1200 N (65 Nm) — kapı hareket hâlindeyken
Kapı seçiminde belirleyici olan ikinci rakamdır. 4000 kg'lık bir kapıyı hareket ettirmek için gereken kuvvet ray durumuna göre dramatik biçimde değişir; bu ölçekte kurulum öncesi kuvvet ölçümü şarttır, tahminle ilerlenmez.
Kendinden Frenli Yapı
TUB 4000 kendinden frenli bir dişli motordur. 4000 kg'lık bir kanat durduğunda ataletiyle kaymaya devam etme eğilimindedir; dâhili fren bu hareketi keser ve kapıyı bulunduğu konumda tutar. Eğimli zeminlerde ve rüzgâra açık geniş kanatlarda bu özellik güvenlik açısından belirleyicidir.
IP54: Serinin En Yüksek Koruma Sınıfı
Kataloğumuzdaki diğer tüm yana kayar kapı motorları IP44'tür; TUB 4000 IP54 sınıfındadır. Pratik farkı: toza karşı korumalı (IP4x değil IP5x) ve her yönden gelen su sıçramasına dayanıklı. Liman, maden sahası, çimento tesisi gibi tozlu ve ıslak endüstriyel ortamlarda bu fark önemlidir.
DPRO500 Kontrol Ünitesi
Motor, DPRO500 endüstriyel kontrol ünitesiyle birlikte gelir. Ünite mekanik limit anahtarı üzerinden açılma ve kapanma konumlarını öğrenir, güvenlik kenarı (STOP SAFETY EDGE) girişi içerir ve Oview programlama ünitesiyle ayarlanabilir. Zıt yönde hareket eden iki kanatlı kurulumlarda iki kontrol ünitesi birlikte çalışacak şekilde bağlanabilir.
EN 13241-1 Uyumu ve Güvenlik
Doğru kurulduğunda TUB 4000, EN 13241-1 ve 2006/42/EC Makine Direktifi gerekliliklerini karşılar. Bu ölçekte bir kapıda ezilme ve darbe riskine karşı kılavuz üç yöntemden birini şart koşar: operatör gözetiminde basılı tutarak çalıştırma, aktif güvenlik kenarıyla yarı otomatik çalışma veya güvenlik kenarı ile en az bir çift fotosel içeren tam otomatik çalışma. Kurulumu mutlaka yetkili ekibe yaptırın.
Nice TUB 4000 Nerelerde Kullanılır?
- Hangar ve uçak bakım tesisleri: 30 metreye kadar dev kanatlarda
- Fabrika ana girişleri: 4000 kg'a kadar ağır çelik kapılarda
- Liman ve lojistik terminalleri: IP54 koruma sınıfıyla tuzlu ve nemli ortamlarda
- Maden sahaları ve çimento tesisleri: toz yoğun ortamlarda
- Askerî ve kritik tesis girişleri: kendinden frenli yapı ve üç fazlı güç altyapısıyla
Kapınız 2500 kg'ın altındaysa veya tesisinizde trifaze hat yoksa, tek fazlı RUN 2500 ya da RUN 2500 İnvertörlü modelleri daha uygun ve daha ekonomik olacaktır.
Nice TUB 4000 Paket İçeriği
Bu ürün 1 adet TUB4000 motorunu (DPRO500 kontrol ünitesi dâhili) içerir. Fotosel, güvenlik kenarı, flaşör, radyo alıcı, kumanda ve kremayer dâhil değildir. TUB 4000 modül 6 pinyonla çalışır; bu ölçekteki kapılarda kremayer kapının uzunluğuna göre özel olarak hesaplanır. Proje bazlı aksesuar listesi için bize ulaşın.
Nice TUB 4000 Montaj Adımları
Aşağıdaki sıra, Nice TUB 4000 ile gelen Türkçe kılavuzun kurulum bölümünün özetidir ve kurulumun nasıl ilerlediğini anlamanız içindir. Montaj; elektrik bağlantısı, güvenlik cihazlarının testi ve EN 12453 kuvvet ölçümü gerektirir. Bu işi yetkili bir teknisyenin yapmasını öneririz.
1. Temel ve montaj plakası
Yeterince büyük bir temel çukuru kazılır ve elektrik kabloları için bir veya daha fazla boru döşenir. Dört ankraj, plakanın altına ve üstüne birer somun gelecek şekilde temel plakasına takılır. Beton dökülür ve sertleşmeden önce plakanın kanada paralel ve tam terazide olduğu kontrol edilir.
2. Motorun yerleştirilmesi ve kremayer
Gövde motordan çıkarılır, redüktörlü motor plakaya kanada tam paralel yerleştirilip dört somunla sabitlenir. Pinyonun kilidi açılır, kanat tamamen açılır ve kremayer pinyon referans alınarak kanada sabitlenir. Kremayer ile pinyon arasında 2–3 mm boşluk bırakılır; kanadın ağırlığı motora binmemelidir. TUB 4000'in pinyonu modül 6'dır, kremayer de buna uygun seçilmelidir.
3. Limit anahtarı braketleri
Açılma ve kapanma braketleri kremayerin dış taraflarına sabitlenir. Limit anahtarı devreye girdikten sonra kanat 2–3 cm daha ilerlediği için braketler mekanik durduruculardan yeterince uzağa konur. Pinyon kilitlenir, gövde takılır ve kapak kapatılır; motorun sağındaki güvenlik mikro anahtarının devreye girdiği kontrol edilir.
4. Güvenlik cihazlarının ve konumların öğretilmesi
DPRO500'e enerji verildiğinde yeşil L2 LED'i saniyede bir yanıp sönmeli, kırmızı SAFETY LED'i sabit yanmalıdır. Önce STOP / güvenlik kenarı girişine bağlı cihazlar tanıtılır: DIP 1 ON yapılır ve STOP düğmesi, kırmızı LED sabit yanana kadar yaklaşık 3 saniye basılı tutulur. Hemen ardından Aç ve Kapat düğmeleriyle kapının açılma ve kapanma konumları öğretilir. İki işlem kesintisiz ve art arda yapılmalıdır; tanıtma sırasında en az bir güvenlik cihazı bağlı olmalıdır.
Aç düğmesine basıldığında kapı kapanma yönüne gidiyorsa motor soketindeki V ve W fazlarının yeri değiştirilir. Üç fazlı motorlarda dönüş yönü faz sırasına bağlıdır.
Nice TUB 4000 Kumanda Bağlantısı
DPRO500 kontrol ünitesinde dahili alıcı yoktur. Kart üzerindeki SM soketine SMXI, SMXIS, OXI veya OXIT tipi bir Nice alıcı takılır; alıcı ürünle gelmez. Kumandalar bu alıcıya, alıcının kendi düğmesi ve LED'iyle kaydedilir. Nice OXIBD gibi bir OXI alıcı "Genişletilmiş Mod 2"de programlandığında kumanda düğmelerine aç, kapat, dur, adım adım, kısmi açma ve kilitleme gibi komutlar ayrı ayrı atanabilir. Alıcı takılırken kontrol ünitesinin şebeke beslemesi mutlaka kesilmelidir.
Güvenlik cihazlarından biri devredeyken DPRO500 radyo komutlarını kabul etmez; kapı yalnızca kablolu butonla, kapıyı gören bir kişi tarafından kumanda edilebilir.
Nice TUB 4000 Çalışma Modları ve Otomatik Kapanma
DPRO500'ün çalışma modu kart üzerindeki 4'lü DIP anahtarıyla seçilir. DIP 1 konum ve güvenlik cihazı öğrenme içindir; öğrenme bitince OFF'a alınır.
| DIP 3 | DIP 4 | Çalışma modu |
|---|---|---|
| OFF | OFF | Basılı tutarak çalıştırma: düğme bırakılınca kapı durur. |
| OFF | ON | Endüstriyel mod: yarı otomatik açma, basılı tutarak kapatma. |
| ON | OFF | Yarı otomatik: kapı komutla açılır, komutla kapanır. |
| ON | ON | Otomatik: ayarlanan bekleme süresinden sonra kapı kendiliğinden kapanır. |
Otomatik ve yarı otomatik modlar, konumlar öğretildikten sonra çalışır.
Otomatik kapanma bekleme süresi nasıl kaydedilir?
- DIP 3 ve DIP 4'ü ON yapın.
- Kapıyı tam açık konuma getirecek bir aç komutu verin.
- Kapı tamamen açılınca istediğiniz bekleme süresi kadar bekleyin, sonra kapat komutu verin.
Beklediğiniz süre otomatik kapanma süresi olarak kaydedilir. Süreyi değiştirmek için işlem tekrarlanır.
Hafızayı silme (fabrika ayarına dönüş)
- DIP 1, 2, 3 ve 4'ü ON yapın; kırmızı ve yeşil LED'ler hızlı yanıp sönmeye başlar.
- STOP düğmesini, LED'ler sabit yanana kadar yaklaşık 3 saniye basılı tutup bırakın; kontrol ünitesi sıfırlanır.
- DIP anahtarlarını OFF'a alın ve güvenlik cihazı ile konum öğrenmesini yeniden yapın.
Nice TUB 4000 Arıza Kodları ve Sorun Giderme
DPRO500 durumunu iki LED'le bildirir: yeşil OK (L2) ve kırmızı UYARI (L1). Sinyaller "N kez yanıp sönme, kısa ara, N kez yanıp sönme, uzun ara" düzeninde tekrarlanır. Harici flaşör için ayrıca NDA040 kartı gerekir. Kapaktaki kırmızı STOP düğmesine basmak bazı uyarıları siler.
Yeşil OK LED'i (L2)
| Sinyal | Anlamı | Ne yapılmalı? |
|---|---|---|
| 2 kez | Fotosel devrede | Hareket başında fotosel izin vermiyor. Engel olup olmadığına ve fotosellerin birbirini görüp görmediğine bakın. |
| 4 kez | STOP veya ALT girişi devrede | Bu girişlere bağlı cihazı kontrol edin. |
| 6 kez | Hareket sınırlayıcı | Saatlik hareket sınırı aşıldı; motor bir süre bekler. |
| 9 kez | Otomasyon kilitli | "Kilidi kaldır" komutu gönderin veya yüksek öncelikli adım adım komutuyla hareket ettirin. |
Kırmızı UYARI LED'i (L1)
| Sinyal | Anlamı | Ne yapılmalı? |
|---|---|---|
| 2 kez | Güvenlik testi hatası | Güvenlik cihazı tanıtma işlemini yeniden yapın. |
| 3 kez | Limit anahtarları ters | STOP'a basıp hatayı silin; LIMIT SWITCH klemensinde açılma ve kapanma limit bağlantılarının yerini değiştirin. |
| 4 kez | Güvenlik limit anahtarı aşıldı | Kapıyı elle ortaya getirip STOP'a basın; öğretilen konumların doğruluğunu değerlendirin. |
| 5 kez | EEPROM / parametre hatası | Beslemeyi kesip yeniden verin. Sürerse hafızayı silip kurulumu tekrarlayın; o da çözmezse kart değiştirilir. |
| 6 kez | Kontaktör hatası | Tüm beslemeyi birkaç saniye kesip yeniden deneyin. Sürerse kartta veya motor bağlantısında arıza vardır. |
| 7 kez | RS485 iletişim hatası | Motor ile kontrol ünitesi arasındaki kabloyu ve bağlantıları kontrol edin. |
| 8 kez | Enkoder hatası | Motor–kontrol ünitesi kablosunu, özellikle 6 renkli enkoder tellerini kontrol edin. |
| 9 kez | Limit anahtarı öğrenme hatası | Açılma ve kapanma konumlarını yeniden öğretin. |
| 10 kez | Hareket zaman aşımı | Hareket varsayılan 60 saniyeden uzun sürdü. Kapının önünde engel olup olmadığını kontrol edin ve konumları yeniden öğretin. |
Komut verilince hiçbir şey olmuyor ve OK LED'i yanıp sönmüyorsa kontrol ünitesinin 230/400 V şebekeye bağlı olduğunu ve sigortaların atmadığını kontrol edin. Kırmızı SAFETY LED'i sönükse güvenlik zinciri açıktır: ALT girişi, kırmızı STOP düğmesi, motorun ısıl koruması veya motor kilidinin açık olup olmadığına bakın.
Kumanda kapıyı açmıyorsa önce kumandanın ışığına bakın. Işık yanmıyorsa pil bitmiştir. Işık yanıyor ama kapı tepki vermiyorsa kumanda alıcıya kayıtlı değildir ya da kaydı silinmiştir.
Elektrik Kesildiğinde Nice TUB 4000 Elle Nasıl Açılır?
TUB 4000 kendinden frenlidir; elektrik yokken kanat elle itilemez. Motorun mekanik kilidi ürünle verilen anahtarla açılır ve kapı elle hareket ettirilir; kilitlemek için adımlar ters sırayla yapılır. Kilit açıkken güvenlik zinciri açılır ve kontrol ünitesi motoru çalıştırmaz. Motor arızalandığında da kilidi açmayı deneyebilirsiniz; kilit mekanizması sağlamsa kapı elle kullanılabilir.
Kılavuz, kilit açıkken kanadın 225 N'yi aşmayan bir kuvvetle (yaklaşık 23 kg itiş) elle hareket ettirilebilmesini şart koşar. Daha fazla kuvvet gerekiyorsa ray ve tekerlekler kontrol edilmelidir; 4 tona varan kanatlarda bu mekanik kontrol motor seçimi kadar önemlidir.
Nice TUB 4000 Montaj, Garanti ve Teknik Servis
Kosifoğlu Otomatik Kapı Sistemleri Nice Türkiye yetkili bayisidir. TUB 4000 kapı motorunun satışını, profesyonel montajını ve satış sonrası teknik servisini birlikte veriyoruz. Ürün 2 yıl resmî Nice garantisi kapsamındadır.
Bu ölçekteki kurulumlar proje işidir: kapı ağırlığı, ray durumu, trifaze altyapı ve güvenlik donanımı birlikte değerlendirilmelidir. Kapınızın ölçülerini ve kullanım yoğunluğunu bize iletin; keşif yapıp doğru çözümü birlikte belirleyelim.
Türkiye geneline kargo gönderiyoruz. Montaj hizmetimiz İstanbul Anadolu Yakası ile Kocaeli'nin Gebze, Çayırova, Darıca ve Dilovası ilçelerini kapsar.
