Nice HYPPO 7005 Dairesel Kapı Motoru Seti

Nice HYPPO 7005 Dairesel Kapı Motoru Seti Nedir?

Nice HYPPO 7005 (HY7005), kanatlı bahçe kapıları için üretilen, kendinden kilitli 230 V AC motorlu, galvanizli ve boyalı, kesilmeyi önleyici mafsallı kollu kapı motorudur. Piston tipi motorların sığmadığı, kalın kolonlu veya geniş sütunlu girişlerde kolona yüzeyden monte edilir; mafsallı kol kanadı çekerek açar.

HYPPO7005KIT seti; 2 adet HY7005 motor, MC800 kontrol ünitesi, OXIBD soketli alıcı, EPM fotosel, ELAC flaşör ve 2 adet Nice INTI2 kumanda içerir. Tek motor tanımı ve tüm teknik değerler bu sayfadaki Türkçe kılavuzun "Teknik veriler" tablosundadır.

Nice HYPPO 7005 Özellikleri ve Avantajları

Mafsallı kol ile geniş kolon uyumu

Mafsallı kol, motorun kolonun yüzüne takılmasına izin verir; menteşe ile kolon yüzü arasındaki mesafe büyük olsa da kanat açılır. Kol galvanizli ve boyalıdır, kesilmeye karşı korumalıdır.

Kendinden kilitli motor

Motor kendinden kilitlidir; kanat kapalı konumda ek elektrikli kilide gerek kalmadan kilitli kalır. Elektrik kesintisinde anahtarla çözülür.

MC800 kontrol ünitesi

MC800, bir veya iki adet 230 V kanatlı kapı motorunu yöneten, Nice BlueBUS teknolojili kontrol ünitesidir. Bekleme (otomatik kapanma) süresi 5–180 saniye arasında ayarlanır; kanatların açılma/kapanma gecikmesi programlanır, yumuşak kalkış, yavaşlama ve yaya geçişi (tek kanat açma) işlevleri vardır. Flaşör çıkışı 230 V'tur, elektrikli kilit çıkışı 12 V AC 15 VA'dır. Radyo alıcısı SM yuvasına takılır (sette OXIBD).

Sağ ve sol montaj

Aynı motor sağ veya sol kanada takılır; kapıya içeriden bakıldığında sol kanattaki motor "sol HYPPO" olarak adlandırılır ve montaj tarafı kılavuzdaki şemaya göre ayarlanır.

Nice HYPPO 7005 Nerelerde Kullanılır?

• Kalın kolonlu bahçe kapıları: piston motorun sığmadığı girişler
• Müstakil ev ve apartman kapıları: 230 V, MC800 kontrol üniteli kurulum
• Dışarıdan elle açma gereken girişler: dışarıdan kilit çözmeye uygun tasarım

Kanat ölçüsü ve ağırlığının uygunluğu kılavuzdaki "Kullanım sınırları" grafiğinden kontrol edilmelidir. Piston tipi tercih ediliyorsa TOONA 4005 seti veya WINGO 5000 seti değerlendirilebilir.

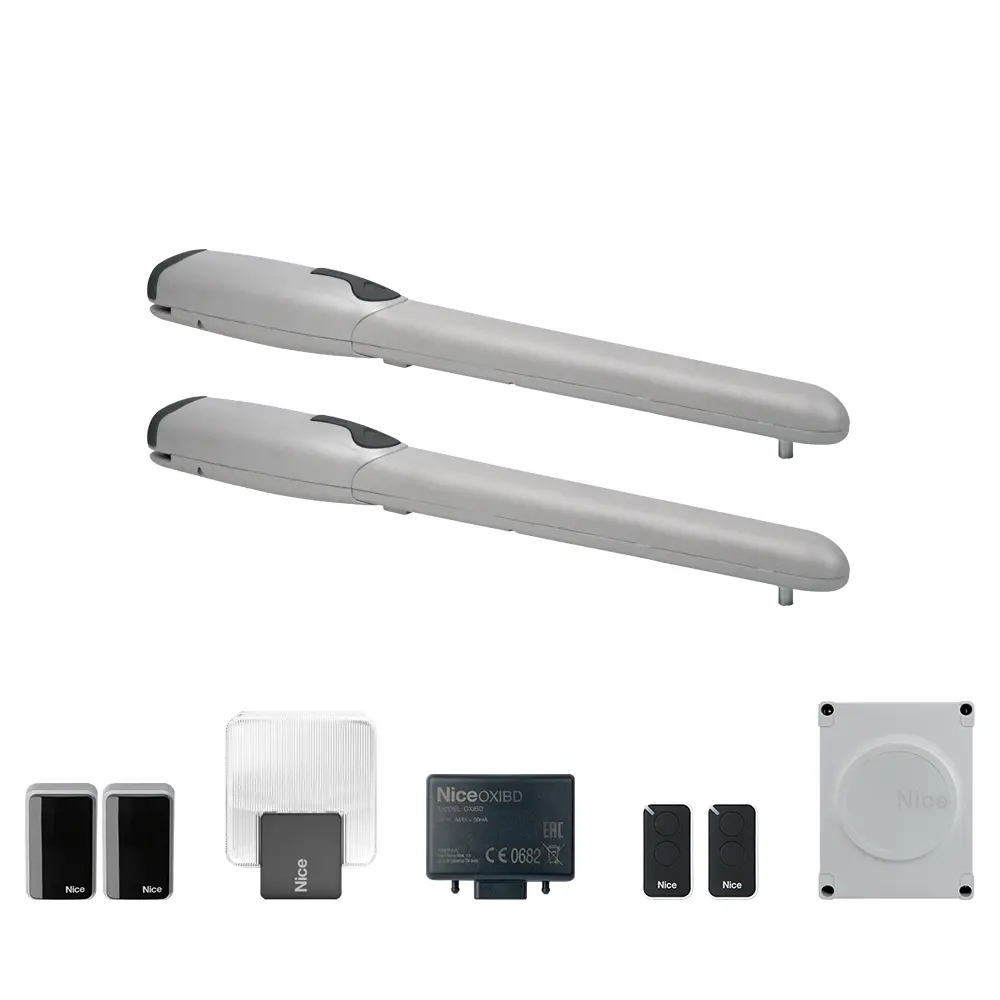

Nice HYPPO 7005 Set İçeriği

• 2 Adet Nice HY7005 motor (mafsallı kollu)
• 1 Adet Nice MC800 kontrol ünitesi
• 1 Adet Nice OXIBD soketli alıcı
• 1 Takım Nice EPM fotosel
• 1 Adet Nice ELAC flaşör (230 V)
• 2 Adet Nice INTI2 kumanda

Nice HYPPO 7005 Montaj Adımları

Özet üretici kılavuzuna dayanır; ölçü şemaları ve uygulama tablosu için bu sayfadaki Türkçe kılavuzu indirin.

• Talimatlar okunur; kapının otomasyona uygun ve yapısının sağlam olduğu kontrol edilir.
• Montaj tarafı (sol/sağ) belirlenir; motor vidalarla plakaya sabitlenir.
• A braketi kolona, B braketi kapıya kılavuzdaki ölçülere uyarak sabitlenir; küçük hizalama farkları braketteki uzun deliklerle giderilir.
• Açılma durdurucuları kurulur, kontrol ünitesi bağlanır ve konumlar öğretilir; güvenlik testleri yapılır.

Nice HYPPO 7005 Kumanda Nasıl Tanıtılır?

Kumandalar kontrol ünitesine takılan OXIBD alıcıya kaydedilir. Nice alıcılarında iki yöntem vardır:

• Mod 1 (tüm düğmeler): alıcının üzerindeki düğmeye basılı tutun, LED'i yeşil yanınca bırakın; 10 saniye içinde kumandanın herhangi bir düğmesine basılı tutun. LED'in 3 kez yeşil yanıp sönmesi kaydı onaylar. Bu yöntemde 1. düğme adım adım (aç-dur-kapat), 2. düğme yaya geçişi (tek kanat), 3. düğme aç, 4. düğme kapat komutunu verir.
• Mod 2 (tek düğmeye seçilen komut): her düğmeye ayrı komut atanır; örneğin INTI2'nin bir düğmesi iki kanadı, diğeri yalnız yaya kanadını açabilir.

Çalışan bir kumanda varsa yeni kumanda alıcının yanında kopyalanabilir: yeni kumandanın düğmesi birkaç saniye basılı tutulur, eski kumandanın aynı düğmesine yavaşça 3 kez, ardından yeni kumandaya bir kez basılır. Nice INTI, ERA ONE ve MYGO kumandalar uyumludur; ayrıntılı adımlar alıcının kılavuzundadır.

Dairesel Kapı Otomatik Kapanma Süresi Nasıl Ayarlanır?

MC800'de otomatik kapanma (bekleme) süresi 5–180 saniye, ön yanıp sönme 0–10 saniye arasında ayarlanır; kanatların açılma ve kapanma gecikmesi ayrı ayrı programlanır. Ayarlar kontrol ünitesindeki LED kılavuzlu düğmelerle ya da Opera sistemi ve Pro-View ekranıyla yapılır.

Nice HYPPO 7005 Arıza ve Sorun Giderme

MC800, açılışta beslemenin ve kontrol ünitesinin doğru çalıştığını gösterir; arızaları flaşörün ve onay LED'inin yanıp sönmesiyle otomatik teşhis eder. Sık görülen durumlar:

• Kumanda çalışmıyor: pili ve kumandanın OXIBD'ye kayıtlı olduğunu kontrol edin.
• Kanatlar çalışmıyor, LED'ler sönük: 230 V beslemeyi ve sigortaları kontrol edin.
• Kanat kapanırken geri açılıyor: fotoselin önünde engel olabilir veya hizası bozulmuştur; ya da kanat sürtünüyordur, kuvvet ayarını ve menteşeleri kontrol edin.
• Kanatlar birbirine çarpıyor: kanat gecikmesi (önce açılan/sonra kapanan kanat) yeniden programlanmalıdır.

Elektrik Kesildiğinde HYPPO ile Kapı Nasıl Açılır?

Kılavuza göre kilit kapağını yukarı kaydırın, anahtarı takıp saat yönünde çevirin ve kolu çevirin; kapı elle hareket ettirilir. Dışarıdan kilit çözme düzeni kurulmuşsa topuz aşağı çekilerek 1 konumuna getirilir ve kanat elle açılır. 230 V motorlarda akü desteği yoktur.

Nice HYPPO 7005 Montaj ve Servis

Kosifoğlu Otomatik Kapı Sistemleri olarak Nice yetkili bayisi sıfatıyla HYPPO satışı, montajı ve servisini yapıyoruz. Türkiye geneline gönderim yapıyoruz; 3.500 TL üzeri siparişlerde kargo ücretsizdir. Diğer modelleri dairesel kapı motoru kategorisinde karşılaştırabilirsiniz. Kurulumdan sonra kullanıcıya çalışma şekli ve uygunsuz kullanımın riskleri açıklanmalı, güvenlik cihazları düzenli test edilmelidir. Garanti süresi 2 yıldır.
