Nice WINGO 5000 Dairesel Kapı Motoru Seti

Nice WINGO 5000 Dairesel Kapı Motoru Seti Nedir?

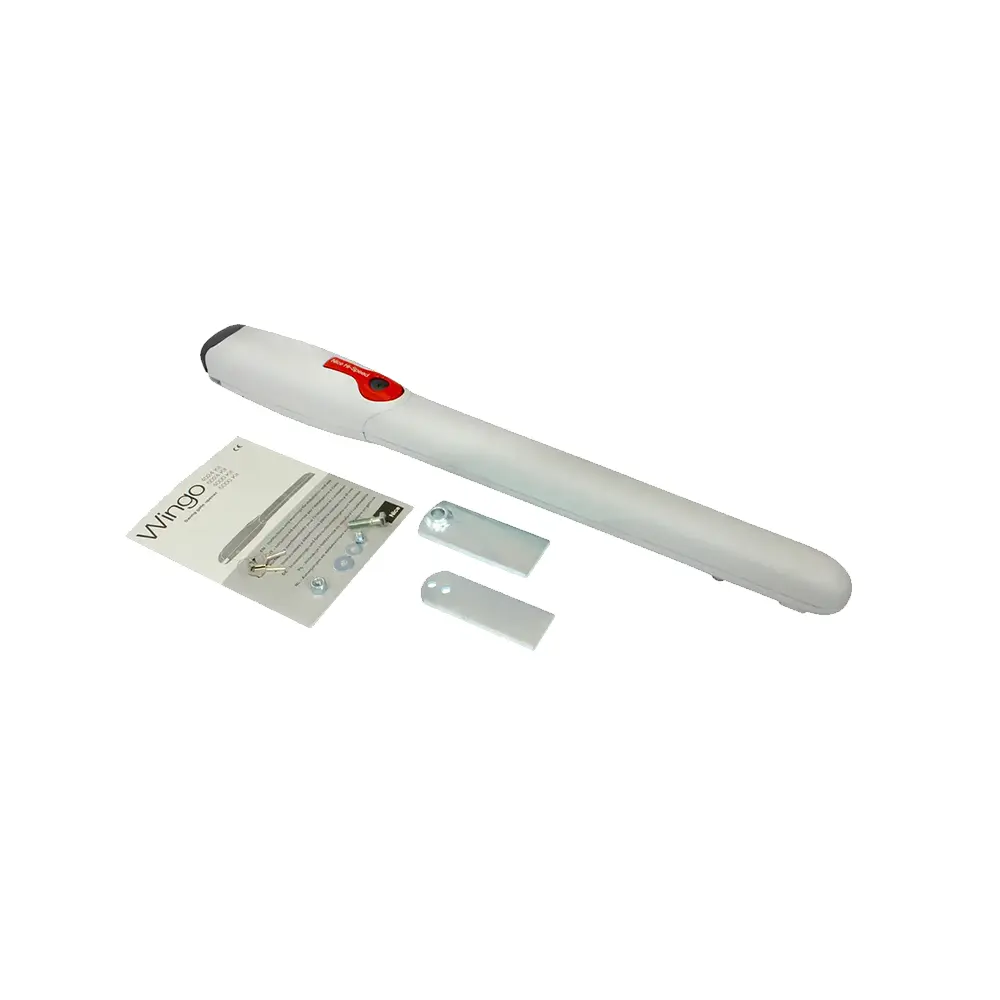

Nice WINGO 5000, İtalyan Nice S.p.A.'nın kanatlı (dairesel açılır) bahçe kapıları için ürettiği, 230 V AC motorlu, sonsuz vidalı redüktörlü kollu (pistonlu) kapı motorudur. Kanadın iç yüzüne ve kolona braketlerle monte edilir; 3,5 metreye kadar kanatları açar. Üretici kılavuzu WINGO'yu yalnızca konutlarda kanatlı kapılar için tanımlar.

WINGO5BDKCE ürün koduyla satılan çift kanatlı kapı seti; 2 adet Nice WG5000 motor, 1 adet Nice MC800 kontrol ünitesi, 1 adet Nice OXIBD soketli alıcı, 1 takım Nice EPM fotosel, 1 adet Nice ELAC flaşör (230 V), 2 adet Nice INTI2 kumanda içerir. Kutudan çıktığı haliyle kuruluma hazırdır.

Nice WINGO 5000 Teknik Özellikleri

• Besleme: 230 V AC 50 Hz
• Akım / Güç: 1,5 A (nominal 0,5 A), 200 W (nominal 130 W)
• İtme Kuvveti: 1700 N (nominal 600 N)
• Strok: 470 mm – Hız: 0,013 m/s
• Çalışma Sıklığı: nominal kuvvette saatte 30 çevrim
• Koruma Sınıfı: IP44 – Çalışma Sıcaklığı: -20°C ile +50°C
• Motor Ölçüsü: 920x98x95 mm, 6 kg
• Kullanım Ömrü: kılavuzun zorlanma tablosuna göre tahminen 80.000 – 250.000 hareket çevrimi

Nice WINGO 5000 Kaç Metre ve Kaç Kilo Kapıyı Açar?

Değerler Nice Türkiye kataloğundaki WINGO 5000 kullanım sınırı grafiğinden okunmuştur; kanat uzadıkça taşınabilecek ağırlık azalır. Kapalı yüzeyli (dolu) kanatlarda ve rüzgârlı yerlerde kılavuz zorlanmanın arttığını belirtir; bu durumda bir üst modele çıkmak motor ömrünü uzatır.

Nice anahtarlı kilit çözme ve açılmada mekanik sınır anahtarı vardır.

Nice WINGO 5000 Özellikleri ve Avantajları

Kendinden kilitli redüktör

Sonsuz vidalı redüktör kanadı kapalı ve açık konumda kilitli tutar; rüzgâr kanadı itemez. Elektrik kesintisinde motor anahtarla çözülür ve kanat elle açılır.

MC800 kontrol ünitesiyle akıllı çalışma

MC800, bir veya iki adet 230 V kanatlı kapı motorunu yöneten, Nice BlueBUS teknolojili kontrol ünitesidir. Bekleme (otomatik kapanma) süresi 5–180 saniye arasında ayarlanır; kanatların açılma/kapanma gecikmesi programlanır, yumuşak kalkış, yavaşlama ve yaya geçişi (tek kanat açma) işlevleri vardır. Flaşör çıkışı 230 V'tur, elektrikli kilit çıkışı 12 V AC 15 VA'dır. Radyo alıcısı SM yuvasına takılır (sette OXIBD).

Yaya geçişi ve kanat gecikmesi

Çift kanatlı kurulumda bir kanat önce açılır, sonra kapanır; böylece kanatlar birbirine çarpmaz. Yaya geçişi komutuyla yalnızca bir kanat açılır.

Güvenlik ve uyumluluk

Engel algılama, fotosel ve STOP girişleriyle kanat bir engelde durur veya geri döner. Adım adım ve OPEN girişlerine kart okuyucu, şifreli tuş takımı veya plaka tanıma sistemi bağlanabilir. 230 V motorlarda akü desteği yoktur.

Nice WINGO 5000 Nerelerde Kullanılır?

• Villa ve müstakil ev bahçe kapıları: 3,5 m'ye kadar kanatlı demir veya alüminyum kapılar
• Yaya ve araç kapısı ayrımı: yaya geçişi komutuyla tek kanadın açılması
• Dar kolonlu girişler: 98 mm genişliğinde ince gövde

Yoğun kullanılan veya ağır kapılarda 24 V TOONA serisi (TOONA 5024 seti) önerilir.

Nice WINGO 5000 Set İçeriği

• 2 Adet Nice WG5000 motor
• 1 Adet Nice MC800 kontrol ünitesi
• 1 Adet Nice OXIBD soketli alıcı
• 1 Takım Nice EPM fotosel
• 1 Adet Nice ELAC flaşör (230 V)
• 2 Adet Nice INTI2 kumanda

Fotoseller kontrol ünitesinin PHOTO girişine bağlanır. Kumanda sayısını bu sayfadan artırabilirsiniz; ilave kumandalar aynı alıcıya kaydedilir.

Nice WINGO 5000 Montaj Adımları

Aşağıdaki özet üretici kılavuzunun montaj bölümüne dayanır. Tam prosedür, A–B ölçü grafikleri ve güvenlik uyarıları için bu sayfadaki Türkçe kılavuzu indirin. Montaj yetkili teknisyen tarafından yapılmalıdır.

1. Ön kontroller

• Kapının mekanik yapısı sağlam olmalı; kanat elle açılıp kapatılırken sürtünme her noktada eşit olmalı ve kanat bırakıldığı konumda durmalıdır.
• Kanat ölçüsü ve ağırlığı yukarıdaki sınırların içinde olmalıdır; içe açılan standart kuruluma göre dışa açılan kapılarda besleme kabloları ters bağlanır.

2. Arka braket (kolon/duvar)

• Kolonun kenarından ölçülen C değeri kılavuzdaki Grafik 2'ye konur ve A, B ölçüleriyle en büyük açılma açısı bulunur. Doğrusal hareket için A ve B değerleri birbirine yakın olmalıdır.
• Arka braket sabitleme plakasına kaynaklanır; gerekirse A ve B değerlerine göre kesilir.

3. Ön braket (kanat) ve motorun takılması

• Ön braket, Tablo 1'deki D ve E ölçülerine göre kanadın sağlam bir yerine kaynaklanır (kaynak mümkün değilse PLA8 braketi kullanılır).
• Motor arka brakete vida-somunla takılır; somun sonuna kadar sıkılıp 1/10 tur gevşetilerek küçük bir boşluk bırakılır. Ön brakete takılan vida ise tam sıkılır.

4. Sınır durdurucuların ayarı

• Motorun kilidi çözülür, kanat elle istenen açık konuma getirilir ve mekanik durdurucu pime dayanacak şekilde sabitlenir. Kapanma durdurucusu olan modellerde aynı işlem kapalı konum için yapılır.

5. Bağlantı, öğrenme ve test

• Motor kablosu ve topraklama kılavuzdaki şemaya göre kontrol ünitesine bağlanır.
• Kontrol ünitesine bağlı cihazlar tanıtılır, ardından açılma ve kapanma konumları öğretilir.
• Kilit çözülmüş kanadın elle 390 N'dan (yaklaşık 40 kg) fazla kuvvet gerektirmeden hareket ettiği kontrol edilir. Fotoseller tek tek, darbe kuvveti EN 12445'e göre test edilir.

Nice WINGO 5000 Kumanda Nasıl Tanıtılır?

Kumandalar kontrol ünitesine takılan OXIBD alıcıya kaydedilir. Nice alıcılarında iki yöntem vardır:

• Mod 1 (tüm düğmeler): alıcının üzerindeki düğmeye basılı tutun, LED'i yeşil yanınca bırakın; 10 saniye içinde kumandanın herhangi bir düğmesine basılı tutun. LED'in 3 kez yeşil yanıp sönmesi kaydı onaylar. Bu yöntemde 1. düğme adım adım (aç-dur-kapat), 2. düğme yaya geçişi (tek kanat), 3. düğme aç, 4. düğme kapat komutunu verir.
• Mod 2 (tek düğmeye seçilen komut): her düğmeye ayrı komut atanır; örneğin INTI2'nin bir düğmesi iki kanadı, diğeri yalnız yaya kanadını açabilir.

Çalışan bir kumanda varsa yeni kumanda alıcının yanında kopyalanabilir: yeni kumandanın düğmesi birkaç saniye basılı tutulur, eski kumandanın aynı düğmesine yavaşça 3 kez, ardından yeni kumandaya bir kez basılır. Nice INTI, ERA ONE ve MYGO kumandalar uyumludur; ayrıntılı adımlar alıcının kılavuzundadır.

Dairesel Kapı Otomatik Kapanma Süresi Nasıl Ayarlanır?

MC800'de otomatik kapanma (bekleme) süresi 5–180 saniye, ön yanıp sönme 0–10 saniye arasında ayarlanır; kanatların açılma ve kapanma gecikmesi ayrı ayrı programlanır. Ayarlar kontrol ünitesindeki LED kılavuzlu düğmelerle ya da Opera sistemi ve Pro-View ekranıyla yapılır.

Nice WINGO 5000 Arıza Kodları ve Sorun Giderme

MC800, açılışta beslemenin ve kontrol ünitesinin doğru çalıştığını gösterir; arızaları flaşörün ve onay LED'inin yanıp sönmesiyle otomatik teşhis eder. Sık görülen durumlar:

• Kumanda çalışmıyor: pili ve kumandanın OXIBD'ye kayıtlı olduğunu kontrol edin.
• Kanatlar çalışmıyor, LED'ler sönük: 230 V beslemeyi ve sigortaları kontrol edin.
• Kanat kapanırken geri açılıyor: fotoselin önünde engel olabilir veya hizası bozulmuştur; ya da kanat sürtünüyordur, kuvvet ayarını ve menteşeleri kontrol edin.
• Kanatlar birbirine çarpıyor: kanat gecikmesi (önce açılan/sonra kapanan kanat) yeniden programlanmalıdır.

Elektrik Kesildiğinde Kanatlı Kapı Nasıl Açılır?

Motorun kilit çözme yuvasına verilen anahtarı takıp çevirin; redüktör serbest kalır ve kanat elle açılır. Enerji geldiğinde anahtar ters çevrilerek motor yeniden kilitlenir. 230 V motorlarda akü desteği olmadığından, sık kesinti yaşanan yerlerde 24 V TOONA modelleri tercih edilebilir.

Nice WINGO 5000 Montaj ve Servis

Kosifoğlu Otomatik Kapı Sistemleri olarak Nice yetkili bayisi sıfatıyla Nice WINGO 5000 satışı, montajı ve satış sonrası servisini yapıyoruz. Türkiye geneline gönderim yapıyoruz; 3.500 TL üzeri siparişlerde kargo ücretsizdir. Bu sayfadaki montaj seçeneğiyle montajlı fiyat teklifi alabilir, tüm modelleri dairesel kapı motoru kategorisinde ve otomatik bahçe kapısı rehberimizde karşılaştırabilirsiniz.

Kılavuz düzenli bakım ister: tüm beslemeler kesilir, yapı parçalarındaki aşınma ve paslanma, vida bağlantılarının sıkılığı ve hareketli parçaların aşınması kontrol edilir, ardından tüm güvenlik testleri tekrarlanır. Ürün EN 13241-1, EN 12445 ve EN 12453 standartlarına uygundur; garanti süresi 2 yıldır.
