Nice WINGO 3524 HS Hızlı Dairesel Kapı Motoru
Teknik özellikler
- Çalışma Sıklığı (Kez/Saat)
- 30
- Koruma Sınıfı (IP)
- 44
- Ölçüler (mm)
- 920x98x95 h
- Kuvvet (N)
- 1500 N (nominal 650 N)
- Garanti Süresi
- 2 yıl
- Motor Gücü (Watt)
- 120 W (nominal 72 W)
- Marka
- Nice
- Ürün Kodu
- WINGO3524HS
- Motor Kodu
- WG3524HS
- Ürün Tipi
- Ekonomik Dairesel Açılır Kapı Motoru
- Set Tipi
- Tek motor
- Maksimum Tek Kanat Genişliği
- 3 metre
- Kullanım Yoğunluğu
- Saatte 30 çevrim (nominal kuvvette)
- Kullanım Alanı
- Müstakil
- Engel Algılama
- Var
- Plaka Okuma Sistemine
- Uyumlu (OPEN girişiyle)
- Gövde Rengi
- Gri
- Menşei
- İtalya
- Besleme Voltajı (Vac50/60 Hz)
- 230
- Çektiği Akım (A)
- 5 A (nominal 3 A)
- Motor Tipi
- 24 V DC, kendinden kilitli redüktörlü
- Hız (m/saniye)
- 0,040 m/s (hızlı)
- Strok
- 470 mm
- Kontrol Ünitesi
- MC824H
- Akü Desteği
- PSS124 (kontrol ünitesine)
- Çalışma Sıcaklığı
- -20°C ÷ 50°C
- Ağırlık (kg)
- 6
Nice WINGO 3524 HS (WINGO3524HS), 3 metreye kadar kanatlı bahçe kapıları için 24 V DC motorlu, kendinden kilitli kollu kapı motorudur. 1500 N itme kuvveti, 470 mm strok ve saatte 30 çevrim sunar; Kılavuz ömür tablosu kanatta 3,5 m'ye kadar kanat kanat taşır. MC824H kontrol ünitesiyle çalışır. Hızlı modeldir; 90° açılma yaklaşık 10 saniye. Kılavuz yalnızca konut kullanımı için tanımlar. Bu ürün tek motor olarak satılır; kontrol ünitesi ve aksesuarlar ayrıca alınır. 2 yıl garanti.
Nice WINGO 3524 HS Dairesel Kapı Motoru Nedir?
Nice WINGO 3524 HS, İtalyan Nice S.p.A.'nın kanatlı (dairesel açılır) bahçe kapıları için ürettiği, 24 V DC motorlu, sonsuz vidalı redüktörlü kollu (pistonlu) kapı motorudur. Kanadın iç yüzüne ve kolona braketlerle monte edilir; 3 metreye kadar kanatları açar. Üretici kılavuzu WINGO'yu yalnızca konutlarda kanatlı kapılar için tanımlar.

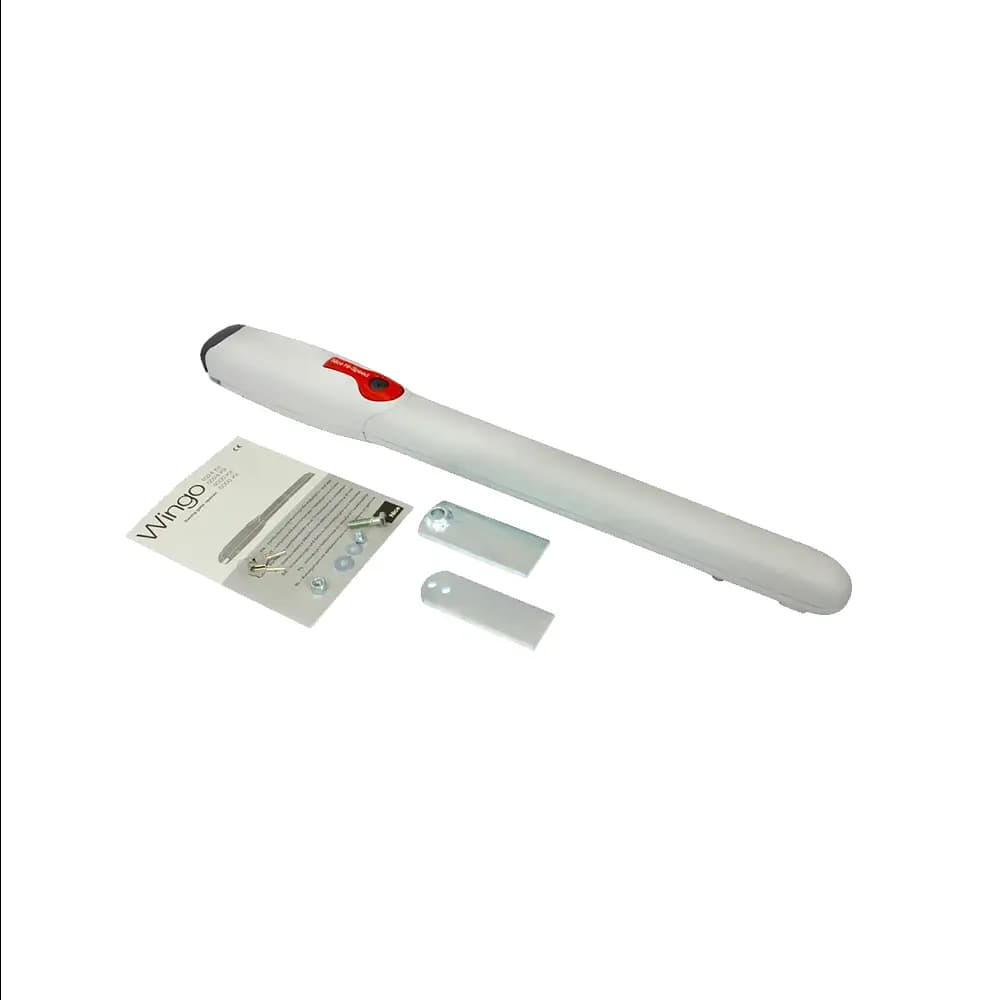

WINGO3524HS ürün koduyla tek motor olarak satılır: motor, ön ve arka bağlantı braketleri, montaj vidaları ve kilit çözme anahtarı kutudan çıkar. Kontrol ünitesi, kumanda, fotosel ve flaşör dahil değildir; motor MC824H kontrol ünitesiyle çalışır. Çift kanatlı kapı için iki motor gerekir; komple çözüm için aynı modelin setlerine bakın.
Nice WINGO 3524 HS Teknik Özellikleri
- Besleme: 24 V DC (kontrol ünitesinden; şebeke girişi 230 V)
- Akım / Güç: 5 A (nominal 3 A), 120 W (nominal 72 W)
- İtme Kuvveti: 1500 N (nominal 650 N)
- Strok: 470 mm – Hız: 0,040 m/s (hızlı)
- Çalışma Sıklığı: nominal kuvvette saatte 30 çevrim
- Koruma Sınıfı: IP44 – Çalışma Sıcaklığı: -20°C ile +50°C
- Motor Ölçüsü: 920x98x95 mm, 6 kg
- Kullanım Ömrü: kılavuzun zorlanma tablosuna göre tahminen 80.000 – 250.000 hareket çevrimi
Nice WINGO 3524 HS Kaç Metre ve Kaç Kilo Kapıyı Açar?
| Kanat uzunluğu | En fazla kanat ağırlığı |
|---|---|
| Katalog sınırı | 3 m kanat veya 200 kg |
| Kılavuz ömür tablosu | 3,5 m'ye kadar kanat |
Değerler Nice Türkiye kataloğundaki WINGO 3524 HS kullanım sınırı grafiğinden okunmuştur; kanat uzadıkça taşınabilecek ağırlık azalır. Kapalı yüzeyli (dolu) kanatlarda ve rüzgârlı yerlerde kılavuz zorlanmanın arttığını belirtir; bu durumda bir üst modele çıkmak motor ömrünü uzatır.
Hızlı modeldir: 90° açılma yaklaşık 10 saniye. Açılma ve kapanmada mekanik durdurucu vardır.
Nice WINGO 3524 HS Özellikleri ve Avantajları

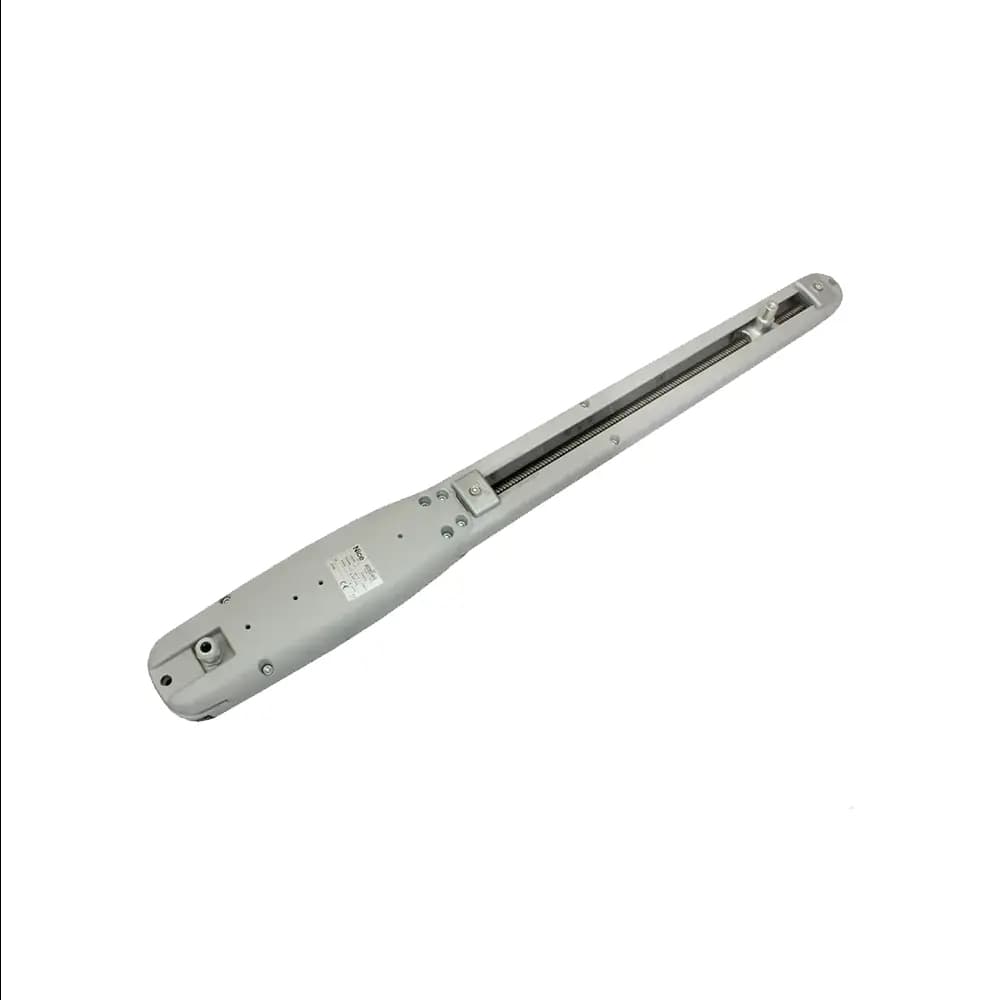

Kendinden kilitli redüktör

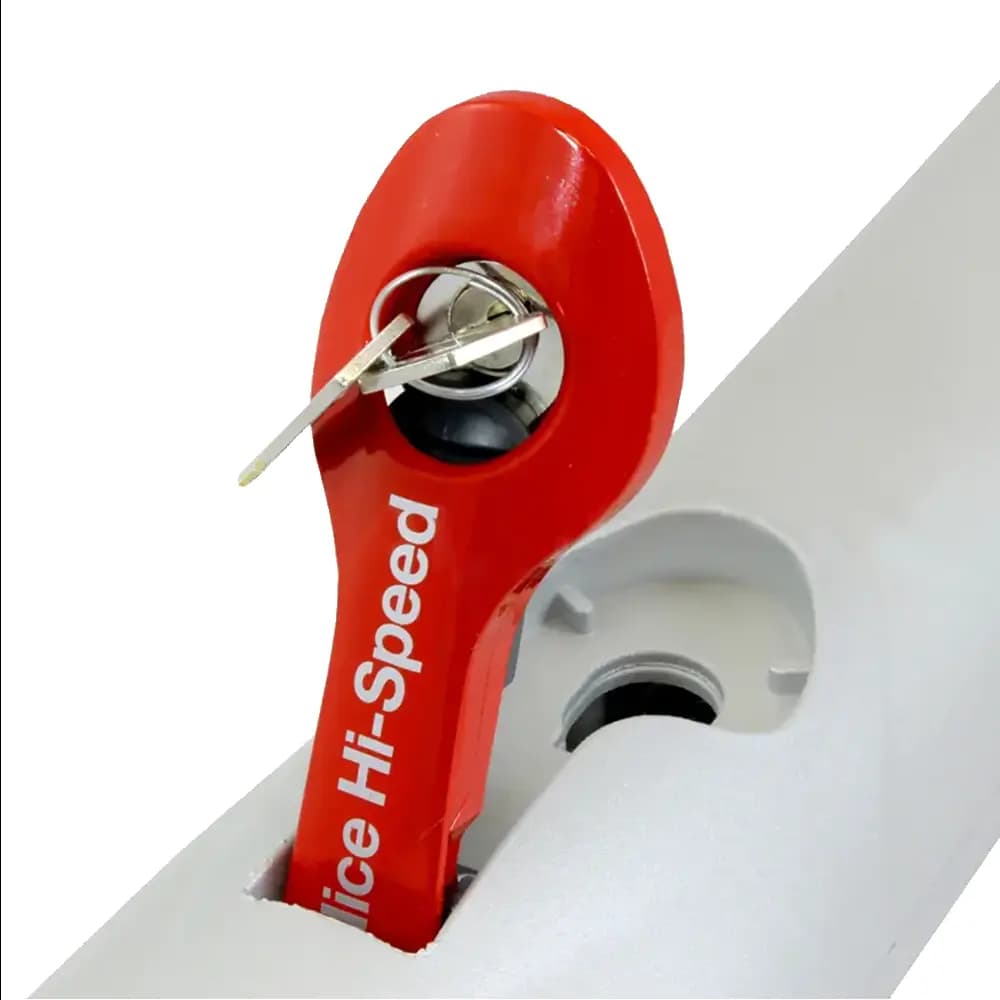

Sonsuz vidalı redüktör kanadı kapalı ve açık konumda kilitli tutar; rüzgâr kanadı itemez. Elektrik kesintisinde motor anahtarla çözülür ve kanat elle açılır.
MC824H kontrol ünitesiyle akıllı çalışma
MC824H, 24 V kanatlı kapı motorları için Moonclever ailesinden kontrol ünitesidir. Motorların akımını izleyerek (ampermetrik sistem) limitleri kendisi öğrenir, her motorun çalışma süresini kaydeder ve engel algıladığında durur. BlueBUS ile fotoseller iki telle bağlanır; motor seçicisiyle bağlanan motor tipi tanıtılır; tampon akü (PSS124) ve Solemyo güneş enerjisiyle çalışabilir.
Yaya geçişi ve kanat gecikmesi
Çift kanatlı kurulumda bir kanat önce açılır, sonra kapanır; böylece kanatlar birbirine çarpmaz. Yaya geçişi komutuyla yalnızca bir kanat açılır.
Güvenlik ve uyumluluk
Engel algılama, fotosel ve STOP girişleriyle kanat bir engelde durur veya geri döner. Adım adım ve OPEN girişlerine kart okuyucu, şifreli tuş takımı veya plaka tanıma sistemi bağlanabilir. 24 V motor, kesintide PSS124 aküyle çalışmaya devam eder.
Nice WINGO 3524 HS Nerelerde Kullanılır?
- Villa ve müstakil ev bahçe kapıları: 3 m'ye kadar kanatlı demir veya alüminyum kapılar
- Yaya ve araç kapısı ayrımı: yaya geçişi komutuyla tek kanadın açılması
- Dar kolonlu girişler: 98 mm genişliğinde ince gövde
Yoğun kullanılan site ve iş yeri girişlerinde, kılavuzu endüstriyel kullanıma da izin veren TOONA 5024 HS seti önerilir.
Nice WINGO 3524 HS Kutu İçeriği
- 1 adet Nice WG3524HS redüktörlü motor
- Ön braket (kanada), arka braket ve plaka (duvara/kolona)
- Montaj vidaları, rondelalar ve kilit çözme anahtarları
Kontrol ünitesi (MC824H), alıcı, kumanda, fotosel ve flaşör ayrıca alınır.
Nice WINGO 3524 HS Montaj Adımları
Aşağıdaki özet üretici kılavuzunun montaj bölümüne dayanır. Tam prosedür, A–B ölçü grafikleri ve güvenlik uyarıları için bu sayfadaki Türkçe kılavuzu indirin. Montaj yetkili teknisyen tarafından yapılmalıdır.
1. Ön kontroller
- Kapının mekanik yapısı sağlam olmalı; kanat elle açılıp kapatılırken sürtünme her noktada eşit olmalı ve kanat bırakıldığı konumda durmalıdır.
- Kanat ölçüsü ve ağırlığı yukarıdaki sınırların içinde olmalıdır; içe açılan standart kuruluma göre dışa açılan kapılarda besleme kabloları ters bağlanır.
2. Arka braket (kolon/duvar)
- Kolonun kenarından ölçülen C değeri kılavuzdaki Grafik 2'ye konur ve A, B ölçüleriyle en büyük açılma açısı bulunur. Doğrusal hareket için A ve B değerleri birbirine yakın olmalıdır.
- Arka braket sabitleme plakasına kaynaklanır; gerekirse A ve B değerlerine göre kesilir.
3. Ön braket (kanat) ve motorun takılması
- Ön braket, Tablo 1'deki D ve E ölçülerine göre kanadın sağlam bir yerine kaynaklanır (kaynak mümkün değilse PLA8 braketi kullanılır).
- Motor arka brakete vida-somunla takılır; somun sonuna kadar sıkılıp 1/10 tur gevşetilerek küçük bir boşluk bırakılır. Ön brakete takılan vida ise tam sıkılır.
4. Sınır durdurucuların ayarı
- Motorun kilidi çözülür, kanat elle istenen açık konuma getirilir ve mekanik durdurucu pime dayanacak şekilde sabitlenir. Kapanma durdurucusu olan modellerde aynı işlem kapalı konum için yapılır.
5. Bağlantı, öğrenme ve test

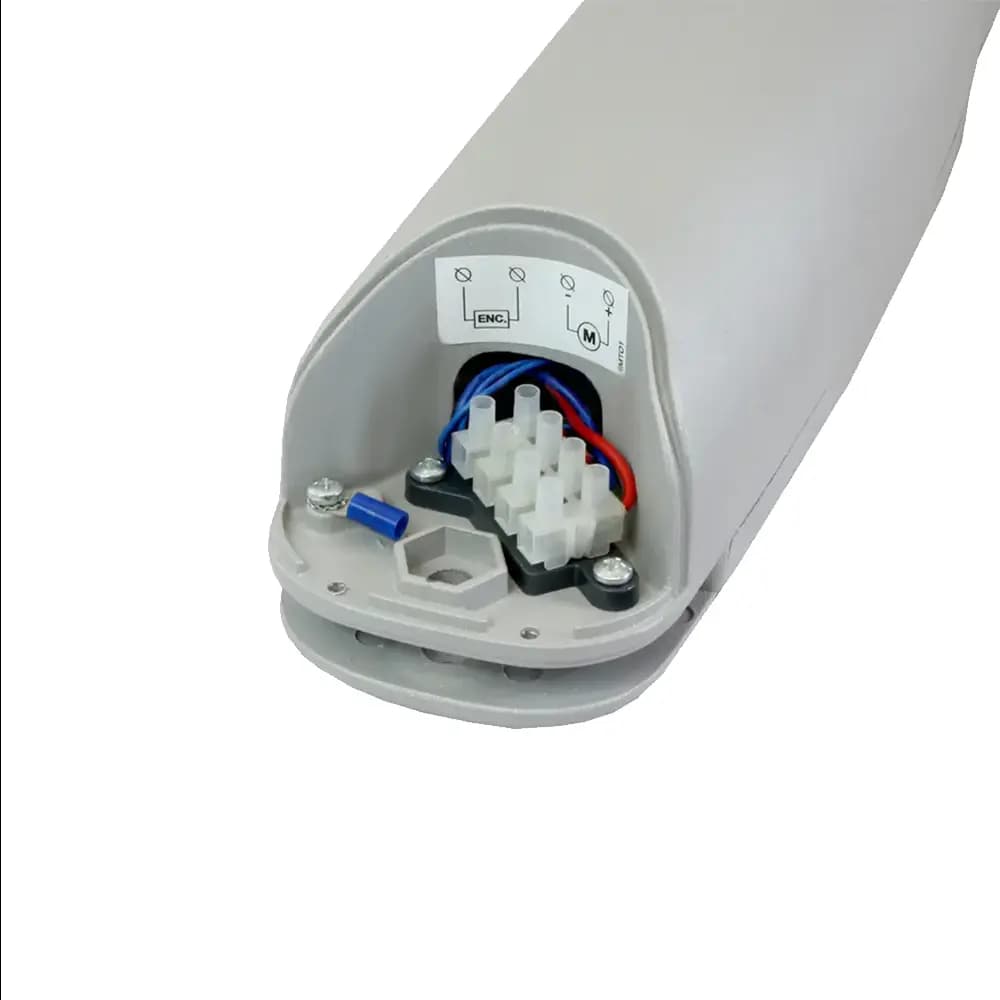

- Motor kablosu ve topraklama kılavuzdaki şemaya göre kontrol ünitesine bağlanır.
- Kontrol ünitesine bağlı cihazlar tanıtılır, ardından açılma ve kapanma konumları öğretilir. MC824H'de önce motor seçicisi ayarlanır; iki düğmeye 5 saniye basılınca L3 ve L4 hızlı yanıp söner ve kontrol ünitesi önce M1, sonra M2 kanadını kapatıp birlikte açarak durdurucuları öğrenir.
- Kilit çözülmüş kanadın elle 390 N'dan (yaklaşık 40 kg) fazla kuvvet gerektirmeden hareket ettiği kontrol edilir. Fotoseller tek tek, darbe kuvveti EN 12445'e göre test edilir.
Nice WINGO 3524 HS Kumanda Nasıl Tanıtılır?
Kumandalar kontrol ünitesine takılan OXIBD alıcıya kaydedilir. Nice alıcılarında iki yöntem vardır:
- Mod 1 (tüm düğmeler): alıcının üzerindeki düğmeye basılı tutun, LED'i yeşil yanınca bırakın; 10 saniye içinde kumandanın herhangi bir düğmesine basılı tutun. LED'in 3 kez yeşil yanıp sönmesi kaydı onaylar. Bu yöntemde 1. düğme adım adım (aç-dur-kapat), 2. düğme yaya geçişi (tek kanat), 3. düğme aç, 4. düğme kapat komutunu verir.
- Mod 2 (tek düğmeye seçilen komut): her düğmeye ayrı komut atanır; örneğin INTI2'nin bir düğmesi iki kanadı, diğeri yalnız yaya kanadını açabilir.
Çalışan bir kumanda varsa yeni kumanda alıcının yanında kopyalanabilir: yeni kumandanın düğmesi birkaç saniye basılı tutulur, eski kumandanın aynı düğmesine yavaşça 3 kez, ardından yeni kumandaya bir kez basılır. Nice INTI, ERA ONE ve MYGO kumandalar uyumludur; ayrıntılı adımlar alıcının kılavuzundadır.
Dairesel Kapı Otomatik Kapanma Süresi Nasıl Ayarlanır?
- Birinci seviye programlamada L1 – Otomatik kapanış açılır: kapı açıldıktan sonra bekleme süresi kadar durur ve kendiliğinden kapanır (fabrika ayarı 30 saniye).
- Bekleme süresi ikinci seviyede 5, 15, 30, 45, 60, 80, 120 veya 180 saniye olarak seçilir.
- L2 – Fotodan sonra kapat: araç fotoseli geçince bekleme 5 saniyeye iner.
- L3 – Her zaman kapat: elektrik kesintisinden sonra kapı açıksa, enerji gelince 5 saniyelik ön yanıp sönmeyle kapanır.
- L6 – Ön yanıp sönme: flaşör hareketten 3 saniye önce yanar. L4 – Stand-by: 5 dakika sonra tüketimi düşürür.
Nice WINGO 3524 HS Arıza Kodları ve Sorun Giderme
Flaşör hareket sırasında saniyede bir yanıp söner. Arızada kısa kırmızı yanıp sönmeler 1 saniye arayla tekrarlanır:
- 1 – BlueBUS hatası: manevra başında, öğrenmede kaydedilen BlueBUS cihazları bulunamadı; fotosel bağlantılarını kontrol edin, cihaz değiştiyse öğrenmeyi tekrarlayın.
- 2 – fotosel: bir fotosel hareket izni vermiyor veya hareketi tersine çevirdi; önünde engel olup olmadığını kontrol edin.
- 3 – engel algılama: motorlar daha fazla dirençle karşılaştı; kanadı, menteşeleri ve zemini kontrol edin, gerekirse kuvveti artırın.
- 4 – STOP girişi: o girişe bağlı cihaz devrede.
- 5 – dahili parametre hatası: en az 30 saniye bekleyip tekrar deneyin veya beslemeyi kapatıp açın.
- 6 – saatlik veya art arda manevra sınırı aşıldı: motorlar soğuyana kadar birkaç dakika bekleyin.
- 7 – elektrik devresi arızası: 30 saniye bekleyip tekrar deneyin; sürerse kart değişmelidir.
- 8 – komut zaten mevcut: sürekli etkin bir komut var (örneğin saat programlı bir giriş).
- 9 – otomasyon kilitli: "otomasyonu aç" komutu verin. 10 – enkoder engel algıladı: kanat aşırı sürtünme nedeniyle durdu.

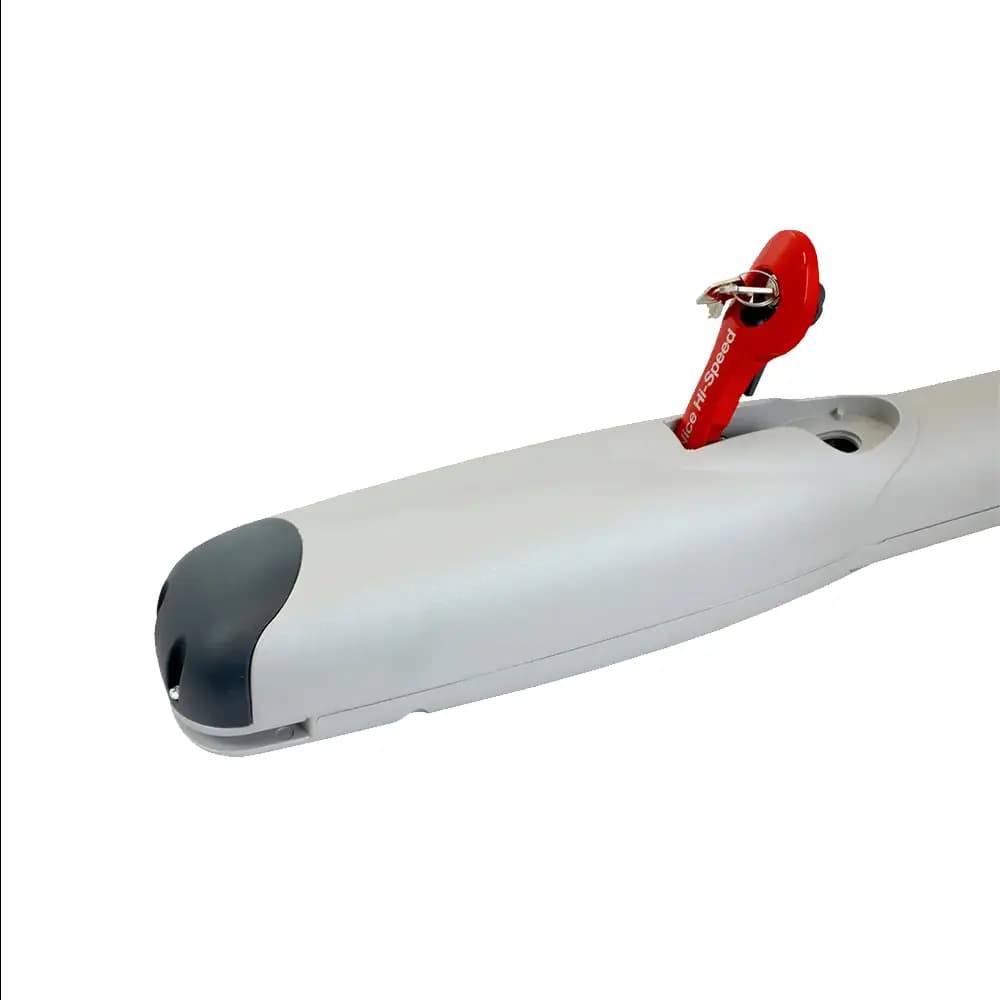

Elektrik Kesildiğinde Kanatlı Kapı Nasıl Açılır?
Motorun kilit çözme yuvasına verilen anahtarı takıp çevirin; redüktör serbest kalır ve kanat elle açılır. Enerji geldiğinde anahtar ters çevrilerek motor yeniden kilitlenir. Kesintide de motorla çalışmak için kontrol ünitesine PSS124 tampon akü takılabilir.
Nice WINGO 3524 HS Montaj ve Servis
Kosifoğlu Otomatik Kapı Sistemleri olarak Nice yetkili bayisi sıfatıyla Nice WINGO 3524 HS satışı, montajı ve satış sonrası servisini yapıyoruz. Türkiye geneline gönderim yapıyoruz; 3.500 TL üzeri siparişlerde kargo ücretsizdir. Bu sayfadaki montaj seçeneğiyle montajlı fiyat teklifi alabilir, tüm modelleri dairesel kapı motoru kategorisinde ve otomatik bahçe kapısı rehberimizde karşılaştırabilirsiniz.
Kılavuz düzenli bakım ister: tüm beslemeler kesilir, yapı parçalarındaki aşınma ve paslanma, vida bağlantılarının sıkılığı ve hareketli parçaların aşınması kontrol edilir, ardından tüm güvenlik testleri tekrarlanır. Ürün EN 13241-1, EN 12445 ve EN 12453 standartlarına uygundur; garanti süresi 2 yıldır.
