Nice S-FAB 2124 Dairesel Kapı Motoru Seti
Ürün Kodu: SFAB2124BDKCEÜcretsizkargo

Nice S-FAB 2124 Dairesel Kapı Motoru Seti

5(3 Yorum)
₺66.100
KDV dahilStokta
Set:
1

Set içerisindekiler

Kumanda:
2
Montaj:
Kullanım kılavuzu (PDF)

Teknik özellikler

Çalışma Sıklığı (Kez/Saat)
60
Koruma Sınıfı (IP)
67
Ölçüler (mm)
230x206x88 h
Garanti Süresi
2 yıl
Motor Gücü (Watt)
120 (tepe) / 50
Marka
Nice
Ürün Kodu
SFAB2124BDKCE
Motor Kodu
SFAB2124
Ürün Tipi
Profesyonel Dairesel Açılır Kapı Motoru
Set Tipi
Çift kanat seti (2 gömme motor)
Maksimum Tek Kanat Genişliği
2,3 metre
Kullanım Yoğunluğu
Saatte 60 çevrim (nominal torkta)
Kullanım Alanı
Müstakil
Engel Algılama
Var
Plaka Okuma Sistemine
Uyumlu (OPEN girişiyle)
Gövde Rengi
Gri
Menşei
İtalya
Besleme Voltajı (Vac50/60 Hz)
230 (kontrol ünitesi)
Motor Tipi
24 V DC, gömme, enkoderli
Çektiği Akım (A)
5 (tepe) / 2
Hız (Rpm)
1,25 (yüksüz) / 1 (nominal)
Tork (Nm)
250 (nominal 120)
Açılma Açısı
90° veya 180° (±10°)
Kontrol Ünitesi
MC824H
Akü Desteği
PSS124 (kontrol ünitesine)
Çalışma Sıcaklığı
-20°C ÷ 50°C
Ağırlık (kg)
15 (temel kasasıyla)

Nice S-FAB 2124 (SFAB2124BDKCE), kanatlı kapıların menteşe altına, zemine gömülen yer altı tipi 24 V DC kapı motoru setidir. Motor görünmez; kolon ve kanatta mekanizma bulunmaz. 250 Nm tork, IP67 koruma, enkoder ve 90° ya da 180° açılma ayarı sunar; 2,3 metreye kadar kanatları (1,7 m'ye kadar yaklaşık 400 kg) açar, saatte 60 çevrim yapar. Sette 2 motor, 2 temel kasası, MC824H kontrol ünitesi (OXIBD dahil), EPMB fotosel, ELDC flaşör ve 2 MYGO4 kumanda vardır. Kılavuz yalnızca konut kullanımı için tanımlar. 2 yıl garanti.

Nice S-FAB 2124 Gömme Dairesel Kapı Motoru Seti Nedir?

Nice S-FAB 2124, kanatlı kapıların menteşe ekseninin altına, zemine gömülü temel kasasına yerleştirilen yer altı tipi, 24 V DC motorlu kapı motorudur. Motor görünmez; kolonda veya kanatta piston bulunmadığı için estetik açıdan en temiz çözümdür. SFAB2124 enkoderli sürümdür ve MC824H kontrol ünitesiyle çalışır. Üretici kılavuzu S-FAB'ı yalnızca konutlarda kanatlı kapılar için tanımlar.

SFAB2124BDKCE seti; 2 adet SFAB2124 motor, 2 adet temel kasası, MC824H kontrol ünitesi (OXIBD alıcı dahil), EPMB BlueBUS fotosel, ELDC flaşör ve 2 adet Nice MYGO4 kumanda içerir.

Nice S-FAB 2124 Teknik Özellikleri

  • Motor: 24 V DC, tepe 120 W / 5 A, en yüksek 50 W / 2 A
  • Tork: en yüksek 250 Nm, nominal 120 Nm
  • Hız: 1,25 dev/dk yüksüz, 1 dev/dk nominal torkta
  • Açılma: 0°–90° veya 0°–180° (±10°); 90° ile 180° arası ara açılmalar yapılamaz
  • Çalışma Sıklığı: nominal torkta saatte 60 çevrim
  • Koruma Sınıfı: IP67 – zemine gömülü kurulum için
  • Çalışma Sıcaklığı: -20°C ile +50°C
  • Ölçü / Ağırlık: 230×206×88 mm, temel kasasıyla 15 kg
  • Kullanım Ömrü: tahminen 80.000 – 200.000 hareket çevrimi

Nice S-FAB 2124 Kaç Metre Kapıyı Açar?

Kanat uzunluğuEn fazla kanat ağırlığı
1,7 m'ye kadaryaklaşık 400 kg
2 myaklaşık 320 kg
2,3 myaklaşık 250 kg

Değerler Nice Türkiye kataloğundaki kullanım grafiğinden okunmuştur; set 2,3 metreye kadar kanatlar içindir. Kılavuz, kuvvetli rüzgâr gibi iklim koşullarının bu değerleri önemli ölçüde düşürebileceğini belirtir.

Nice S-FAB 2124 Özellikleri ve Avantajları

Görünmez gömme motor

Motor kanadın altında, temel kasasının içindedir; kolon ve kanat üzerinde mekanizma görünmez. Tarihi veya mimari değeri olan kapılarda tercih edilir.

180°'ye kadar açılma

Motor içindeki sınır durdurucularıyla kanat 90° veya 180° açılacak şekilde ayarlanabilir; kapının kendi durdurucusu yoksa bu durdurucular kullanılır.

MC824H kontrol ünitesi

MC824H, 24 V kanatlı kapı motorları için Moonclever ailesinden kontrol ünitesidir. Motorların akımını izleyerek (ampermetrik sistem) limitleri kendisi öğrenir, her motorun çalışma süresini kaydeder ve engel algıladığında durur. BlueBUS ile fotoseller iki telle bağlanır; motor seçicisiyle bağlanan motor tipi tanıtılır; tampon akü (PSS124) ve Solemyo güneş enerjisiyle çalışabilir.

Üçgen anahtarla kolay kilit çözme

Verilen üçgen anahtar üst kapaktaki deliğe takılıp 180° çevrilerek motor çözülür; kanat, kontrol ünitesinin ilk hareket komutunda kendiliğinden yeniden kilitlenir.

Nice S-FAB 2124 Nerelerde Kullanılır?

  • Villa ve müstakil ev bahçe kapıları: 2,3 m'ye kadar kanatlar, saatte 60 çevrim
  • Estetik öncelikli girişler: ferforje, ahşap kaplama veya tarihi kapılar
  • Dar kolonlu girişler: kolonda piston montajı için yer olmayan kapılar

Kılavuz S-FAB'ı yalnızca konutlarda kullanım için tanımlar; site ve iş yeri girişlerinde 24 V TOONA serisi tercih edilmelidir.

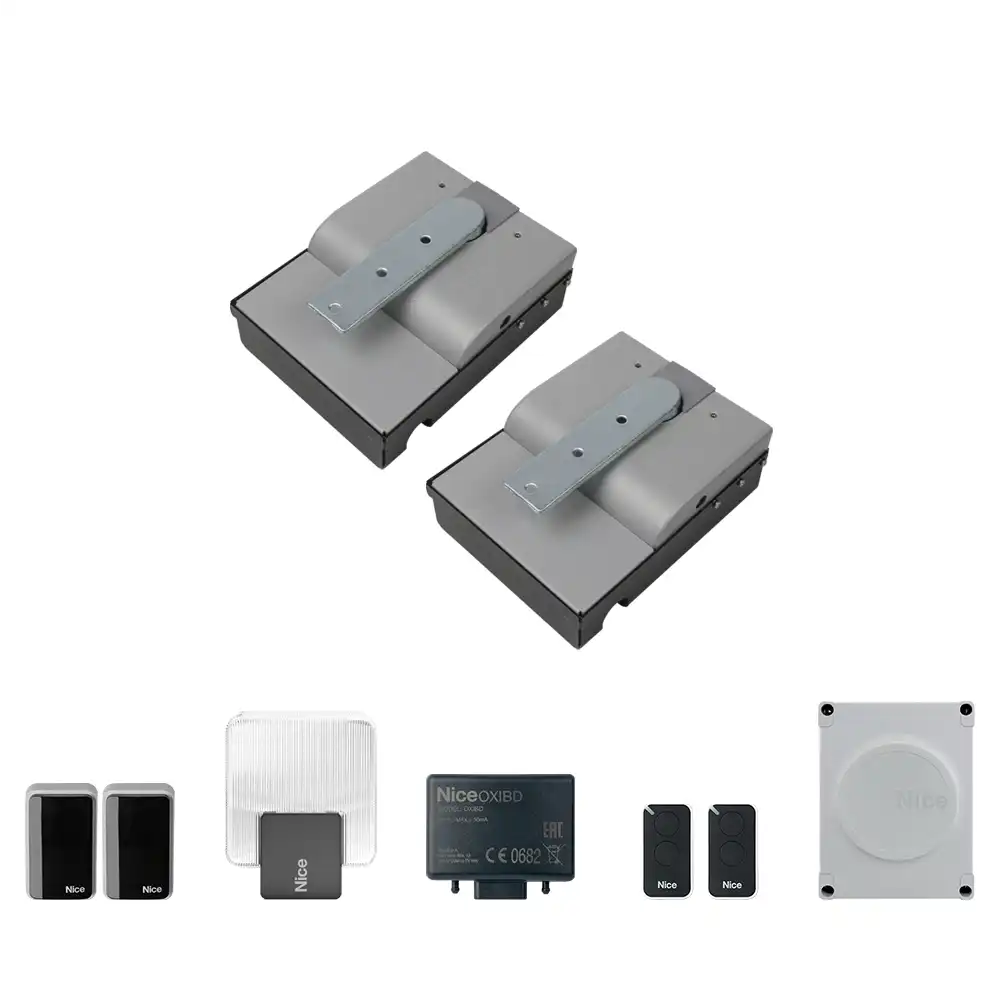

Nice S-FAB 2124 Set İçeriği

  • 2 Adet Nice SFAB2124 gömme motor (enkoderli)
  • 2 Adet Nice SFABBOX temel kasası
  • 1 Adet Nice MC824H kontrol ünitesi (OXIBD alıcı dahil)
  • 1 Takım Nice EPMB BlueBUS fotosel
  • 1 Adet Nice ELDC flaşör (24 V)
  • 2 Adet Nice MYGO4 kumanda

Nice S-FAB 2124 Montaj Adımları

Özet üretici kılavuzuna dayanır; tam prosedür için bu sayfadaki Türkçe kılavuzu indirin.

1. Temel kasasının gömülmesi

  • Temel kasası için yeterince büyük bir çukur açılır ve su birikmesini önlemek için tahliye borusu öngörülür.
  • Kasa, deliği kanadın üst menteşe ekseniyle hizalanacak şekilde yerleştirilir; besleme kablosu ve su tahliyesi için borular döşenir.
  • Kasa tam terazide betona gömülür. Kapının açılma ve kapanma yönü için zeminde mekanik durdurucular öngörülür.

2. Motor ve kanat bağlantısı

  • Gerekirse motor içindeki sınır durdurucuları 90° veya 180° açılmaya göre ayarlanır; motor kasanın sonuna kadar itilip sabitlenir.
  • Motor 2 m kabloyla gelir; daha uzun mesafede bağlantı kutusu kullanılır. Temel kasasının içinde kabloya ek yapmak yasaktır.
  • Tel bağlantısı: mavi ve kahverengi 24 V motor, siyah ve gri enkoder, sarı-yeşil toprak.

3. Kontrol ünitesi ve öğrenme

  • MC824H'de motor seçicisi ayarlanır, bağlı cihazlar tanıtılır ve mekanik durdurucu konumları otomatik öğretilir; ardından güvenlik testleri yapılır.

Nice S-FAB 2124 Kumanda Nasıl Tanıtılır?

Kumandalar kontrol ünitesine takılan OXIBD alıcıya kaydedilir. Nice alıcılarında iki yöntem vardır:

  • Mod 1 (tüm düğmeler): alıcının üzerindeki düğmeye basılı tutun, LED'i yeşil yanınca bırakın; 10 saniye içinde kumandanın herhangi bir düğmesine basılı tutun. LED'in 3 kez yeşil yanıp sönmesi kaydı onaylar. Bu yöntemde 1. düğme adım adım (aç-dur-kapat), 2. düğme yaya geçişi (tek kanat), 3. düğme aç, 4. düğme kapat komutunu verir.
  • Mod 2 (tek düğmeye seçilen komut): her düğmeye ayrı komut atanır; örneğin INTI2'nin bir düğmesi iki kanadı, diğeri yalnız yaya kanadını açabilir.

Çalışan bir kumanda varsa yeni kumanda alıcının yanında kopyalanabilir: yeni kumandanın düğmesi birkaç saniye basılı tutulur, eski kumandanın aynı düğmesine yavaşça 3 kez, ardından yeni kumandaya bir kez basılır. Nice INTI, ERA ONE ve MYGO kumandalar uyumludur; ayrıntılı adımlar alıcının kılavuzundadır.

Dairesel Kapı Otomatik Kapanma Süresi Nasıl Ayarlanır?

  • Birinci seviye programlamada L1 – Otomatik kapanış açılır: kapı açıldıktan sonra bekleme süresi kadar durur ve kendiliğinden kapanır (fabrika ayarı 30 saniye).
  • Bekleme süresi ikinci seviyede 5, 15, 30, 45, 60, 80, 120 veya 180 saniye olarak seçilir.
  • L2 – Fotodan sonra kapat: araç fotoseli geçince bekleme 5 saniyeye iner.
  • L3 – Her zaman kapat: elektrik kesintisinden sonra kapı açıksa, enerji gelince 5 saniyelik ön yanıp sönmeyle kapanır.
  • L6 – Ön yanıp sönme: flaşör hareketten 3 saniye önce yanar. L4 – Stand-by: 5 dakika sonra tüketimi düşürür.

Nice S-FAB 2124 Arıza Kodları ve Sorun Giderme

Flaşör hareket sırasında saniyede bir yanıp söner. Arızada kısa kırmızı yanıp sönmeler 1 saniye arayla tekrarlanır:

  • 1 – BlueBUS hatası: manevra başında, öğrenmede kaydedilen BlueBUS cihazları bulunamadı; fotosel bağlantılarını kontrol edin, cihaz değiştiyse öğrenmeyi tekrarlayın.
  • 2 – fotosel: bir fotosel hareket izni vermiyor veya hareketi tersine çevirdi; önünde engel olup olmadığını kontrol edin.
  • 3 – engel algılama: motorlar daha fazla dirençle karşılaştı; kanadı, menteşeleri ve zemini kontrol edin, gerekirse kuvveti artırın.
  • 4 – STOP girişi: o girişe bağlı cihaz devrede.
  • 5 – dahili parametre hatası: en az 30 saniye bekleyip tekrar deneyin veya beslemeyi kapatıp açın.
  • 6 – saatlik veya art arda manevra sınırı aşıldı: motorlar soğuyana kadar birkaç dakika bekleyin.
  • 7 – elektrik devresi arızası: 30 saniye bekleyip tekrar deneyin; sürerse kart değişmelidir.
  • 8 – komut zaten mevcut: sürekli etkin bir komut var (örneğin saat programlı bir giriş).
  • 9 – otomasyon kilitli: "otomasyonu aç" komutu verin. 10 – enkoder engel algıladı: kanat aşırı sürtünme nedeniyle durdu.

Elektrik Kesildiğinde Gömme Motorlu Kapı Nasıl Açılır?

Üçgen anahtarı motor kapağındaki iki yan delikten birine takıp herhangi bir yöne 180° çevirin; kanat elle hareket eder. Kilitlemek için anahtar yeniden 180° çevrilir; kanat kontrol ünitesinin ilk komutunda kilitlenir. Kesintide de çalışması için MC824H'ye PSS124 tampon akü takılabilir.

Nice S-FAB 2124 Montaj ve Servis

Kosifoğlu Otomatik Kapı Sistemleri olarak Nice yetkili bayisi sıfatıyla S-FAB satışı, montajı ve servisini yapıyoruz. Türkiye geneline gönderim yapıyoruz; 3.500 TL üzeri siparişlerde kargo ücretsizdir. Diğer modelleri dairesel kapı motoru kategorisinde karşılaştırabilirsiniz.

Kılavuza göre otomasyon özel bakım gerektirmez, ancak en az altı ayda bir kontrol edilmeli ve test bölümündeki tüm kontroller tekrarlanmalıdır; temel kasasındaki su tahliyesinin açık olduğu da kontrol edilmelidir. Ürün EN 13241-1, EN 12445 ve EN 12453 standartlarına uygundur; garanti süresi 2 yıldır.

Yedek Parçalar
Nice SPIDO Mekanik Stop Pulu ( R06B.5120 )
Nice SPIDO Mekanik Stop Pulu ( R06B.5120 )

Nice motorları için orijinal motor sabitleme vidası pulu.

410 TL

Nice XMETRO Motor Grubu ( PRXM01B )
Nice XMETRO Motor Grubu ( PRXM01B )

Nice X-METRO 2124 için orijinal yedek parça: XMETRO Motor Grubu.

4.140 TL

Nice XMETRO Büyük Dişli ( PRXM02 )
Nice XMETRO Büyük Dişli ( PRXM02 )

Nice X-METRO 2124 ve S-FAB 2024 için orijinal yedek parça: XMETRO Büyük Dişli.

4.640 TL

Nice X-METRO Gömme Tip Koruma Kapağı ( PPD0788R01.4540 )
Nice X-METRO Gömme Tip Koruma Kapağı ( PPD0788R01.4540 )

Nice METRO ve S-FAB 2024 için orijinal yedek parça: X-METRO Gömme Tip Koruma Kapağı.

140 TL

Nice MC424L WINGO 2024 / 3524 Kontrol Ünitesi ( MC424LR30 )
Nice MC424L WINGO 2024 / 3524 Kontrol Ünitesi ( MC424LR30 )

Nice WINGO 2024, WINGO 3524 ve S-FAB 2024 için orijinal yedek parça: MC424L WINGO 2024 / 3524 Kontrol Ünitesi.

9.000 TL

Nice X METRO Plastik İç Dişli Seti ( PRXM03 )
Nice X METRO Plastik İç Dişli Seti ( PRXM03 )

Nice X-METRO 2124 ve S-FAB 2024 için orijinal yedek parça: X METRO Plastik İç Dişli Seti.

2.690 TL

Nice Sfab - XMETRO Dokum İç Dişli Seti ( PRXM08 )
Nice Sfab - XMETRO Dokum İç Dişli Seti ( PRXM08 )

Nice X-METRO 2124 ve S-FAB 2024 için orijinal yedek parça: Sfab - XMETRO Dokum İç Dişli Seti.

2.690 TL

Nice Motor Rulmanı ( PMCU102.4630 )
Nice Motor Rulmanı ( PMCU102.4630 )

Nice M3 BAR, M5 BAR, M7 BAR, L BAR ve diğer modeller için orijinal yedek parça: Motor Rulmanı.

540 TL

Nice MOBY 4005 Sonsuz Dişli Yüzüğü ( PMCBR1.4630 )
Nice MOBY 4005 Sonsuz Dişli Yüzüğü ( PMCBR1.4630 )

Nice S BAR, X-METRO 2124, HYPPO 7005, HYPPO 7024 ve diğer modeller için orijinal yedek parça: MOBY 4005 Sonsuz Dişli Yüzüğü.

610 TL

Ana Ürün (Nice S-FAB 2124 Dairesel ...)66.100 TL
Toplam66.100 TL
Sepete Git
2 Yıl Resmi Garanti
Profesyonel Montaj
Ücretsiz Kargo

Nice S-FAB 2124 Dairesel Kapı Motoru Seti Hakkında Sık Sorulan Sorular

Set 2,3 metreye kadar kanatlar içindir. Nice Türkiye kataloğundaki grafiğe göre 1,7 m'ye kadar kanatlarda yaklaşık 400 kg, 2,3 m'de yaklaşık 250 kg kanat taşır. Kuvvetli rüzgârlı yerlerde bu değerler düşer.

Gömme kapı motoru, kanadın menteşe ekseninin altına, zemine gömülen bir temel kasasının içine yerleştirilir. Kolonda veya kanatta piston görünmez. Nice S-FAB 2124 bu tiptedir; IP67 koruma sınıfıyla zemin altında çalışmak üzere tasarlanmıştır.

Motor içindeki sınır durdurucularıyla kanat 0-90 derece veya 0-180 derece (±10 derece) açılacak şekilde ayarlanır. 90 ile 180 derece arasındaki ara açılmalar yapılamaz.

SFAB2124BDKCE setinde 2 adet SFAB2124 enkoderli gömme motor, 2 adet SFABBOX temel kasası, 1 adet MC824H kontrol ünitesi (OXIBD alıcı dahil), 1 takım EPMB BlueBUS fotosel, 1 adet ELDC flaşör ve 2 adet Nice MYGO4 kumanda bulunur.

Motor IP67 koruma sınıfındadır, ancak kılavuz temel kasası için mutlaka su tahliye borusu öngörülmesini ister ve kasanın içinde kabloya ek yapılmasını yasaklar. Tahliye borusu düzenli olarak kontrol edilmeli, tıkanmamalıdır.

Kumanda MC824H'ye takılı OXIBD alıcıya kaydedilir: alıcının düğmesine basılı tutun, LED'i yeşil yanınca bırakın, 10 saniye içinde kumandanın bir düğmesine basılı tutun; LED 3 kez yeşil yanıp sönerse kayıt tamamdır. Sette 2 adet Nice MYGO4 kumanda gelir.

Verilen üçgen anahtarı motor kapağındaki yan deliklerden birine takıp 180 derece çevirin; kanat elle açılır. Kilitlemek için anahtarı tekrar 180 derece çevirin, kanat ilk komutta kilitlenir. MC824H'ye PSS124 akü takılırsa kesintide de çalışır.

MC824H'nin birinci seviye programlamasında L1 otomatik kapanış açılır; bekleme süresi ikinci seviyede 5-180 saniye arasında seçilir (fabrika ayarı 30 saniye). L2 açıksa araç fotoseli geçince bekleme 5 saniyeye iner, L3 açıksa elektrik kesintisinden sonra kapı kendiliğinden kapanır.

S-FAB 2124 24 V DC motorludur; tepe gücü 120 W, en yüksek çalışma gücü 50 W'tır. En yüksek tork 250 Nm, nominal tork 120 Nm'dir ve saatte 60 çevrim yapar.

Kılavuza göre SFAB2024 enkodersizdir ve MC424 kontrol üniteleriyle kullanılır. SFAB2124 enkoderlidir ve MC824H kontrol üniteleriyle kullanılır. Motorlar uyumsuz kontrol üniteleriyle kullanılmamalıdır. Sitemizdeki set SFAB2124 ve MC824H içerir.

Kılavuz S-FAB'ı yalnızca konutlarda kanatlı kapılar için tanımlar; villa ve müstakil ev bahçe kapıları için uygundur. Yoğun kullanılan site ve iş yeri girişlerinde, kılavuzu endüstriyel kullanıma da izin veren 24 V TOONA serisi önerilir.

MC824H flaşör üzerinden bildirir: 1 BlueBUS hatası, 2 fotosel, 3 engel algılama, 4 STOP girişi, 5 dahili parametre hatası, 6 saatlik manevra sınırı aşıldı, 7 elektrik devresi arızası, 8 komut zaten mevcut, 9 otomasyon kilitli, 10 enkoder engel algıladı. Önce kumanda pilini ve fotosellerin önünü kontrol edin.

Kılavuza göre otomasyon özel bakım gerektirmez, ancak en az altı ayda bir kontrol edilmeli ve tüm güvenlik testleri tekrarlanmalıdır. Temel kasasındaki su tahliyesinin açık olduğu da kontrol edilmelidir. Ürün 2 yıl garantilidir.
