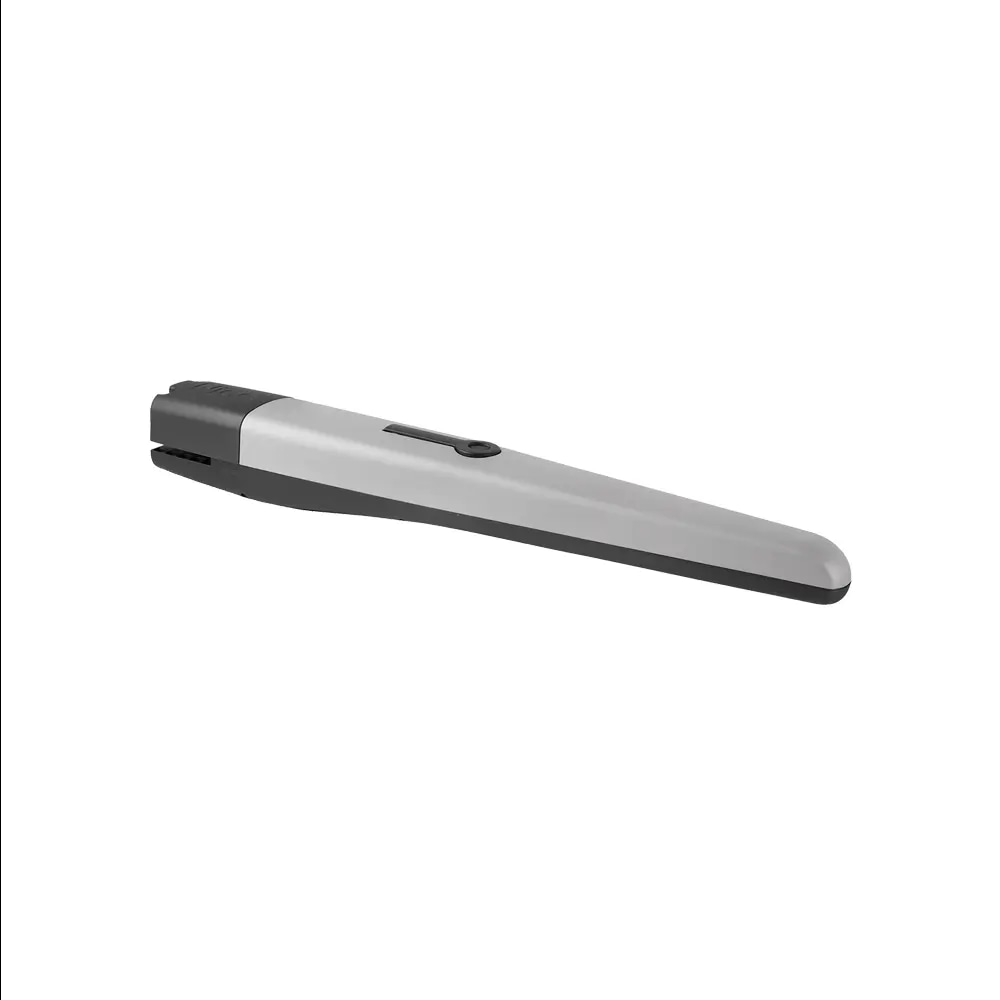

Nice TOONA 4005 Dairesel Kapı Motoru Tek Motor
Ürün Kodu: TOONA4005Ücretsizkargo

Nice TOONA 4005 Dairesel Kapı Motoru Tek Motor

5(3 Yorum)
₺13.770
KDV dahilStokta
Motor:
1
Montaj:
Kullanım kılavuzu (PDF)

Teknik özellikler

Çalışma Sıklığı (Kez/Saat)
58
Koruma Sınıfı (IP)
44
Ölçüler (mm)
820x115x105 h
Kuvvet (N)
1800 N (nominal 600 N)
Garanti Süresi
2 yıl
Motor Gücü (Watt)
340 W (nominal 180 W)
Marka
Nice
Ürün Kodu
TOONA4005
Motor Kodu
TO4005
Ürün Tipi
Profesyonel Dairesel Açılır Kapı Motoru
Set Tipi
Tek motor
Maksimum Tek Kanat Genişliği
3 metre
Kullanım Yoğunluğu
Saatte 58 çevrim (nominal kuvvette)
Kullanım Alanı
Apartman
Engel Algılama
Var
Plaka Okuma Sistemine
Uyumlu (OPEN girişiyle)
Gövde Rengi
Gri
Menşei
İtalya
Besleme Voltajı (Vac50/60 Hz)
230
Çektiği Akım (A)
1,5 A (nominal 1 A)
Motor Tipi
230 V AC, kendinden kilitli redüktörlü
Hız (m/saniye)
0,016 m/s
Strok
385 mm
Kontrol Ünitesi
MC800
Akü Desteği
Yok (230 V motor)
Çalışma Sıcaklığı
-20°C ÷ 50°C
Ağırlık (kg)
6

Nice TOONA 4005 (TOONA4005), 3 metreye kadar kanatlı bahçe kapıları için 230 V AC motorlu, kendinden kilitli kollu kapı motorudur. 1800 N itme kuvveti, 385 mm strok ve saatte 58 çevrim sunar; 3 m kanatta yaklaşık 350 kg kanat taşır. MC800 kontrol ünitesiyle çalışır. Orta yoğunlukta kullanım için uygundur. Bu ürün tek motor olarak satılır; kontrol ünitesi ve aksesuarlar ayrıca alınır. 2 yıl garanti.

Nice TOONA 4005 Dairesel Kapı Motoru Nedir?

Nice TOONA 4005, İtalyan Nice S.p.A.'nın kanatlı (dairesel açılır) bahçe kapıları için ürettiği, 230 V AC motorlu, sonsuz vidalı redüktörlü kollu (pistonlu) kapı motorudur. Kanadın iç yüzüne ve kolona braketlerle monte edilir; 3 metreye kadar kanatları açar. Üretici kılavuzu TOONA serisini konut veya endüstriyel kanatlı kapılar için tanımlar.

TOONA4005 ürün koduyla tek motor olarak satılır: motor, ön ve arka bağlantı braketleri, montaj vidaları ve kilit çözme anahtarı kutudan çıkar. Kontrol ünitesi, kumanda, fotosel ve flaşör dahil değildir; motor MC800 kontrol ünitesiyle çalışır. Çift kanatlı kapı için iki motor gerekir; komple çözüm için aynı modelin setlerine bakın.

Nice TOONA 4005 Teknik Özellikleri

  • Besleme: 230 V AC 50 Hz
  • Akım / Güç: 1,5 A (nominal 1 A), 340 W (nominal 180 W)
  • İtme Kuvveti: 1800 N (nominal 600 N)
  • Strok: 385 mm – Hız: 0,016 m/s
  • Çalışma Sıklığı: nominal kuvvette saatte 58 çevrim
  • Koruma Sınıfı: IP44 – Çalışma Sıcaklığı: -20°C ile +50°C
  • Motor Ölçüsü: 820x115x105 mm, 6 kg
  • Kullanım Ömrü: kılavuzun zorlanma tablosuna göre tahminen 80.000 – 250.000 hareket çevrimi

Nice TOONA 4005 Kaç Metre ve Kaç Kilo Kapıyı Açar?

Kanat uzunluğuEn fazla kanat ağırlığı
2 m'ye kadaryaklaşık 470–500 kg
2,5 myaklaşık 410 kg
3 myaklaşık 350 kg

Değerler Nice Türkiye kataloğundaki TOONA 4005 kullanım sınırı grafiğinden okunmuştur; kanat uzadıkça taşınabilecek ağırlık azalır. Kapalı yüzeyli (dolu) kanatlarda ve rüzgârlı yerlerde kılavuz zorlanmanın arttığını belirtir; bu durumda bir üst modele çıkmak motor ömrünü uzatır.

Açılma yönünde mekanik sınır durdurucusu vardır (pime değince beslemeyi kesen mikro anahtarlı).

Nice TOONA 4005 Özellikleri ve Avantajları

Kendinden kilitli redüktör

Sonsuz vidalı redüktör kanadı kapalı ve açık konumda kilitli tutar; rüzgâr kanadı itemez. Elektrik kesintisinde motor anahtarla çözülür ve kanat elle açılır.

MC800 kontrol ünitesiyle akıllı çalışma

MC800, bir veya iki adet 230 V kanatlı kapı motorunu yöneten, Nice BlueBUS teknolojili kontrol ünitesidir. Bekleme (otomatik kapanma) süresi 5–180 saniye arasında ayarlanır; kanatların açılma/kapanma gecikmesi programlanır, yumuşak kalkış, yavaşlama ve yaya geçişi (tek kanat açma) işlevleri vardır. Flaşör çıkışı 230 V'tur, elektrikli kilit çıkışı 12 V AC 15 VA'dır. Radyo alıcısı SM yuvasına takılır (sette OXIBD).

Yaya geçişi ve kanat gecikmesi

Çift kanatlı kurulumda bir kanat önce açılır, sonra kapanır; böylece kanatlar birbirine çarpmaz. Yaya geçişi komutuyla yalnızca bir kanat açılır.

Güvenlik ve uyumluluk

Engel algılama, fotosel ve STOP girişleriyle kanat bir engelde durur veya geri döner. Adım adım ve OPEN girişlerine kart okuyucu, şifreli tuş takımı veya plaka tanıma sistemi bağlanabilir. 230 V motorlarda akü desteği yoktur.

Nice TOONA 4005 Nerelerde Kullanılır?

  • Müstakil ev ve apartman bahçe kapıları: 3 m'ye kadar kanatlar, saatte 58 çevrim
  • Ferforje ve dolu sac kapılar: 1800 N itme kuvveti
  • Elektrikli kilitli kapılar: MC800'ün 12 V kilit çıkışıyla

Kapı 3 metreden uzunsa veya kullanım yoğunsa TOONA 5016 ya da 24 V TOONA 4024 değerlendirilmelidir.

Nice TOONA 4005 Kutu İçeriği

  • 1 adet Nice TO4005 redüktörlü motor
  • Ön braket (kanada), arka braket ve plaka (duvara/kolona)
  • Montaj vidaları, rondelalar ve kilit çözme anahtarları

Kontrol ünitesi (MC800), alıcı, kumanda, fotosel ve flaşör ayrıca alınır.

Nice TOONA 4005 Montaj Adımları

Aşağıdaki özet üretici kılavuzunun montaj bölümüne dayanır. Tam prosedür, A–B ölçü grafikleri ve güvenlik uyarıları için bu sayfadaki Türkçe kılavuzu indirin. Montaj yetkili teknisyen tarafından yapılmalıdır.

1. Ön kontroller

  • Kapının mekanik yapısı sağlam olmalı; kanat elle açılıp kapatılırken sürtünme her noktada eşit olmalı ve kanat bırakıldığı konumda durmalıdır.
  • Kanat ölçüsü ve ağırlığı yukarıdaki sınırların içinde olmalıdır; içe açılan standart kuruluma göre dışa açılan kapılarda besleme kabloları ters bağlanır.

2. Arka braket (kolon/duvar)

  • Kolonun kenarından ölçülen C değeri kılavuzdaki Grafik 2'ye konur ve A, B ölçüleriyle en büyük açılma açısı bulunur. Doğrusal hareket için A ve B değerleri birbirine yakın olmalıdır.
  • Arka braket sabitleme plakasına kaynaklanır; gerekirse A ve B değerlerine göre kesilir.

3. Ön braket (kanat) ve motorun takılması

  • Ön braket, Tablo 1'deki D ve E ölçülerine göre kanadın sağlam bir yerine kaynaklanır (kaynak mümkün değilse PLA8 braketi kullanılır).
  • Motor arka brakete vida-somunla takılır; somun sonuna kadar sıkılıp 1/10 tur gevşetilerek küçük bir boşluk bırakılır. Ön brakete takılan vida ise tam sıkılır.

4. Sınır durdurucuların ayarı

  • Motorun kilidi çözülür, kanat elle istenen açık konuma getirilir ve mekanik durdurucu pime dayanacak şekilde sabitlenir. Kapanma durdurucusu olan modellerde aynı işlem kapalı konum için yapılır.

5. Bağlantı, öğrenme ve test

  • Motor kablosu ve topraklama kılavuzdaki şemaya göre kontrol ünitesine bağlanır.
  • Kontrol ünitesine bağlı cihazlar tanıtılır, ardından açılma ve kapanma konumları öğretilir.
  • Kilit çözülmüş kanadın elle 390 N'dan (yaklaşık 40 kg) fazla kuvvet gerektirmeden hareket ettiği kontrol edilir. Fotoseller tek tek, darbe kuvveti EN 12445'e göre test edilir.

Nice TOONA 4005 Kumanda Nasıl Tanıtılır?

Kumandalar kontrol ünitesine takılan OXIBD alıcıya kaydedilir. Nice alıcılarında iki yöntem vardır:

  • Mod 1 (tüm düğmeler): alıcının üzerindeki düğmeye basılı tutun, LED'i yeşil yanınca bırakın; 10 saniye içinde kumandanın herhangi bir düğmesine basılı tutun. LED'in 3 kez yeşil yanıp sönmesi kaydı onaylar. Bu yöntemde 1. düğme adım adım (aç-dur-kapat), 2. düğme yaya geçişi (tek kanat), 3. düğme aç, 4. düğme kapat komutunu verir.
  • Mod 2 (tek düğmeye seçilen komut): her düğmeye ayrı komut atanır; örneğin INTI2'nin bir düğmesi iki kanadı, diğeri yalnız yaya kanadını açabilir.

Çalışan bir kumanda varsa yeni kumanda alıcının yanında kopyalanabilir: yeni kumandanın düğmesi birkaç saniye basılı tutulur, eski kumandanın aynı düğmesine yavaşça 3 kez, ardından yeni kumandaya bir kez basılır. Nice INTI, ERA ONE ve MYGO kumandalar uyumludur; ayrıntılı adımlar alıcının kılavuzundadır.

Dairesel Kapı Otomatik Kapanma Süresi Nasıl Ayarlanır?

MC800'de otomatik kapanma (bekleme) süresi 5–180 saniye, ön yanıp sönme 0–10 saniye arasında ayarlanır; kanatların açılma ve kapanma gecikmesi ayrı ayrı programlanır. Ayarlar kontrol ünitesindeki LED kılavuzlu düğmelerle ya da Opera sistemi ve Pro-View ekranıyla yapılır.

Nice TOONA 4005 Arıza Kodları ve Sorun Giderme

MC800, açılışta beslemenin ve kontrol ünitesinin doğru çalıştığını gösterir; arızaları flaşörün ve onay LED'inin yanıp sönmesiyle otomatik teşhis eder. Sık görülen durumlar:

  • Kumanda çalışmıyor: pili ve kumandanın OXIBD'ye kayıtlı olduğunu kontrol edin.
  • Kanatlar çalışmıyor, LED'ler sönük: 230 V beslemeyi ve sigortaları kontrol edin.
  • Kanat kapanırken geri açılıyor: fotoselin önünde engel olabilir veya hizası bozulmuştur; ya da kanat sürtünüyordur, kuvvet ayarını ve menteşeleri kontrol edin.
  • Kanatlar birbirine çarpıyor: kanat gecikmesi (önce açılan/sonra kapanan kanat) yeniden programlanmalıdır.

Elektrik Kesildiğinde Kanatlı Kapı Nasıl Açılır?

Motorun kilit çözme yuvasına verilen anahtarı takıp çevirin; redüktör serbest kalır ve kanat elle açılır. Enerji geldiğinde anahtar ters çevrilerek motor yeniden kilitlenir. 230 V motorlarda akü desteği olmadığından, sık kesinti yaşanan yerlerde 24 V TOONA modelleri tercih edilebilir.

Nice TOONA 4005 Montaj ve Servis

Kosifoğlu Otomatik Kapı Sistemleri olarak Nice yetkili bayisi sıfatıyla Nice TOONA 4005 satışı, montajı ve satış sonrası servisini yapıyoruz. Türkiye geneline gönderim yapıyoruz; 3.500 TL üzeri siparişlerde kargo ücretsizdir. Bu sayfadaki montaj seçeneğiyle montajlı fiyat teklifi alabilir, tüm modelleri dairesel kapı motoru kategorisinde ve otomatik bahçe kapısı rehberimizde karşılaştırabilirsiniz.

Kılavuz düzenli bakım ister: tüm beslemeler kesilir, yapı parçalarındaki aşınma ve paslanma, vida bağlantılarının sıkılığı ve cıvata ile sonsuz vidanın yağlanması kontrol edilir, ardından tüm güvenlik testleri tekrarlanır. Ürün EN 13241-1, EN 12445 ve EN 12453 standartlarına uygundur; garanti süresi 2 yıldır.

Yedek Parçalar
Nice TITAN Rulman ( PMCU3.4630 )
Nice TITAN Rulman ( PMCU3.4630 )

Nice ROBO, ROX 600, MOBY ve WINGO için orijinal rulman.

580 TL

Nice MOBYTO4005-4006-4024-5024 Pirindisli Vetakozyatagi ( PRTO06 )
Nice MOBYTO4005-4006-4024-5024 Pirindisli Vetakozyatagi ( PRTO06 )

Nice TOONA 4005, TOONA 4006, TOONA 4024, TOONA 5024 ve diğer modeller için orijinal yedek parça: MOBYTO4005-4006-4024-5024 Pirindisli Vetakozyatagi.

2.020 TL

Nice ROBO 1000 Rondela ( PMCAC10.4630 )
Nice ROBO 1000 Rondela ( PMCAC10.4630 )

Nice WINGO 4000, WINGO 5000, TOONA 4005, TOONA 4006 ve diğer modeller için orijinal yedek parça: ROBO 1000 Rondela.

370 TL

Nice METRO Kabin Bağlantı Vidası ( V4.2X13A.5101 )
Nice METRO Kabin Bağlantı Vidası ( V4.2X13A.5101 )

Nice ROBUS, ROX ve WS200S için orijinal 4,2x13 mm bağlantı vidası.

310 TL

Nice TO7024 Sekman ( PMCSE24.4630 )
Nice TO7024 Sekman ( PMCSE24.4630 )

Nice WINGO 2024, WINGO 3524, WINGO 4000, WINGO 5000 ve diğer modeller için orijinal yedek parça: TO7024 Sekman.

240 TL

Nice TO5016 İç Motor Sonsuz Dişlisi ( PMD1650R01.4610 )
Nice TO5016 İç Motor Sonsuz Dişlisi ( PMD1650R01.4610 )

Nice TOONA 4005, TOONA 4006, TOONA 5016, TOONA 5015 ve diğer modeller için orijinal yedek parça: TO5016 İç Motor Sonsuz Dişlisi.

1.990 TL

Nice TOONA 220V Yedek Motor ( SPMTG08600 )
Nice TOONA 220V Yedek Motor ( SPMTG08600 )

Nice TOONA 4005, TOONA 4006, TOONA 5016, TOONA 5015 ve diğer modeller için orijinal yedek parça: TOONA 220V Yedek Motor.

9.210 TL

Nice TOONA 5 Serisi Kablo Kapağı ( PPD1598.4540 )
Nice TOONA 5 Serisi Kablo Kapağı ( PPD1598.4540 )

Nice TOONA 4005, TOONA 4006, TOONA 5016, TOONA 4024 ve diğer modeller için orijinal yedek parça: TOONA 5 Serisi Kablo Kapağı.

710 TL

Nice TOONA 4005 4006 5016 İç Dişli Seti ( SPAMG217B00A )
Nice TOONA 4005 4006 5016 İç Dişli Seti ( SPAMG217B00A )

Nice TOONA 4005, TOONA 4006, TOONA 5016, TOONA 5015 ve diğer modeller için orijinal yedek parça: TOONA 4005 4006 5016 İç Dişli Seti.

1.770 TL

Nice TOONA 4005 / 4006 / 4024 Kapak Kiti ( SPCG013700 )
Nice TOONA 4005 / 4006 / 4024 Kapak Kiti ( SPCG013700 )

Nice TOONA 4005, TOONA 4006, TOONA 4024 ve TOONA 4015 için orijinal yedek parça: TOONA 4005 / 4006 / 4024 Kapak Kiti.

7.230 TL

Nice MOBY 4005 4006 Limit Swich ( PRMB06 )
Nice MOBY 4005 4006 Limit Swich ( PRMB06 )

Nice TOONA 4005, TOONA 4006, TOONA 5016, TOONA 5015 ve diğer modeller için orijinal yedek parça: MOBY 4005 4006 Limit Swich.

980 TL

Nice TO4024-7024-4005-4006 - 5016 Kilit Seti ( SPGAP00700 )
Nice TO4024-7024-4005-4006 - 5016 Kilit Seti ( SPGAP00700 )

Nice TOONA 4005, TOONA 4006, TOONA 5016, TOONA 4024 ve diğer modeller için orijinal yedek parça: TO4024-7024-4005-4006 - 5016 Kilit Seti.

1.420 TL

Nice TOONA 4005/4024/4006 Sonsuz Dişli ve Mili ( PRTO02 )
Nice TOONA 4005/4024/4006 Sonsuz Dişli ve Mili ( PRTO02 )

Nice TOONA 4005, TOONA 4006, TOONA 4024 ve WINGO L 4010 için orijinal yedek parça: TOONA 4005/4024/4006 Sonsuz Dişli ve Mili.

4.040 TL

Ana Ürün (Nice TOONA 4005 Dairesel ...)13.770 TL
Toplam13.770 TL
Sepete Git
2 Yıl Resmi Garanti
Profesyonel Montaj
Ücretsiz Kargo

Nice TOONA 4005 Dairesel Kapı Motoru Tek Motor Hakkında Sık Sorulan Sorular

Nice TOONA 4005 3 metreye kadar kanatlarda kullanılır. Kanat uzadıkça taşınabilecek ağırlık azalır: 2 m'ye kadar kanatta yaklaşık 470–500 kg, 2,5 m kanatta yaklaşık 410 kg, 3 m kanatta yaklaşık 350 kg. Dolu yüzeyli kanatlarda ve rüzgârlı yerlerde sınırlar düşer.

Kılavuza göre TOONA 4005 nominal kuvvette saatte 58 çevrim yapar. 230 V motor orta yoğunlukta kullanım içindir; müstakil ev ve apartman bahçe kapıları için uygundur. Yoğun kullanılan site girişlerinde 24 V TOONA modelleri tercih edilmelidir.

TOONA 4005'ün gücü 340 W (nominal 180 W), akımı 1,5 A (nominal 1 A)'dir ve bu güç yalnızca kanat hareket ederken çekilir. 230 V motor doğrudan MC800 kontrol ünitesinden beslenir.

Kumanda kontrol ünitesine takılan OXIBD alıcıya kaydedilir: alıcının düğmesine basılı tutun, LED'i yeşil yanınca bırakın, 10 saniye içinde kumandanın herhangi bir düğmesine basılı tutun. LED 3 kez yeşil yanıp sönerse kayıt tamamdır (Mod 1). Mod 2 ile her düğmeye ayrı komut verilebilir; örneğin bir düğme iki kanadı, diğeri yalnız yaya kanadını açar.

Çalışan bir kumanda varsa yeni kumanda alıcının yanında kopyalanır: yeni kumandanın düğmesi birkaç saniye basılı tutulur, eski kumandanın aynı düğmesine yavaşça 3 kez, ardından yeni kumandaya bir kez basılır. OXIBD alıcı Nice INTI, ERA ONE ve MYGO kumandalarla çalışır. İlave Nice INTI2 kumandayı bu sayfadan sipariş edebilirsiniz.

Motorun kilit çözme yuvasına verilen anahtarı takıp çevirin; redüktör serbest kalır ve kanat elle açılır. Enerji gelince anahtar ters çevrilerek motor kilitlenir. 230 V motorlarda akü desteği yoktur.

MC800'de otomatik kapanma (bekleme) süresi 5 ile 180 saniye arasında ayarlanır; ön yanıp sönme 0-10 saniye, kanatların açılma ve kapanma gecikmesi ayrı ayrı programlanır. Ayarlar kontrol ünitesindeki LED kılavuzlu düğmelerle yapılır.

TOONA4005 tek motordur: motor, ön ve arka braket, montaj vidaları ve kilit çözme anahtarı gelir. Çalışması için MC800 kontrol ünitesi, alıcı (OXIBD), kumanda, fotosel ve flaşör gerekir. Çift kanatlı kapıda iki motor kullanılır. Hepsini bir arada almak için aynı modelin tek veya çift motorlu setleri daha ekonomiktir.

Evet. MC800 kontrol ünitesinin adım adım ve OPEN girişlerine plaka tanıma kamerası, kart okuyucu, şifreli tuş takımı veya OGS/HGS gibi kuru kontak veren sistemler bağlanır. Yaya geçişi girişiyle tek kanat ayrı komutla açılabilir.

Kolondaki C ölçüsü kılavuzdaki grafiğe konarak arka braketin A ve B ölçüleri bulunur; A ve B birbirine yakın olmalıdır. Arka braket plakaya kaynaklanıp kolona, ön braket kanadın sağlam bir yerine sabitlenir. Motor braketlere takılır, sınır durdurucular ayarlanır, kontrol ünitesine bağlanıp konumlar öğretilir. Kilit çözülmüş kanat elle 390 N'dan fazla kuvvet gerektirmemelidir. Kosifoğlu olarak montaj hizmeti veriyoruz.

MC800 arızaları flaşör ve onay LED'iyle bildirir. Önce kumandanın pilini ve alıcıya kayıtlı olduğunu kontrol edin. LED'ler sönükse 230 V beslemeyi ve sigortaları kontrol edin. Kanat kapanırken geri açılıyorsa fotoselin önünde engel olabilir veya kanat sürtünüyordur. Sorun sürerse servis çağırın.

İkisi de 230 V, 1800 N itme kuvvetli ve 3 metreye kadar kanatlar içindir. TOONA 4005'te yalnız açılma yönünde mekanik sınır durdurucu vardır (strok 385 mm); TOONA 4006'da açılma ve kapanma yönünde durdurucu bulunur (strok 350 mm), bu yüzden kapıya ayrı kapanma takozu gerekmez. Saatlik çevrim ikisinde de 58'dir.

Kılavuz düzenli bakım ister: beslemeler kesilir, yapı parçalarında aşınma ve paslanma, vida bağlantılarının sıkılığı, cıvata ve sonsuz vidanın yağlanması ve hareketli parçalar kontrol edilir, ardından tüm güvenlik testleri tekrarlanır. Tahmini ömür kullanım koşullarına göre 80.000-250.000 hareket çevrimidir. Ürün 2 yıl garantilidir; Kosifoğlu olarak montaj ve servis veriyoruz.
