Nice TOONA 7024 Dairesel Kapı Motoru Seti
Set içerisindekiler
Teknik özellikler
- Çalışma Sıklığı (Kez/Saat)
- 41
- Koruma Sınıfı (IP)
- 44
- Ölçüler (mm)
- 1200x128x150 h
- Kuvvet (N)
- 2700 N (nominal 1400 N)
- Garanti Süresi
- 2 yıl
- Motor Gücü (Watt)
- 120 W (nominal 60 W)
- Marka
- Nice
- Ürün Kodu
- TOONA7024KIT
- Motor Kodu
- TO7024
- Ürün Tipi
- Profesyonel Dairesel Açılır Kapı Motoru
- Set Tipi
- Çift kanat seti (2 motor)
- Maksimum Tek Kanat Genişliği
- 7 metre
- Kullanım Yoğunluğu
- Saatte 41 çevrim (nominal kuvvette)
- Kullanım Alanı
- Endüstriyel
- Engel Algılama
- Var
- Plaka Okuma Sistemine
- Uyumlu (OPEN girişiyle)
- Gövde Rengi
- Gri
- Menşei
- İtalya
- Besleme Voltajı (Vac50/60 Hz)
- 230
- Çektiği Akım (A)
- 5 A (nominal 2,5 A)
- Motor Tipi
- 24 V DC, kendinden kilitli redüktörlü
- Hız (m/saniye)
- 0,013 m/s
- Strok
- 584 mm
- Kontrol Ünitesi
- MC824H
- Akü Desteği
- PSS124 (kontrol ünitesine)
- Çalışma Sıcaklığı
- -20°C ÷ 50°C
- Ağırlık (kg)
- 15
Nice TOONA 7024 (TOONA7024KIT), 7 metreye kadar kanatlı bahçe kapıları için 24 V DC motorlu, kendinden kilitli kollu kapı motorudur. 2700 N itme kuvveti, 584 mm strok ve saatte 41 çevrim sunar; 7 m kanatta yaklaşık 720 kg kanat taşır. MC824H kontrol ünitesiyle çalışır. Yoğun kullanıma uygundur; PSS124 aküyle kesintide çalışır. Bu ürün çift kanatlı kapı setidir: 2 motor, MC824H kontrol ünitesi, OXIBD soketli alıcı, EPMB BlueBUS fotosel, ELDC flaşör (24 V), 2 INTI2 kumanda dahil. 2 yıl garanti.
Nice TOONA 7024 Dairesel Kapı Motoru Seti Nedir?
Nice TOONA 7024, İtalyan Nice S.p.A.'nın kanatlı (dairesel açılır) bahçe kapıları için ürettiği, 24 V DC motorlu, sonsuz vidalı redüktörlü kollu (pistonlu) kapı motorudur. Kanadın iç yüzüne ve kolona braketlerle monte edilir; 7 metreye kadar kanatları açar. Üretici kılavuzu TOONA serisini konut veya endüstriyel kanatlı kapılar için tanımlar.

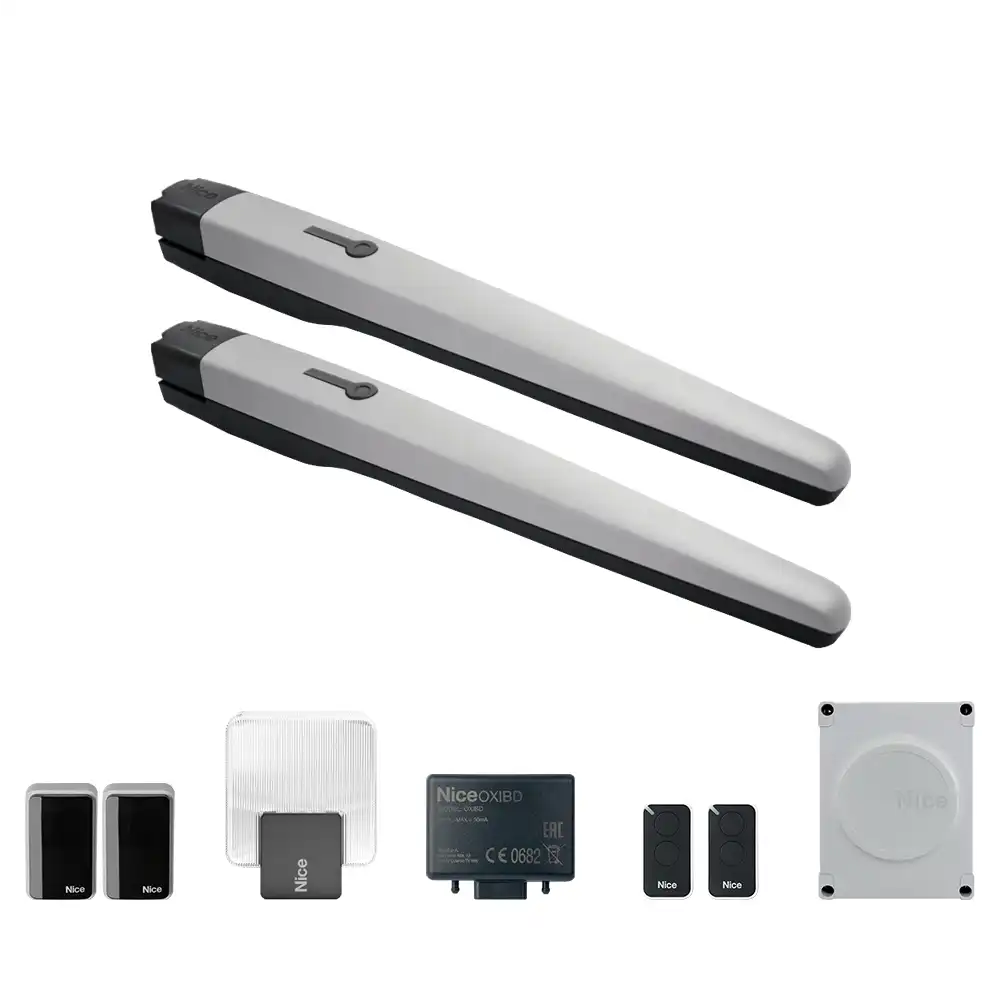

TOONA7024KIT ürün koduyla satılan çift kanatlı kapı seti; 2 adet Nice TO7024 motor, 1 adet Nice MC824H kontrol ünitesi, 1 adet Nice OXIBD soketli alıcı, 1 takım Nice EPMB BlueBUS fotosel, 1 adet Nice ELDC flaşör (24 V), 2 adet Nice INTI2 kumanda içerir. Kutudan çıktığı haliyle kuruluma hazırdır.
Nice TOONA 7024 Teknik Özellikleri
- Besleme: 24 V DC (kontrol ünitesinden; şebeke girişi 230 V)
- Akım / Güç: 5 A (nominal 2,5 A), 120 W (nominal 60 W)
- İtme Kuvveti: 2700 N (nominal 1400 N)
- Strok: 584 mm – Hız: 0,013 m/s
- Çalışma Sıklığı: nominal kuvvette saatte 41 çevrim
- Koruma Sınıfı: IP44 – Çalışma Sıcaklığı: -20°C ile +50°C
- Motor Ölçüsü: 1200x128x150 mm, 15 kg
- Kullanım Ömrü: kılavuzun zorlanma tablosuna göre tahminen 80.000 – 250.000 hareket çevrimi
Nice TOONA 7024 Kaç Metre ve Kaç Kilo Kapıyı Açar?
| Kanat uzunluğu | En fazla kanat ağırlığı |
|---|---|
| 3 m'ye kadar | yaklaşık 1700 kg |
| 4 m | yaklaşık 1350 kg |
| 5 m | yaklaşık 1100 kg |
| 6 m | yaklaşık 880 kg |
| 7 m | yaklaşık 720 kg |
Değerler Nice Türkiye kataloğundaki TOONA 7024 kullanım sınırı grafiğinden okunmuştur; kanat uzadıkça taşınabilecek ağırlık azalır. Kapalı yüzeyli (dolu) kanatlarda ve rüzgârlı yerlerde kılavuz zorlanmanın arttığını belirtir; bu durumda bir üst modele çıkmak motor ömrünü uzatır.
Enkoderlidir; açılma ve kapanma sınırları motorun içindeki mekanik durdurucularla ayarlanır.
Nice TOONA 7024 Özellikleri ve Avantajları
Kendinden kilitli redüktör
Sonsuz vidalı redüktör kanadı kapalı ve açık konumda kilitli tutar; rüzgâr kanadı itemez. Elektrik kesintisinde motor anahtarla çözülür ve kanat elle açılır.
MC824H kontrol ünitesiyle akıllı çalışma
MC824H, 24 V kanatlı kapı motorları için Moonclever ailesinden kontrol ünitesidir. Motorların akımını izleyerek (ampermetrik sistem) limitleri kendisi öğrenir, her motorun çalışma süresini kaydeder ve engel algıladığında durur. BlueBUS ile fotoseller iki telle bağlanır; motor seçicisiyle bağlanan motor tipi tanıtılır; tampon akü (PSS124) ve Solemyo güneş enerjisiyle çalışabilir.
Yaya geçişi ve kanat gecikmesi
Çift kanatlı kurulumda bir kanat önce açılır, sonra kapanır; böylece kanatlar birbirine çarpmaz. Yaya geçişi komutuyla yalnızca bir kanat açılır.
Güvenlik ve uyumluluk
Engel algılama, fotosel ve STOP girişleriyle kanat bir engelde durur veya geri döner. Adım adım ve OPEN girişlerine kart okuyucu, şifreli tuş takımı veya plaka tanıma sistemi bağlanabilir. 24 V motor, kesintide PSS124 aküyle çalışmaya devam eder.
Nice TOONA 7024 Nerelerde Kullanılır?
- Site, apartman ve iş yeri girişleri: saatte 41 çevrime kadar yoğun kullanım, 24 V motor ısınmaya dayanıklı
- Ağır ve uzun kanatlar: 7 m'ye kadar kanatlar, 2700 N itme kuvveti
- Elektrik kesintisi yaşanan bölgeler: PSS124 tampon akü ve Solemyo güneş enerjisi desteği
TOONA 7024, TOONA serisinin en güçlü modelidir; 7 metreyi aşan kanatlar için kayar (sürgülü) kapı çözümleri değerlendirilmelidir.
Nice TOONA 7024 Set İçeriği
- 2 Adet Nice TO7024 motor
- 1 Adet Nice MC824H kontrol ünitesi
- 1 Adet Nice OXIBD soketli alıcı
- 1 Takım Nice EPMB BlueBUS fotosel
- 1 Adet Nice ELDC flaşör (24 V)
- 2 Adet Nice INTI2 kumanda
BlueBUS fotoseller kontrol ünitesine iki telle bağlanır. Kumanda sayısını bu sayfadan artırabilirsiniz; ilave kumandalar aynı alıcıya kaydedilir.
Nice TOONA 7024 Montaj Adımları
Aşağıdaki özet üretici kılavuzunun montaj bölümüne dayanır. Tam prosedür, A–B ölçü grafikleri ve güvenlik uyarıları için bu sayfadaki Türkçe kılavuzu indirin. Montaj yetkili teknisyen tarafından yapılmalıdır.
1. Ön kontroller
- Kapının mekanik yapısı sağlam olmalı; kanat elle açılıp kapatılırken sürtünme her noktada eşit olmalı ve kanat bırakıldığı konumda durmalıdır.
- Kanat ölçüsü ve ağırlığı yukarıdaki sınırların içinde olmalıdır; içe açılan standart kuruluma göre dışa açılan kapılarda besleme kabloları ters bağlanır.
2. Arka braket (kolon/duvar)
- Kolonun kenarından ölçülen C değeri kılavuzdaki Grafik 2'ye konur ve A, B ölçüleriyle en büyük açılma açısı bulunur. Doğrusal hareket için A ve B değerleri birbirine yakın olmalıdır.
- Arka braket sabitleme plakasına kaynaklanır; gerekirse A ve B değerlerine göre kesilir.
3. Ön braket (kanat) ve motorun takılması
- Ön braket, Tablo 1'deki D ve E ölçülerine göre kanadın sağlam bir yerine kaynaklanır (kaynak mümkün değilse PLA8 braketi kullanılır).
- Motor arka brakete vida-somunla takılır; somun sonuna kadar sıkılıp 1/10 tur gevşetilerek küçük bir boşluk bırakılır. Ön brakete takılan vida ise tam sıkılır.
4. Sınır durdurucuların ayarı
- Motorun kilidi çözülür, kanat elle istenen açık konuma getirilir ve mekanik durdurucu pime dayanacak şekilde sabitlenir. Kapanma durdurucusu olan modellerde aynı işlem kapalı konum için yapılır.
5. Bağlantı, öğrenme ve test
- Motor kablosu ve topraklama kılavuzdaki şemaya göre kontrol ünitesine bağlanır.
- Kontrol ünitesine bağlı cihazlar tanıtılır, ardından açılma ve kapanma konumları öğretilir. MC824H'de önce motor seçicisi ayarlanır; iki düğmeye 5 saniye basılınca L3 ve L4 hızlı yanıp söner ve kontrol ünitesi önce M1, sonra M2 kanadını kapatıp birlikte açarak durdurucuları öğrenir.
- Kilit çözülmüş kanadın elle 390 N'dan (yaklaşık 40 kg) fazla kuvvet gerektirmeden hareket ettiği kontrol edilir. Fotoseller tek tek, darbe kuvveti EN 12445'e göre test edilir.
Nice TOONA 7024 Kumanda Nasıl Tanıtılır?
Kumandalar kontrol ünitesine takılan OXIBD alıcıya kaydedilir. Nice alıcılarında iki yöntem vardır:
- Mod 1 (tüm düğmeler): alıcının üzerindeki düğmeye basılı tutun, LED'i yeşil yanınca bırakın; 10 saniye içinde kumandanın herhangi bir düğmesine basılı tutun. LED'in 3 kez yeşil yanıp sönmesi kaydı onaylar. Bu yöntemde 1. düğme adım adım (aç-dur-kapat), 2. düğme yaya geçişi (tek kanat), 3. düğme aç, 4. düğme kapat komutunu verir.
- Mod 2 (tek düğmeye seçilen komut): her düğmeye ayrı komut atanır; örneğin INTI2'nin bir düğmesi iki kanadı, diğeri yalnız yaya kanadını açabilir.
Çalışan bir kumanda varsa yeni kumanda alıcının yanında kopyalanabilir: yeni kumandanın düğmesi birkaç saniye basılı tutulur, eski kumandanın aynı düğmesine yavaşça 3 kez, ardından yeni kumandaya bir kez basılır. Nice INTI, ERA ONE ve MYGO kumandalar uyumludur; ayrıntılı adımlar alıcının kılavuzundadır.
Dairesel Kapı Otomatik Kapanma Süresi Nasıl Ayarlanır?
- Birinci seviye programlamada L1 – Otomatik kapanış açılır: kapı açıldıktan sonra bekleme süresi kadar durur ve kendiliğinden kapanır (fabrika ayarı 30 saniye).
- Bekleme süresi ikinci seviyede 5, 15, 30, 45, 60, 80, 120 veya 180 saniye olarak seçilir.
- L2 – Fotodan sonra kapat: araç fotoseli geçince bekleme 5 saniyeye iner.
- L3 – Her zaman kapat: elektrik kesintisinden sonra kapı açıksa, enerji gelince 5 saniyelik ön yanıp sönmeyle kapanır.
- L6 – Ön yanıp sönme: flaşör hareketten 3 saniye önce yanar. L4 – Stand-by: 5 dakika sonra tüketimi düşürür.
Nice TOONA 7024 Arıza Kodları ve Sorun Giderme
Flaşör hareket sırasında saniyede bir yanıp söner. Arızada kısa kırmızı yanıp sönmeler 1 saniye arayla tekrarlanır:
- 1 – BlueBUS hatası: manevra başında, öğrenmede kaydedilen BlueBUS cihazları bulunamadı; fotosel bağlantılarını kontrol edin, cihaz değiştiyse öğrenmeyi tekrarlayın.
- 2 – fotosel: bir fotosel hareket izni vermiyor veya hareketi tersine çevirdi; önünde engel olup olmadığını kontrol edin.
- 3 – engel algılama: motorlar daha fazla dirençle karşılaştı; kanadı, menteşeleri ve zemini kontrol edin, gerekirse kuvveti artırın.
- 4 – STOP girişi: o girişe bağlı cihaz devrede.
- 5 – dahili parametre hatası: en az 30 saniye bekleyip tekrar deneyin veya beslemeyi kapatıp açın.
- 6 – saatlik veya art arda manevra sınırı aşıldı: motorlar soğuyana kadar birkaç dakika bekleyin.
- 7 – elektrik devresi arızası: 30 saniye bekleyip tekrar deneyin; sürerse kart değişmelidir.
- 8 – komut zaten mevcut: sürekli etkin bir komut var (örneğin saat programlı bir giriş).
- 9 – otomasyon kilitli: "otomasyonu aç" komutu verin. 10 – enkoder engel algıladı: kanat aşırı sürtünme nedeniyle durdu.
Elektrik Kesildiğinde Kanatlı Kapı Nasıl Açılır?
Motorun kilit çözme yuvasına verilen anahtarı takıp çevirin; redüktör serbest kalır ve kanat elle açılır. Enerji geldiğinde anahtar ters çevrilerek motor yeniden kilitlenir. Kesintide de motorla çalışmak için kontrol ünitesine PSS124 tampon akü takılabilir.
Nice TOONA 7024 Montaj ve Servis
Kosifoğlu Otomatik Kapı Sistemleri olarak Nice yetkili bayisi sıfatıyla Nice TOONA 7024 satışı, montajı ve satış sonrası servisini yapıyoruz. Türkiye geneline gönderim yapıyoruz; 3.500 TL üzeri siparişlerde kargo ücretsizdir. Bu sayfadaki montaj seçeneğiyle montajlı fiyat teklifi alabilir, tüm modelleri dairesel kapı motoru kategorisinde ve otomatik bahçe kapısı rehberimizde karşılaştırabilirsiniz.
Kılavuz düzenli bakım ister: tüm beslemeler kesilir, yapı parçalarındaki aşınma ve paslanma, vida bağlantılarının sıkılığı ve cıvata ile sonsuz vidanın yağlanması kontrol edilir, ardından tüm güvenlik testleri tekrarlanır. Ürün EN 13241-1, EN 12445 ve EN 12453 standartlarına uygundur; garanti süresi 2 yıldır.
