Nice WALKY 2024 Dairesel Kapı Motoru Çift Motorlu Set
Set içerisindekiler
Teknik özellikler
- Çalışma Sıklığı (Kez/Saat)
- 50
- Koruma Sınıfı (IP)
- 44
- Ölçüler (mm)
- 90x125x385 h
- Garanti Süresi
- 2 yıl
- Motor Gücü (Watt)
- 120
- Marka
- Nice
- Ürün Kodu
- WALKY2024BDKCE
- Motor Kodu
- WL1024C
- Ürün Tipi
- Ekonomik Dairesel Açılır Kapı Motoru
- Set Tipi
- Çift kanat seti (2 motor)
- Maksimum Tek Kanat Genişliği
- 1,8 metre
- Kullanım Yoğunluğu
- Saatte 50 çevrim
- Kullanım Alanı
- Müstakil
- Engel Algılama
- Var
- Plaka Okuma Sistemine
- Uyumlu (OPEN girişiyle)
- Gövde Rengi
- Gri
- Menşei
- İtalya
- Besleme Voltajı (Vac50/60 Hz)
- 230
- Çektiği Akım (A)
- 0,8
- Motor Tipi
- 24 V DC, mafsallı kollu
- Hız (Rpm)
- 1,5 - 2,2
- Tork (Nm)
- 100 (nominal 50)
- Açılma Açısı
- 110°'ye kadar (E ≥ 300 mm)
- Kontrol Ünitesi
- WL1024C içinde, OXI alıcılı
- Akü Desteği
- PS424 (opsiyonel)
- Çalışma Sıcaklığı
- -20°C ÷ 50°C
- Ağırlık (kg)
- 4,8 (WL1024C) / 4,3 (WL1024)
Nice WALKY 2024 (WALKY2024BDKCE), 1,8 metreye kadar iki kanatlı hafif kapılar için mafsallı kollu, 24 V DC motorlu çift kanat setidir. Kontrol ünitesi ve OXI alıcı WL1024C motorunun içindedir; ikinci kanattaki WL1024 bu motora bağlanır. 100 Nm tork, saatte 50 çevrim ve 110°'ye kadar açılma sunar. Sette WL1024C ve WL1024 motor, EPMB BlueBUS fotosel, flaşör veya aydınlatma olarak çalışan WLT çok amaçlı lamba ve 2 adet MYGO4 kumanda vardır. PS424 akü ve Solemyo güneş enerjisiyle uyumludur. 2 yıl garanti.
Nice WALKY 2024 Çift Motorlu Dairesel Kapı Motoru Seti Nedir?
Nice WALKY, küçük ve hafif kanatlı kapılar için tasarlanmış, mafsallı kollu, 24 V DC motorlu kompakt kapı motorudur. Motor kolonun yüzüne dikey olarak takılır, kol kanadın üst kısmına bağlanır. Kontrol ünitesi ve OXI radyo alıcısı WL1024C motorunun içindedir; ayrı pano gerekmez. 1,8 metreye kadar kanatlar, yaya kapıları ve bahçe giriş kapıları için uygundur.

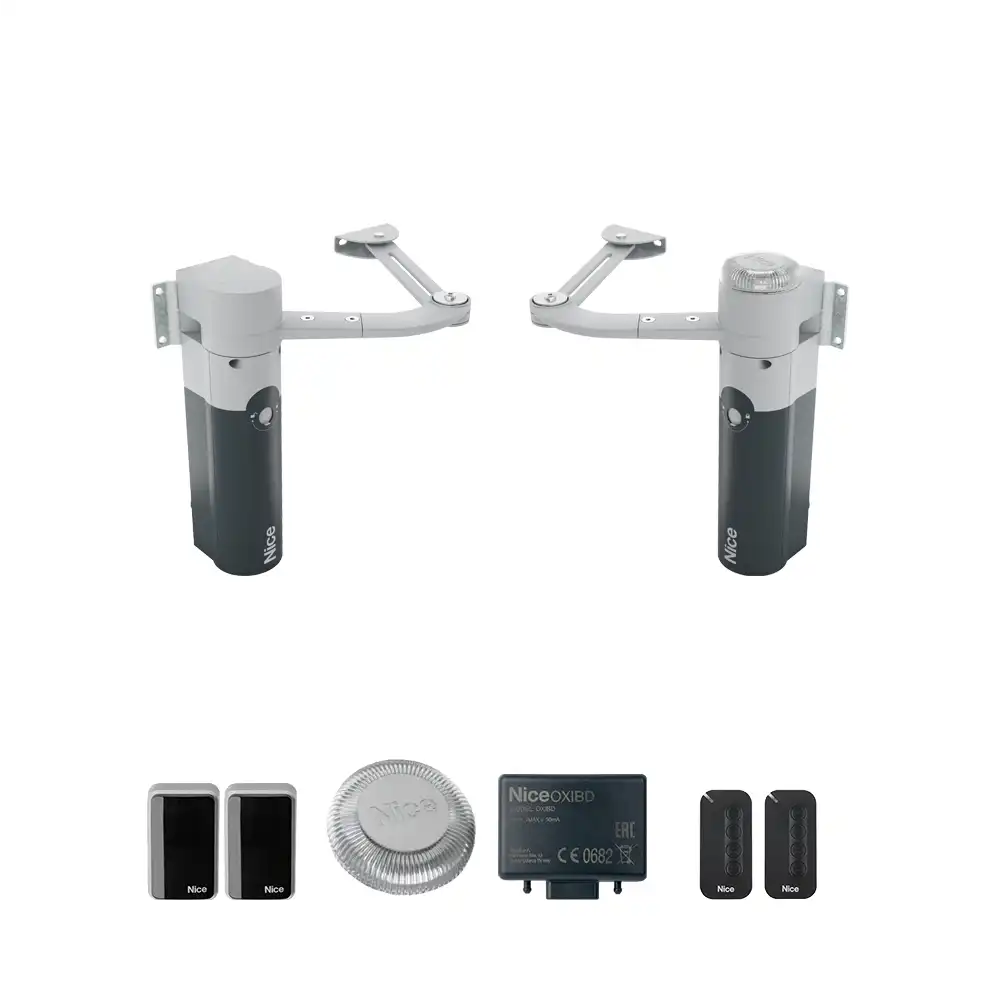

WALKY2024BDKCE ürün koduyla satılan set; 1 adet Nice WL1024C motor (kontrol ünitesi ve OXI alıcı dahili), 1 adet Nice WL1024 motor (kontrol ünitesiz), 1 takım Nice EPMB BlueBUS fotosel, 1 adet Nice WLT çok amaçlı LED lamba, 2 adet Nice MYGO4 kumanda içerir.
Nice WALKY Teknik Özellikleri
- Motor: 24 V DC, 120 W (şebeke girişi 230 V, 0,8 A)
- Tork: en yüksek 100 Nm, nominal 50 Nm
- Hız: 1,5–2,2 dev/dk
- Çalışma Sıklığı: saatte 50 çevrim (katalog)
- Koruma Sınıfı: IP44 – Çalışma Sıcaklığı: -20°C ile +50°C (düşük sıcaklıkta verim azalır)
- Ölçü: 90×125×385 mm – WL1024C 4,8 kg, WL1024 4,3 kg
- Kontrol Ünitesi: WL1024C içinde, BlueBUS (en fazla 15 birim), 12 V AC 15 VA elektrikli kilit çıkışı
- Akü: PS424 (opsiyonel); Solemyo güneş enerjisiyle uyumlu
Nice WALKY Kaç Metre Kapıyı Açar?
| Kol | En büyük kanat genişliği | Kanat ağırlığı / yüksekliği |
|---|---|---|
| Tam boy kol (fabrika) | 1,80 m | 1,8 m'de yaklaşık 100 kg; kısa kanatta 180 kg'a kadar · yükseklik en fazla 2 m |
| Kısaltılmış kol | 1,60 m | yükseklik en fazla 2 m |
Kolonun yüzü ile kanadın menteşe ekseni arasındaki E mesafesi 80–299 mm ise kol kısaltılır ve kanat 90°'ye kadar açılır; E 300 mm veya fazlaysa kol kısaltılmaz ve kanat 110°'ye kadar açılır. Motor ters (kol aşağı bakacak şekilde) takılmaz.
Nice WALKY Özellikleri ve Avantajları
Kontrol ünitesi motorun içinde

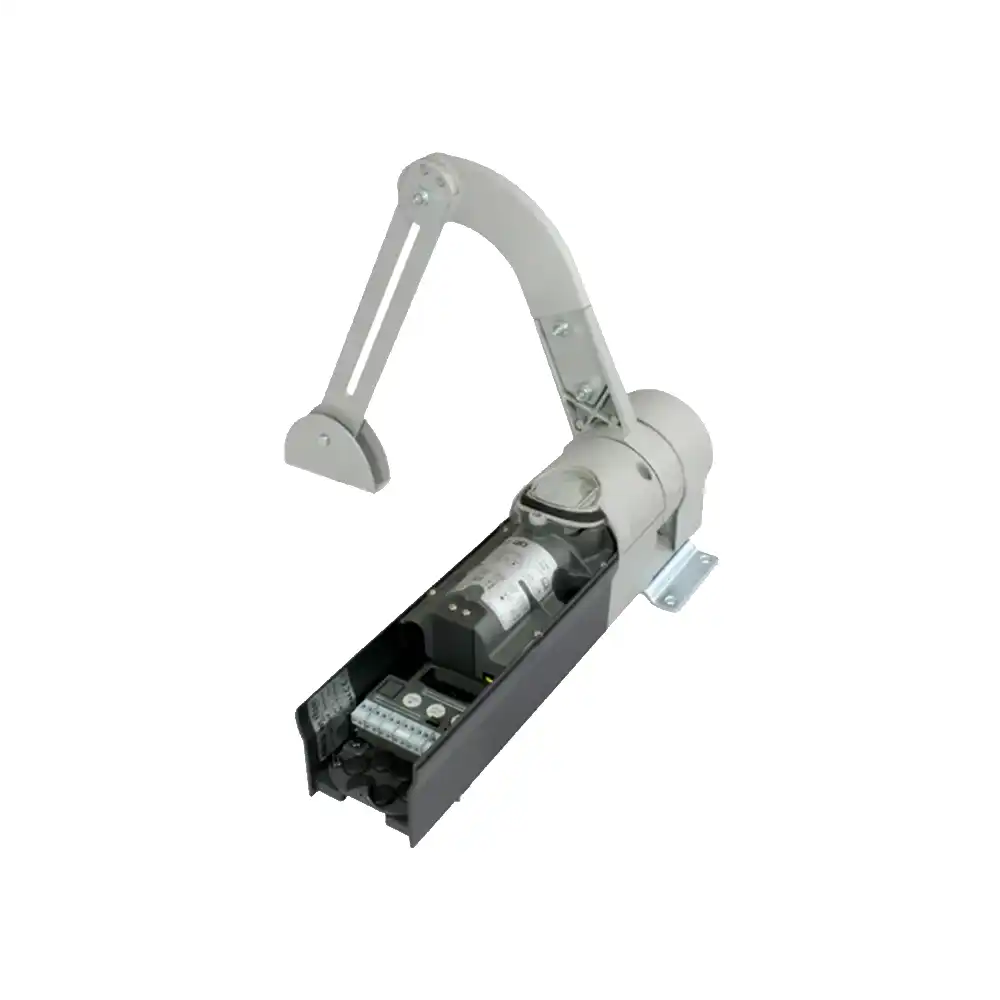

WL1024C motorunda kontrol kartı ve OXI alıcı hazırdır; ikinci kanattaki WL1024 bu motora bağlanır. Programlama OPEN, STOP/SET ve CLOSE tuşları ve 4 LED'le yapılır.
WLT çok amaçlı lamba
WL1024C, WLT lambanın gövdeye yerleşmesine uygun tasarlanmıştır: lamba programa göre flaşör veya aydınlatma lambası olarak çalışır, yerleşik ışık sensörüyle alacakaranlık lambası olarak da kullanılabilir. Çift motorlu sette WLT dahildir.
Engel algılama ve yumuşak hareket
Kanat hareketi hızlanma, sabit hız ve yavaşlama aşamalarıyla tamamlanır; engel algılandığında durur. BlueBUS fotoseller iki telle bağlanır.
Elektrik kesintisinde çalışma
Opsiyonel PS424 akü kesintide de kapıyı çalıştırır; akü yoksa motor özel anahtarla çözülür ve kanat elle açılır.
Nice WALKY Nerelerde Kullanılır?
- Yaya ve bahçe giriş kapıları: 1,8 m'ye kadar tek kanat
- Küçük çift kanatlı araç kapıları: toplam 3,6 m'ye kadar geçiş (2 motorlu set)
- Kalın kolonlu girişler: mafsallı kol sayesinde E mesafesi 300 mm'yi aşsa da 110° açılma
Daha uzun veya ağır kanatlarda WINGO 3524 ya da TOONA serisi seçilmelidir.
Nice WALKY Set İçeriği
- 1 Adet Nice WL1024C motor (kontrol ünitesi ve OXI alıcı dahili)
- 1 Adet Nice WL1024 motor (kontrol ünitesiz)
- 1 Takım Nice EPMB BlueBUS fotosel
- 1 Adet Nice WLT çok amaçlı LED lamba
- 2 Adet Nice MYGO4 kumanda
Nice WALKY Montaj Adımları
Özet üretici kılavuzuna dayanır; tam prosedür için bu sayfadaki Türkçe kılavuzu indirin.
1. Ön kontroller ve kol uzunluğu
- Kanat ölçüsü ve ağırlığı yukarıdaki sınırlarda olmalı; kanat elle eşit sürtünmeyle hareket etmelidir.
- E mesafesi ölçülür; 300 mm'nin altındaysa kol kılavuzdaki ölçüye göre kesilir. Kol sabitleme braketi kanadın en sağlam yerine (çerçeve) takılır.
2. Motor ve kol montajı

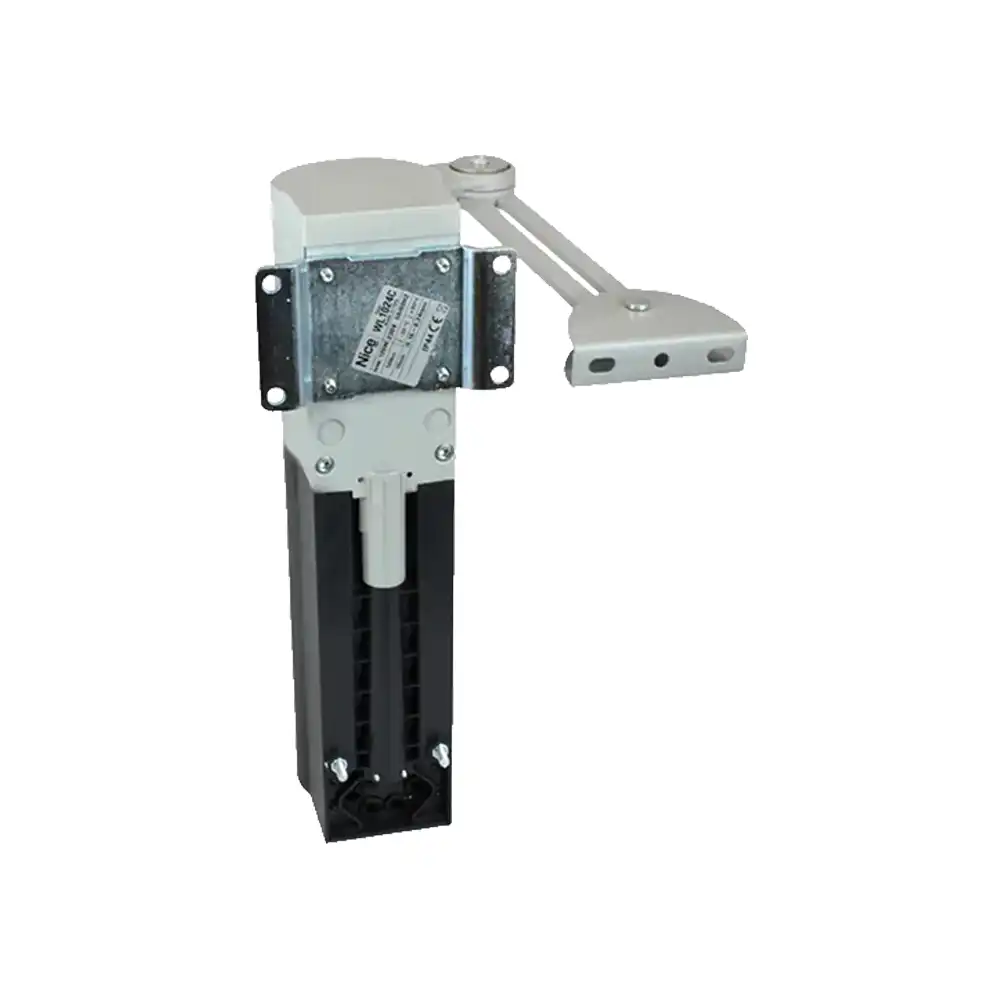

- Motor sabitleme plakasıyla kolona dikey takılır; motor özel anahtarla serbest bırakılır, kol kanada bağlanır.
- Kanatlar kapalıyken hizaları yarıklı kolla ayarlanır.
3. Cihaz tanıtma ve konum öğrenme
- Enerji verildikten sonra BlueBUS LED'i saniyede bir yanıp sönmeli, fotosel LED'leri yanıp sönmelidir.
- ◄ ve Set tuşları birlikte basılı tutulur; L1 ve L2 hızlı yanıp sönünce bırakılır, cihazlar tanıtılır.
- Motorların kilidi çözülüp kanatlar ortaya getirilir ve kilitlenir; Set ve ► tuşları birlikte basılı tutulup L3 ve L4 yanıp sönünce bırakılır. Kontrol ünitesi M1 ve M2'yi sırayla kapatıp birlikte açarak durdurucuları öğrenir.
Nice WALKY Kumanda Nasıl Tanıtılır?
Kumandalar WL1024C motorunun içindeki OXI alıcıya kaydedilir. Nice alıcılarında iki yöntem vardır:
- Mod 1 (tüm düğmeler): alıcının üzerindeki düğmeye basılı tutun, LED'i yeşil yanınca bırakın; 10 saniye içinde kumandanın herhangi bir düğmesine basılı tutun. LED'in 3 kez yeşil yanıp sönmesi kaydı onaylar. Bu yöntemde 1. düğme adım adım (aç-dur-kapat), 2. düğme yaya geçişi (tek kanat), 3. düğme aç, 4. düğme kapat komutunu verir.
- Mod 2 (tek düğmeye seçilen komut): her düğmeye ayrı komut atanır; örneğin INTI2'nin bir düğmesi iki kanadı, diğeri yalnız yaya kanadını açabilir.
Çalışan bir kumanda varsa yeni kumanda alıcının yanında kopyalanabilir: yeni kumandanın düğmesi birkaç saniye basılı tutulur, eski kumandanın aynı düğmesine yavaşça 3 kez, ardından yeni kumandaya bir kez basılır. Nice INTI, ERA ONE ve MYGO kumandalar uyumludur; ayrıntılı adımlar alıcının kılavuzundadır.
Dairesel Kapı Otomatik Kapanma Süresi Nasıl Ayarlanır?
- Set tuşu 3 saniye basılı tutulup L1 yanıp sönünce bırakılır; L1 – Otomatik kapanma açılır (fabrika bekleme süresi 30 saniye).
- Fotoselden sonra kapat: fotosel devreye girince bekleme 5 saniyeye iner.
- Her zaman kapat: elektrik kesintisinden sonra kapı açıksa 5 saniyelik ön yanıp sönmeyle kapanır.
- Bekleme modu: hareketten 1 dakika sonra BlueBUS çıkışını kapatarak akü ve güneş paneliyle tüketimi azaltır.
Nice WALKY Arıza Kodları ve Sorun Giderme
WLT lamba FLASH çıkışına bağlıysa arızayı yanıp sönme sayısıyla bildirir: 1 BlueBUS hatası, 2 fotosel, 3 kuvvet sınırlayıcı (engel algılama), 4 STOP girişi, 5 dahili parametre hatası, 6 saatlik manevra sınırı aşıldı, 7 elektrik devresi arızası. Kumanda çalışmıyorsa pili ve kaydı kontrol edin; motor hiç çalışmıyorsa beslemeyi ve sigortayı kontrol edin.
Elektrik Kesildiğinde WALKY ile Kapı Nasıl Açılır?

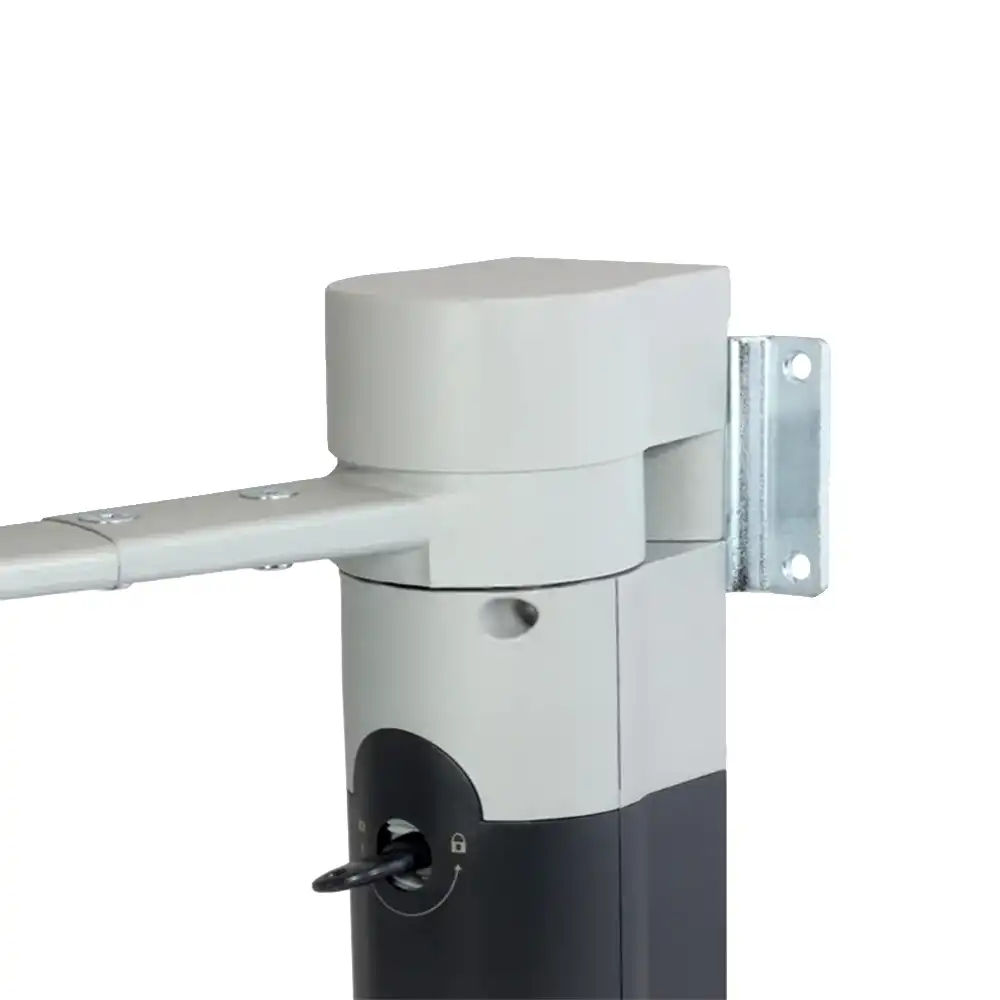

Kapağı kaldırın, anahtarı serbest bırakma pimine takıp saat yönünde neredeyse tam tur çevirin; kanat elle hareket eder. Kilitlemek için anahtar saat yönünün tersine çevrilir ve kanat, mekanizmaya geçtiği duyulana kadar elle hareket ettirilir; ardından serbest bırakma diski 90° çevrilip kapak takılır.
Nice WALKY Montaj ve Servis
Kosifoğlu Otomatik Kapı Sistemleri olarak Nice yetkili bayisi sıfatıyla WALKY satışı, montajı ve servisini yapıyoruz. Türkiye geneline gönderim yapıyoruz; 3.500 TL üzeri siparişlerde kargo ücretsizdir. Diğer modelleri dairesel kapı motoru kategorisinde karşılaştırabilirsiniz. Kılavuzun bakım bölümüne göre motor ve aksesuarlar düzenli kontrol edilmeli, test bölümündeki tüm güvenlik kontrolleri tekrarlanmalıdır. Garanti süresi 2 yıldır.
