Nice WIDE S 3 Metre Kollu Bariyer Seti

Nice WIDE S 3 Metre Kollu Bariyer Nedir?

Nice WIDE S kollu bariyer, İtalyan Nice S.p.A.'nın konut, kamu ve endüstriyel alanlar için ürettiği 24 V DC motorlu elektromekanik otopark bariyeridir. Kontrol ünitesi gövdenin içinde, kolay ulaşılan bir noktadadır; engel algılama, ayarlanabilir hız ve yumuşak duruş özelliklerine sahiptir. Türkiye'de satılan WIDE gövdeleri dahili alıcılıdır; kumanda için ayrı alıcı gerekmez.

WIDES3KIT2 ürün koduyla satılan bu set; WIDES gövde, XBA19 (4.270 mm) kol, 1 takım Nice EPM fotosel, 1 adet Nice ELDC LED flaşör, 2 adet Nice INTI2 kumanda, WA11 çatal ayak ve WA10 reflektörlü sticker içerir. Sette 4.270 mm XBA19 kol gelir; montajda geçiş genişliğine göre 3 metreye kesilir (kılavuz tek parça kolun tam boy veya kesilerek takılabileceğini belirtir). 3 metreye kadar araç geçişleri için hazır, eksiksiz bir bariyer sistemidir.

Nice WIDE S Teknik Özellikleri

• Motor: 24 V DC, 300 W azami güç, 1 A çekilen akım (230 V AC 50/60 Hz besleme)
• Tork: 100 Nm nominal
• Açılma Süresi: en kısa 4 saniye – hız kontrol ünitesinden ayarlanır
• Çalışma Sıklığı: saatte azami 100 çevrim
• Kol: 3–4 m – bu sette XBA19 (4.270 mm), eliptik kesitli beyaz boyalı alüminyum
• Rüzgâr Dayanımı: sınıf 4 – 151 km/sa'e kadar (darbe koruma profiliyle test)
• Koruma Sınıfı: IP54 – dış ortama uygun
• Çalışma Sıcaklığı: -20°C ile +55°C arası (katalog; kılavuzda +50°C)
• Gövde: 280x178x1000 mm, 40 kg – galvaniz ve turuncu boyalı çelik (RAL 2004)
• Elektrik Kesintisi: opsiyonel PS324 yedek akü veya 2 adet 12 V 7 Ah aküyle çalışan CARICA şarj kartı

Kollu Bariyer Kaç Metre Olmalı? WIDE Serisinde Kol Seçimi

Bariyer kolunun uzunluğu, kapatılacak geçişin genişliğine göre seçilir; kol, gövdenin dönme ekseninden karşı taraftaki çatal ayağa kadar uzanır. WIDE serisinde üç gövde, beş farklı kol düzeni vardır:

6 ve 7 metrelik kollar iki parçadır ve XBA9 aparatıyla birleştirilir; iki parçalı kolda kısa parça gövde tarafına takılır. WIDE L'de 5 m kol tek, 6–7 m kollar iki dengeleme yayı gerektirir. 9 metreye kadar geçişler için L BAR (9 m) serisine bakın; tüm modelleri kollu bariyer fiyatları sayfasında karşılaştırabilirsiniz.

Nice WIDE S Özellikleri ve Avantajları

Engel algılama ve yumuşak hareket

Kontrol ünitesi motor akımını sürekli izler; kol bir engele dayandığında "durdurma akımı" eşiği aşılır ve hareket durur. Kol, mekanik durdurucuya yaklaşık 20° kala yavaşlar; kalkış ve duruş darbesizdir. Kapanma sırasında fotosel devreye girerse kol yeniden açılır.

Ayarlanabilir hız ve kuvvet

Kontrol ünitesindeki trimpotlarla çalışma kuvveti, yavaşlama kuvveti, durdurma akımı ve otomatik kapanma (bekleme) süresi ayarlanır. WIDE S'in en kısa açılma süresi 4 saniyedir.

Sağa veya sola montaj, kolay dengeleme

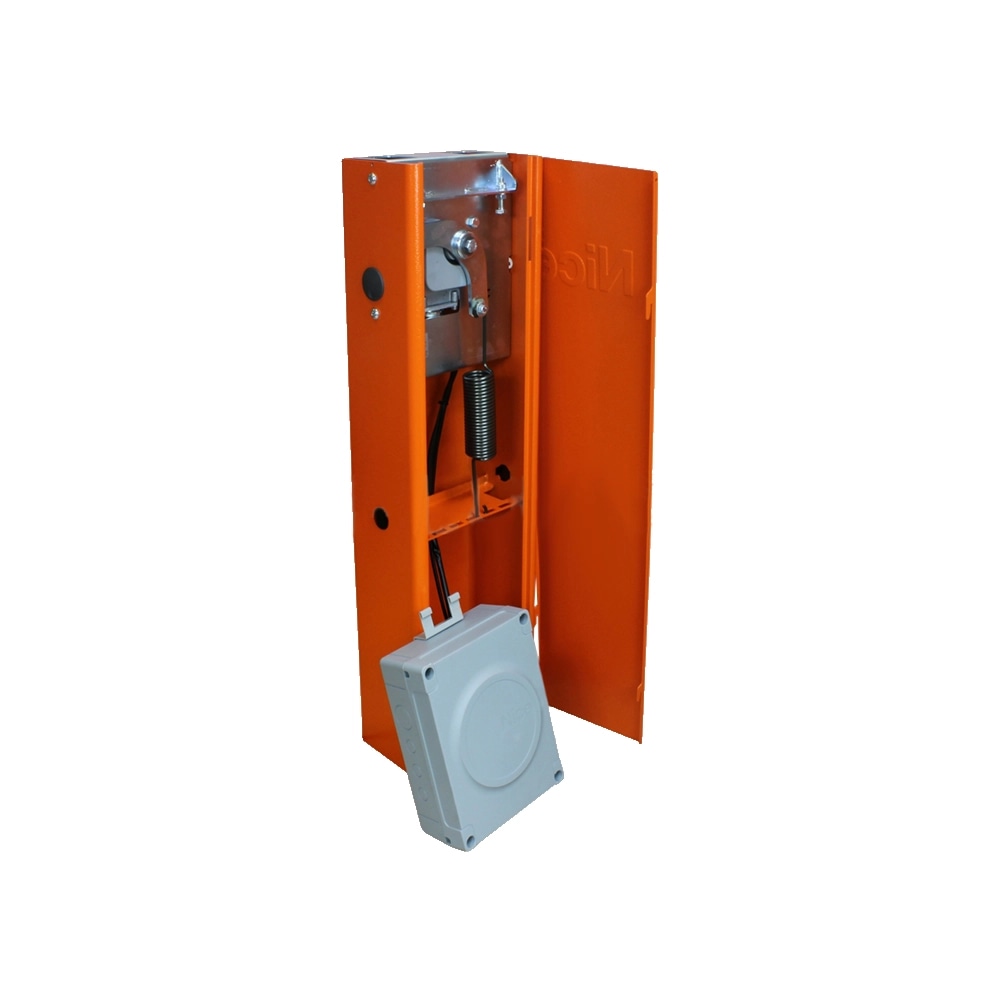

Kol gövdenin sağına ya da soluna takılabilir; fabrika ayarı, gövde sağda iken sola kapanan koldur. Pratik yay gergi aparatı sayesinde kol ağırlığı ve aksesuarlara göre denge kolayca ayarlanır.

Elektrik kesintisinde çalışma ve üçgen anahtar

Opsiyonel PS324 yedek akü veya CARICA şarj kartı (2 × 12 V 7 Ah akü) ile kesintide de çalışır; akü yoksa kol, dış etkenlere karşı korunan üçgen anahtarla motordan ayrılıp elle kaldırılır.

OGS, HGS, kartlı geçiş ve plaka tanıma uyumu

Kontrol ünitesinde Adım Adım, OPEN ve CLOSE girişleri vardır; plaka tanıma kamerası, kart okuyucu, OGS/HGS anteni veya döngü dedektörü gibi kuru kontak veren sistemler bu girişlere bağlanır. Türkiye kataloğu WIDE serisini OGS ve HGS sistemleriyle uyumlu olarak tanımlar.

Trafik ışığı ve geçiş kontrolü

S.C.A. ve aydınlatma çıkışları tek yönlü veya çift yönlü trafik ışığı olarak programlanabilir: giriş ve çıkış için ayrı komutlarla kırmızı/yeşil ışık yönetilir. Kol ışıkları (WIDE S/M için XBA4, WIDE L için XBA6/XBA18), kauçuk darbe koruyucu (XBA13), döner bağlantı (WIA10) ve hareketli destek (WA12) opsiyonel olarak eklenir.

Nice WIDE S Nerelerde Kullanılır?

• Apartman ve küçük site girişleri: saatte azami 100 çevrim, dar geçişler (3–4 m)
• İş yeri ve mağaza otoparkları: personel ve müşteri araçlarının kontrollü geçişi
• Özel otopark alanları: kumanda, kartlı geçiş veya plaka tanıma ile yetkili giriş

Kılavuz WIDE'ı konut, kamu ve endüstriyel kullanım için tanımlar; asidik, tuzlu veya patlayıcı ortamlarda kullanılmaz. Saatte 100 çevrimin üzerinde trafik bekleniyorsa (büyük site, AVM, hastane) WIDE M (4 m) veya hızlı M3 BAR tercih edilmelidir.

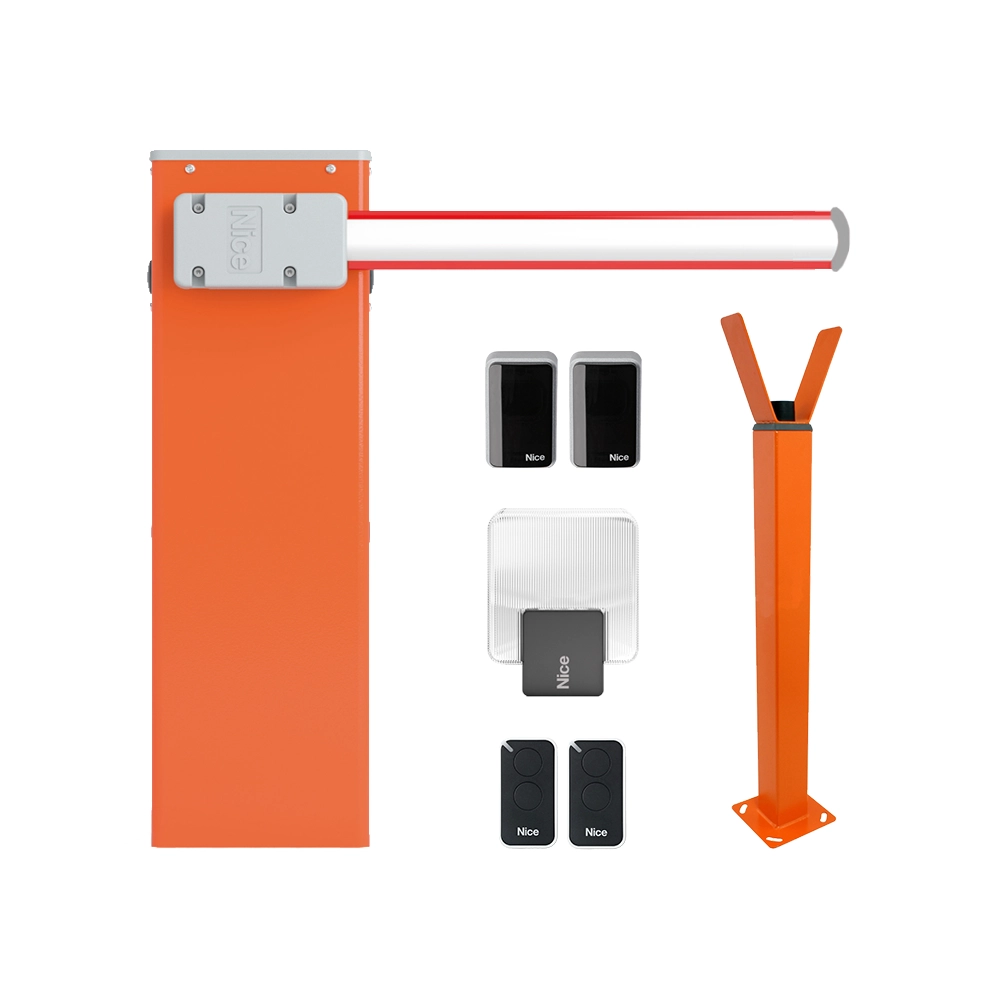

Nice WIDE S 3 m Set İçeriği

• 1 adet Nice WIDES bariyer gövdesi (kontrol ünitesi ve alıcı dahili, temel plakası ve ankrajlarla)
• 1 adet XBA19 bariyer kolu – 4.270 mm, 45×58 mm eliptik alüminyum
• 1 takım Nice EPM emniyet fotoseli
• 1 adet Nice ELDC LED flaşör lamba (24 V DC)
• 2 adet Nice INTI2 kumanda (433,92 MHz, 2 kanal)
• 1 adet WA11 çatal ayak (kolun kapalıyken dayandığı destek)
• 1 adet WA10 kırmızı reflektörlü sticker

Kutuda kol boyunca kırmızı fitil de bulunur. Kumanda sayısını bu sayfadan artırabilirsiniz; ilave kumandalar aynı alıcıya kaydedilir.

Nice WIDE S Montaj Adımları

Aşağıdaki özet üretici kılavuzunun montaj bölümüne dayanır. Tam prosedür ve güvenlik uyarıları için bu sayfadaki Türkçe kılavuzu indirin. Montaj yetkili teknisyen tarafından yapılmalıdır.

1. Temel ve kablo boruları

• Gövde, fotosel ve flaşörün yerleri belirlenir; temel çukuru kazılır ve kablo boruları yerleştirilir.
• Dört ankraj, temel plakasının altına ve üstüne birer somun gelecek şekilde sabitlenir; alt somun dişin sonuna kadar vidalanır.
• Beton dökülür; sertleşmeden önce plakanın tam terazide olduğu kontrol edilir. Betonun sertleşmesi için genellikle en az iki hafta beklenir.

2. Gövdenin sabitlenmesi ve kol yönü

• Üst kapak sökülür, gövde ankrajlara oturtulup somun ve rondelalarla sabitlenir. Hazır beton zeminde genleşmeli dübel kullanılır.
• Kol yönü seçilir: sağa kapanan kol isteniyorsa motor ve limit anahtarı konnektörleri 180° çevrilir, dengeleme yayı diğer taraftaki deliklere taşınır.

3. Kolun ve aksesuarların takılması

• İki pim motor miline yerleştirilir; kol desteği kol dik konumdayken mile takılıp vidalanır.
• Tek parça kol gerekirse ölçüsüne kesilir ve desteğe dayanana kadar geçirilir. Kauçuk darbe koruyucu kanallara geçirilir, kol ucu kapağı takılır ve destekteki 6 vida sıkılır.
• Limit anahtarı kamları, kol mekanik durdurucuya ulaşmadan yaklaşık 20° önce devreye girecek şekilde ayarlanır.

4. Kolun dengelenmesi

• Motorun kilidi üçgen anahtarla açılır, kol elle yaklaşık 45° konuma getirilip bırakılır. Kol yerinde duruyorsa denge doğrudur; yükseliyor ya da düşüyorsa yay gerginliği ayarlanır.
• Kol hiçbir zaman sert biçimde hareket etmemelidir. Ardından motor yeniden kilitlenir.

5. Elektrik bağlantıları ve test

• Tüm bağlantılar enerji kesikken yapılır; besleme 230 V topraklı hattan, bir devre kesici üzerinden alınır.
• Enerji verildikten sonra limit anahtarı LED'lerinin kol konumuyla uyumu kontrol edilir: kol kapalıyken FCC LED'i sönük, FCA LED'i yanık olmalıdır.
• Fotoseller ve engel algılama EN 12445'e göre test edilir; manuel kilit açma etiketi gövdeye yapıştırılır.

Nice WIDE S Kumanda Nasıl Tanıtılır?

Kumandalar kontrol ünitesindeki alıcıya kaydedilir. Nice alıcılarında iki yöntem vardır:

• Mod 1 (tüm düğmeler): alıcının kayıt düğmesine basılı tutun, LED'i yeşil yanınca bırakın; 10 saniye içinde kumandanın herhangi bir düğmesine basılı tutun. LED'in 3 kez yeşil yanıp sönmesi kaydı onaylar. Bu yöntemde 1. düğme Adım Adım, 2. düğme Stop, 3. düğme Aç, 4. düğme Kapat komutunu verir.
• Mod 2 (tek düğme, seçilen komut): kayıt düğmesine komut numarası kadar basılır ve kumandanın ilgili düğmesine basılı tutulur. INTI2'nin iki düğmesine örneğin "Aç" ve "Kapat" ayrı ayrı atanabilir.

Çalışan bir kumanda varsa yeni kumanda alıcının yanında kopyalama yöntemiyle de eklenebilir: yeni kumandanın düğmesi birkaç saniye basılı tutulur, ardından eski kumandanın aynı düğmesine yavaşça 3 kez, sonra yeni kumandaya bir kez basılır. Ayrıntılı adımlar alıcının kılavuzundadır.

Bariyer Otomatik Kapanma ve Zaman Ayarı Nasıl Yapılır?

WIDE kontrol ünitesinde 10 adet mikro anahtar (DIP) ve trimpotlar bulunur. Çalışma modu 1–2 numaralı anahtarlarla seçilir:

• Elle (basılı tutarak çalıştırma): kol yalnızca komut basılı tutulduğu sürece hareket eder.
• Yarı otomatik: her komutta tam açılma veya tam kapanma yapılır.
• Otomatik: kol açılır, ayarlanan bekleme süresi kadar bekler ve kendiliğinden kapanır. Bekleme sırasında fotosel devreye girerse süre yeniden başlar.
• Otomatik + her zaman kapat: elektrik kesintisinden sonra kol açık kalmışsa, enerji gelince 5 saniyelik ön yanıp sönmeden sonra kapanır.

Bekleme süresi TP trimpotuyla ayarlanır ve yalnızca otomatik modda geçerlidir. "Fotoselden sonra hemen kapat" işlevi açıldığında kol, araç fotosel hizasını geçer geçmez kapanır; araç başına açık kalma süresi en aza iner. "Toplu kullanım" işlevi, açılırken yeni bir komutla kolun durdurulmasını engeller.

Nice WIDE S Arıza ve Sorun Giderme

• Kumanda çalışmıyor, kumandanın LED'i yanmıyor: kumanda pilini değiştirin.
• Kumandanın LED'i yanıyor ama kol hareket etmiyor: kumandanın alıcıya kayıtlı olduğunu kontrol edin.
• OK LED'i sönük: besleme yoktur; sigortaları kontrol edin, atmışsa aynı değerde sigortayla değiştirin.
• OK LED'i sürekli yanıyor: ciddi arıza; üniteyi birkaç saniye kapatın, sürerse kart değişmelidir.
• Saniyede 1 yanıp sönme: her şey normal. 2 hızlı yanıp sönme: bir girişin durumu değişti (normal).
• STOP, PHOTO veya PHOTO 2 LED'i sönük: o girişe bağlı cihaz (acil stop, fotosel) devrede; fotosellerin önünü ve hizasını kontrol edin.
• Kol ters yönde hareket ediyor: motor ve limit anahtarı konnektörlerinin kol yönüne göre takıldığını kontrol edin.

Elektrik Kesildiğinde Bariyer Nasıl Açılır?

Gövdedeki kilit açma yuvasına üçgen anahtarı takıp çevirin; motor serbest kalır ve kol elle kaldırılır. Elle kullanım yalnızca elektrik kesintisi veya arızada yapılmalıdır; kol dengeli olduğu için hafifçe kalkar. Enerji gelince anahtar ters yöne çevrilerek motor yeniden kilitlenir. Kesintide çalışmaya devam etmesi için PS324 yedek akü veya CARICA kartı takılabilir; akü kontrol ünitesine ancak kurulum ve programlama tamamlandıktan sonra bağlanmalıdır.

Nice WIDE S Montaj ve Servis

Kosifoğlu Otomatik Kapı Sistemleri olarak Nice yetkili bayisi sıfatıyla Nice WIDE S kollu bariyer satışı, montajı ve satış sonrası servisini yapıyoruz. Türkiye geneline gönderim yapıyoruz; 3.500 TL üzeri siparişlerde kargo ücretsizdir. Bu sayfadaki montaj seçeneğiyle montajlı fiyat teklifini doğrudan yazdırabilir, diğer modelleri kollu bariyer kategorisinde karşılaştırabilirsiniz.

Kılavuz, hangisi önce gelirse 6 ayda bir veya 50.000 çevrimde bir bakım öngörür; kol dengeleme sistemi yılda en az iki kez, tercihen mevsim geçişlerinde kontrol edilmelidir. Bakımda vidalı bağlantılar (özellikle yay bağlantıları), korozyon, fotoseller ve kilit açma sistemi kontrol edilir. Çalışma sıcaklığında katalog +55°C, kılavuz +50°C verir; sayfada katalog değerini yazdık. Ürün EN 13241-1, EN 12445 ve EN 12453 standartlarına uygundur; garanti süresi 2 yıldır.
