Nice TOONA 4006 Dairesel Kapı Motoru Tek Motorlu Set
Set içerisindekiler
Teknik özellikler
- Çalışma Sıklığı (Kez/Saat)
- 58
- Koruma Sınıfı (IP)
- 44
- Ölçüler (mm)
- 820x115x105 h
- Kuvvet (N)
- 1800 N (nominal 600 N)
- Garanti Süresi
- 2 yıl
- Motor Gücü (Watt)
- 340 W (nominal 180 W)
- Marka
- Nice
- Ürün Kodu
- TOONA4006KIT1
- Motor Kodu
- TO4006
- Ürün Tipi
- Profesyonel Dairesel Açılır Kapı Motoru
- Set Tipi
- Tek kanat seti (1 motor)
- Maksimum Tek Kanat Genişliği
- 3 metre
- Kullanım Yoğunluğu
- Saatte 58 çevrim (nominal kuvvette)
- Kullanım Alanı
- Apartman
- Engel Algılama
- Var
- Plaka Okuma Sistemine
- Uyumlu (OPEN girişiyle)
- Gövde Rengi
- Gri
- Menşei
- İtalya
- Besleme Voltajı (Vac50/60 Hz)
- 230
- Çektiği Akım (A)
- 1,5 A (nominal 1 A)
- Motor Tipi
- 230 V AC, kendinden kilitli redüktörlü
- Hız (m/saniye)
- 0,016 m/s
- Strok
- 350 mm
- Kontrol Ünitesi
- MC800
- Akü Desteği
- Yok (230 V motor)
- Çalışma Sıcaklığı
- -20°C ÷ 50°C
- Ağırlık (kg)
- 6
Nice TOONA 4006 (TOONA4006KIT1), 3 metreye kadar kanatlı bahçe kapıları için 230 V AC motorlu, kendinden kilitli kollu kapı motorudur. 1800 N itme kuvveti, 350 mm strok ve saatte 58 çevrim sunar; 3 m kanatta yaklaşık 350 kg kanat taşır. MC800 kontrol ünitesiyle çalışır. Orta yoğunlukta kullanım için uygundur. Bu ürün tek kanatlı kapı setidir: MC800 kontrol ünitesi, OXIBD soketli alıcı, EPM fotosel, ELAC flaşör (230 V), 2 INTI2 kumanda dahil. 2 yıl garanti.
Nice TOONA 4006 Tek Motorlu Dairesel Kapı Motoru Seti Nedir?
Nice TOONA 4006, İtalyan Nice S.p.A.'nın kanatlı (dairesel açılır) bahçe kapıları için ürettiği, 230 V AC motorlu, sonsuz vidalı redüktörlü kollu (pistonlu) kapı motorudur. Kanadın iç yüzüne ve kolona braketlerle monte edilir; 3 metreye kadar kanatları açar. Üretici kılavuzu TOONA serisini konut veya endüstriyel kanatlı kapılar için tanımlar.

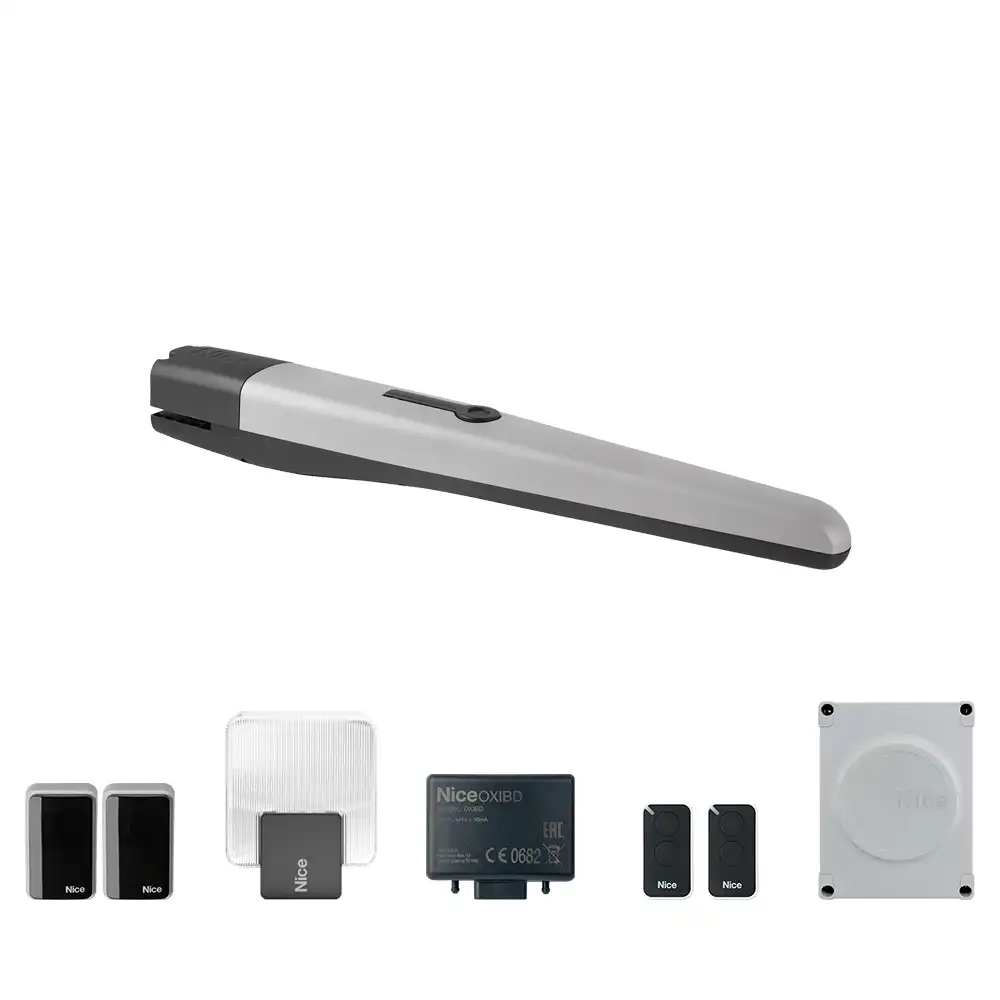

TOONA4006KIT1 ürün koduyla satılan tek kanatlı kapı seti; 1 adet Nice TO4006 motor, 1 adet Nice MC800 kontrol ünitesi, 1 adet Nice OXIBD soketli alıcı, 1 takım Nice EPM fotosel, 1 adet Nice ELAC flaşör (230 V), 2 adet Nice INTI2 kumanda içerir. Kutudan çıktığı haliyle kuruluma hazırdır.
Nice TOONA 4006 Teknik Özellikleri
- Besleme: 230 V AC 50 Hz
- Akım / Güç: 1,5 A (nominal 1 A), 340 W (nominal 180 W)
- İtme Kuvveti: 1800 N (nominal 600 N)
- Strok: 350 mm – Hız: 0,016 m/s
- Çalışma Sıklığı: nominal kuvvette saatte 58 çevrim
- Koruma Sınıfı: IP44 – Çalışma Sıcaklığı: -20°C ile +50°C
- Motor Ölçüsü: 820x115x105 mm, 6 kg
- Kullanım Ömrü: kılavuzun zorlanma tablosuna göre tahminen 80.000 – 250.000 hareket çevrimi
Nice TOONA 4006 Kaç Metre ve Kaç Kilo Kapıyı Açar?
| Kanat uzunluğu | En fazla kanat ağırlığı |
|---|---|
| 2 m'ye kadar | yaklaşık 470–500 kg |
| 2,5 m | yaklaşık 410 kg |
| 3 m | yaklaşık 350 kg |
Değerler Nice Türkiye kataloğundaki TOONA 4006 kullanım sınırı grafiğinden okunmuştur; kanat uzadıkça taşınabilecek ağırlık azalır. Kapalı yüzeyli (dolu) kanatlarda ve rüzgârlı yerlerde kılavuz zorlanmanın arttığını belirtir; bu durumda bir üst modele çıkmak motor ömrünü uzatır.
Hem açılma hem kapanma yönünde mekanik sınır durdurucusu vardır; kapıya ayrı durdurma takozu gerekmez.
Nice TOONA 4006 Özellikleri ve Avantajları
Kendinden kilitli redüktör
Sonsuz vidalı redüktör kanadı kapalı ve açık konumda kilitli tutar; rüzgâr kanadı itemez. Elektrik kesintisinde motor anahtarla çözülür ve kanat elle açılır.
MC800 kontrol ünitesiyle akıllı çalışma
MC800, bir veya iki adet 230 V kanatlı kapı motorunu yöneten, Nice BlueBUS teknolojili kontrol ünitesidir. Bekleme (otomatik kapanma) süresi 5–180 saniye arasında ayarlanır; kanatların açılma/kapanma gecikmesi programlanır, yumuşak kalkış, yavaşlama ve yaya geçişi (tek kanat açma) işlevleri vardır. Flaşör çıkışı 230 V'tur, elektrikli kilit çıkışı 12 V AC 15 VA'dır. Radyo alıcısı SM yuvasına takılır (sette OXIBD).
Tek kanatlı kurulum ve kısmi açma
Set tek motorlu kurulum içindir; kontrol ünitesi tek kanatla çalışacak şekilde öğrenme yapar. Kısmi açma komutuyla kanat yalnızca yaya geçişine yetecek kadar açılabilir. İleride ikinci kanat otomatikleştirilmek istenirse aynı kontrol ünitesine ikinci motor (TO4006) eklenebilir.
Güvenlik ve uyumluluk
Engel algılama, fotosel ve STOP girişleriyle kanat bir engelde durur veya geri döner. Adım adım ve OPEN girişlerine kart okuyucu, şifreli tuş takımı veya plaka tanıma sistemi bağlanabilir. 230 V motorlarda akü desteği yoktur.
Nice TOONA 4006 Nerelerde Kullanılır?
- Müstakil ev ve apartman bahçe kapıları: 3 m'ye kadar kanatlar, saatte 58 çevrim
- Ferforje ve dolu sac kapılar: 1800 N itme kuvveti
- Elektrikli kilitli kapılar: MC800'ün 12 V kilit çıkışıyla
Kapanma yönünde de mekanik durdurucu istemiyorsanız daha ekonomik TOONA 4005, yoğun kullanımda 24 V TOONA 4024 seçilebilir.
Nice TOONA 4006 Set İçeriği
- 1 Adet Nice TO4006 motor
- 1 Adet Nice MC800 kontrol ünitesi
- 1 Adet Nice OXIBD soketli alıcı
- 1 Takım Nice EPM fotosel
- 1 Adet Nice ELAC flaşör (230 V)
- 2 Adet Nice INTI2 kumanda
Fotoseller kontrol ünitesinin PHOTO girişine bağlanır. Kumanda sayısını bu sayfadan artırabilirsiniz; ilave kumandalar aynı alıcıya kaydedilir.
Nice TOONA 4006 Montaj Adımları
Aşağıdaki özet üretici kılavuzunun montaj bölümüne dayanır. Tam prosedür, A–B ölçü grafikleri ve güvenlik uyarıları için bu sayfadaki Türkçe kılavuzu indirin. Montaj yetkili teknisyen tarafından yapılmalıdır.
1. Ön kontroller
- Kapının mekanik yapısı sağlam olmalı; kanat elle açılıp kapatılırken sürtünme her noktada eşit olmalı ve kanat bırakıldığı konumda durmalıdır.
- Kanat ölçüsü ve ağırlığı yukarıdaki sınırların içinde olmalıdır; içe açılan standart kuruluma göre dışa açılan kapılarda besleme kabloları ters bağlanır.
2. Arka braket (kolon/duvar)
- Kolonun kenarından ölçülen C değeri kılavuzdaki Grafik 2'ye konur ve A, B ölçüleriyle en büyük açılma açısı bulunur. Doğrusal hareket için A ve B değerleri birbirine yakın olmalıdır.
- Arka braket sabitleme plakasına kaynaklanır; gerekirse A ve B değerlerine göre kesilir.
3. Ön braket (kanat) ve motorun takılması
- Ön braket, Tablo 1'deki D ve E ölçülerine göre kanadın sağlam bir yerine kaynaklanır (kaynak mümkün değilse PLA8 braketi kullanılır).
- Motor arka brakete vida-somunla takılır; somun sonuna kadar sıkılıp 1/10 tur gevşetilerek küçük bir boşluk bırakılır. Ön brakete takılan vida ise tam sıkılır.
4. Sınır durdurucuların ayarı
- Motorun kilidi çözülür, kanat elle istenen açık konuma getirilir ve mekanik durdurucu pime dayanacak şekilde sabitlenir. Kapanma durdurucusu olan modellerde aynı işlem kapalı konum için yapılır.
5. Bağlantı, öğrenme ve test
- Motor kablosu ve topraklama kılavuzdaki şemaya göre kontrol ünitesine bağlanır.
- Kontrol ünitesine bağlı cihazlar tanıtılır, ardından açılma ve kapanma konumları öğretilir.
- Kilit çözülmüş kanadın elle 390 N'dan (yaklaşık 40 kg) fazla kuvvet gerektirmeden hareket ettiği kontrol edilir. Fotoseller tek tek, darbe kuvveti EN 12445'e göre test edilir.
Nice TOONA 4006 Kumanda Nasıl Tanıtılır?
Kumandalar kontrol ünitesine takılan OXIBD alıcıya kaydedilir. Nice alıcılarında iki yöntem vardır:
- Mod 1 (tüm düğmeler): alıcının üzerindeki düğmeye basılı tutun, LED'i yeşil yanınca bırakın; 10 saniye içinde kumandanın herhangi bir düğmesine basılı tutun. LED'in 3 kez yeşil yanıp sönmesi kaydı onaylar. Bu yöntemde 1. düğme adım adım (aç-dur-kapat), 2. düğme yaya geçişi (tek kanat), 3. düğme aç, 4. düğme kapat komutunu verir.
- Mod 2 (tek düğmeye seçilen komut): her düğmeye ayrı komut atanır; örneğin INTI2'nin bir düğmesi iki kanadı, diğeri yalnız yaya kanadını açabilir.
Çalışan bir kumanda varsa yeni kumanda alıcının yanında kopyalanabilir: yeni kumandanın düğmesi birkaç saniye basılı tutulur, eski kumandanın aynı düğmesine yavaşça 3 kez, ardından yeni kumandaya bir kez basılır. Nice INTI, ERA ONE ve MYGO kumandalar uyumludur; ayrıntılı adımlar alıcının kılavuzundadır.
Dairesel Kapı Otomatik Kapanma Süresi Nasıl Ayarlanır?
MC800'de otomatik kapanma (bekleme) süresi 5–180 saniye, ön yanıp sönme 0–10 saniye arasında ayarlanır; kanatların açılma ve kapanma gecikmesi ayrı ayrı programlanır. Ayarlar kontrol ünitesindeki LED kılavuzlu düğmelerle ya da Opera sistemi ve Pro-View ekranıyla yapılır.
Nice TOONA 4006 Arıza Kodları ve Sorun Giderme
MC800, açılışta beslemenin ve kontrol ünitesinin doğru çalıştığını gösterir; arızaları flaşörün ve onay LED'inin yanıp sönmesiyle otomatik teşhis eder. Sık görülen durumlar:
- Kumanda çalışmıyor: pili ve kumandanın OXIBD'ye kayıtlı olduğunu kontrol edin.
- Kanatlar çalışmıyor, LED'ler sönük: 230 V beslemeyi ve sigortaları kontrol edin.
- Kanat kapanırken geri açılıyor: fotoselin önünde engel olabilir veya hizası bozulmuştur; ya da kanat sürtünüyordur, kuvvet ayarını ve menteşeleri kontrol edin.
- Kanatlar birbirine çarpıyor: kanat gecikmesi (önce açılan/sonra kapanan kanat) yeniden programlanmalıdır.
Elektrik Kesildiğinde Kanatlı Kapı Nasıl Açılır?
Motorun kilit çözme yuvasına verilen anahtarı takıp çevirin; redüktör serbest kalır ve kanat elle açılır. Enerji geldiğinde anahtar ters çevrilerek motor yeniden kilitlenir. 230 V motorlarda akü desteği olmadığından, sık kesinti yaşanan yerlerde 24 V TOONA modelleri tercih edilebilir.
Nice TOONA 4006 Montaj ve Servis
Kosifoğlu Otomatik Kapı Sistemleri olarak Nice yetkili bayisi sıfatıyla Nice TOONA 4006 satışı, montajı ve satış sonrası servisini yapıyoruz. Türkiye geneline gönderim yapıyoruz; 3.500 TL üzeri siparişlerde kargo ücretsizdir. Bu sayfadaki montaj seçeneğiyle montajlı fiyat teklifi alabilir, tüm modelleri dairesel kapı motoru kategorisinde ve otomatik bahçe kapısı rehberimizde karşılaştırabilirsiniz.
Kılavuz düzenli bakım ister: tüm beslemeler kesilir, yapı parçalarındaki aşınma ve paslanma, vida bağlantılarının sıkılığı ve cıvata ile sonsuz vidanın yağlanması kontrol edilir, ardından tüm güvenlik testleri tekrarlanır. Ürün EN 13241-1, EN 12445 ve EN 12453 standartlarına uygundur; garanti süresi 2 yıldır.
